Miért kudarcot vallnak az ipari felhasználók kondenzátorbankjai gyakran a frekvenciaváltók terhelése alatt？

Az ipari energiarendszerekben a frekvenciaváltókat, mint rendkívül hatékony és energiatakarékos eszközöket, széles körben használják a motorvezérlésben. Nemlineáris tulajdonságaik azonban megnövekedett hálózati harmonikus szennyeződést eredményeznek, ami viszont a hagyományos kondenzátor bankok korai kudarcát okozza. A következő szövegben a Geyue Electric, az alacsony feszültségű reaktív energiakompenzációs berendezések gyártójának szempontjából, a kondenzátorok károsodásának mély mechanizmusát szisztematikusan elemzi a frekvencia-átalakítók terhelése alatt, feltárja a kulcs meghibásodási módokat, például a harmonikus rezonanciát, az aktuális túlterhelést és a dielektromos öregítést, és javasol egy átfogó megoldást, amely a harmonikus támogatás és a dinamikus kompenzáció.

Az inverter terhelésének és az energiaminőséggel kapcsolatos kérdések tipikus tulajdonságai

A modern ipari gyártási vonalakban a változó frekvenciájú meghajtó berendezések (VFD) váltak a motorvezérlés preferált megoldásává, kiváló sebességszabályozási teljesítménye és energiatakarékos hatása miatt. Az inverter kijavítási és inverziós folyamata során azonban nemlineáris áramokat generálnak, amelyek nagy számú harmonikus alkatrészt injektálnak az elektromos hálózatba, különösen az 5., a 7. és más jellegzetes harmonikusokba. Ez a harmonikus szennyezés nemcsak a feszültség hullámforma torzulását okozza, hanem komplex interakciókat is folytat a kondenzátor bankokkal a reaktív energiakompenzációs rendszerben.

Az impulzusszélesség-moduláció (PWM) hullámformái, amelyeket a frekvenciaváltó működése során generál, nagyfrekvenciás harmonikus komponenseket tartalmaz, amelyek több tízszeresére számítanak a teljesítményfrekvencia. Amikor ezek a nagyfrekvenciás áramok áthaladnak a kondenzátoron, ez a dielektromos veszteség jelentős növekedéséhez vezet. A kísérleti adatok azt mutatják, hogy egy 30% -os harmonikus torzítással rendelkező energiahálózatban a kondenzátor hőmérsékleti emelkedése meghaladhatja a 15 ° C -nál nagyobb, mint a tiszta rácskörnyezetben, amely közvetlenül felgyorsítja a szigetelő közeg öregedési folyamatát.

A kondenzátor károsodásának fizikai mechanizmusának elemzése

A tradicionális reaktív energiakompenzációs kondenzátorok kudarcát a frekvenciaváltók terhelése alatt nem egyetlen tényező okozza, hanem a több pusztító mechanizmus együttes hatása. A harmonikus rezonancia az egyik legpusztítóbb tényező. Ha a rendszer és a kondenzátor ekvivalens induktivitása párhuzamos rezonáns áramkört alkot egy adott harmonikus frekvencián, a helyi áram és a feszültség a normál érték többszörösére növekszik. Egy autóipari hegesztési műhely mért tokja azt mutatja, hogy az 5. harmonikus rezonanciapont közelében a kondenzátor ágban lévő áram elérte a névleges érték 3,2 -szerese. Ez a folyamatos túlterhelés végül a kondenzátor duzzanatához és robbantásához vezetett.

A dielektromos polarizációs veszteség egy másik kulcsfontosságú meghibásodási mechanizmus. A frekvenciaváltó által generált nagyfrekvenciás harmonikusok a dielektromos anyag ismételt polarizációját okozják a kondenzátorban. Ezt a kiegészítő dielektromos veszteséget hőenergiává alakítják, ami a kondenzátor belső hőmérsékletét folyamatosan emelkedik. A polipropilénfilm, mint a mainstream dielektromos anyag, a szigetelési teljesítmény lebomlását mutatja ki exponenciális sebességgel, ha 85 ℃ feletti hőmérsékleten működik. A legtöbb ipari kondenzátor szekrény szellőztetési kialakítása azonban nem veszi figyelembe ezt a kiegészítő harmonikus fűtési tényezőt.

A rendszertervezési és kiválasztási hibák amplifikációs hatása

Az ipari felhasználók általános műszaki félreértései a kondenzátorbankok kiválasztásakor tovább súlyosbították a változó frekvenciatöltési terhelés pusztító hatását. A rendes kondenzátorok, amelyeket a költségcsökkentés érdekében választottak, csak a működési feltételeket veszik figyelembe az energiafrekvenciás körülmények között tervezési szabványaikban, hiányozva a nagyfrekvenciás harmonikus környezethez. Ezzel szemben a harmonikus elleni dedikált kondenzátorok megvastagodott, fémezett filmeket és speciális aranybevonatot fogadnak el a terminálokon, amelyek több mint háromszor növelik a magas frekvenciájú toleranciát.

A kompenzációs rendszer tervezési hibáit szintén nem szabad figyelmen kívül hagyni. Számos projektben a helymegtakarítás érdekében az áramköri tervezők közvetlenül párhuzamosították a kondenzátor bankokat a buszvonalon, amely nagyszámú frekvenciaváltót tartalmazott, anélkül, hogy beállítaná a szükséges harmonikus szűrő fiókokat. Még komolyan, egyes rendszerek rögzített kompenzációs módszert alkalmaznak. Amikor a gyártósor könnyű terhelésnél működik, a kondenzátor kapacitása túlzott, és a rendszer kapacitív impedanciája csökken, ami inkább súlyosbítja a harmonikus amplifikációs hatást. A kémiai gyár hibás elemzési jelentése rámutatott, hogy az alacsony terheléssel rendelkező éjszakai műszakban a kondenzátorok károsodásának valószínűsége 4,7 -szerese a normál termelési periódusoknak.

Az átfogó megoldás műszaki útja

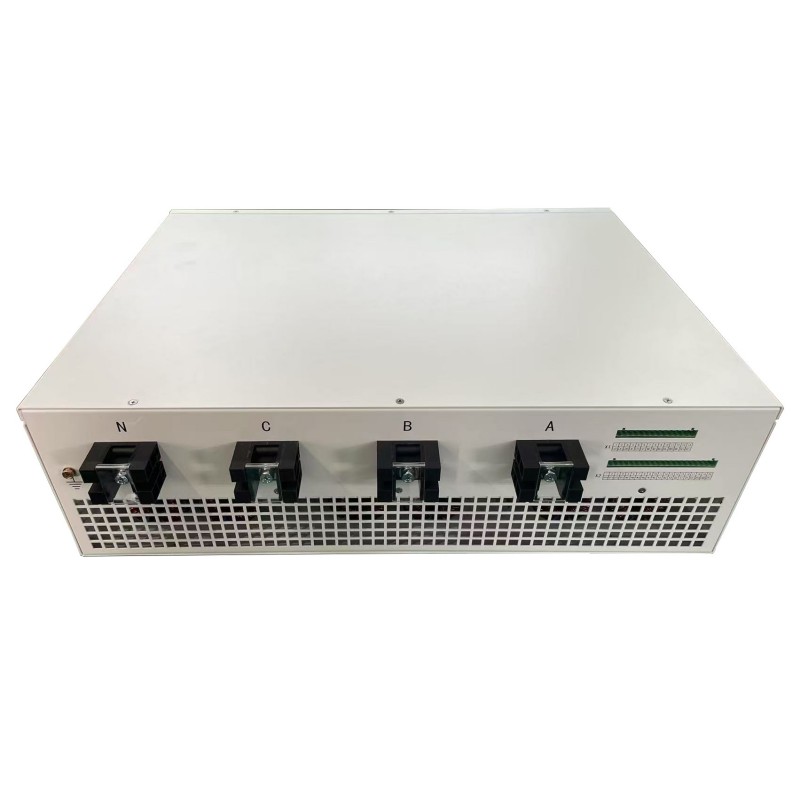

A kondenzátorkárosodás problémájának megoldásához a frekvencia-konverter terhelése alatt több szintű védelmi rendszert kell létrehozni, beleértve a harmonikus vezérlést és az intelligens kompenzációt. AAktív teljesítményszűrő (APF)Alapvezérlő eszközként szolgál, amely képes felismerni és ellensúlyozni a frekvenciaváltó által generált harmonikus áramot, és az energiahálózat teljes harmonikus torzítási sebességét (THD) tartja az 5%-os biztonságos küszöbön. A passzív LC szűrővel összehasonlítva az APF rendelkezik az adaptív hangolási tulajdonsággal, és automatikusan nyomon tudja követni a frekvencia -konverter harmonikus spektrumának változásait.

A reaktív energiakompenzációs architektúrában az anti-harmonikus kondenzátorok és a dinamikus hangoló reaktorok kombinált megoldása jelentős előnyökkel jár. A hangolóreaktor pontosan megegyezik a kondenzátor bank paramétereivel, és nagy impedancia-jellemzőt képez a fő harmonikus frekvenciasávban, amely hatékonyan elnyomja a rezonáns áramot. Az acél malom gördülőgép gyártósorának átalakulásának esettanulmánya azt mutatja, hogy a 7% -os reaktancia sebességgel rendelkező hangolóreaktor telepítése után a kondenzátorok meghibásodási aránya az éves átlagról 12 -szer 0 -szor csökkent, és a befektetési megtérülési időszak kevesebb, mint 8 hónap volt.

Műszaki megvalósítás, valamint üzemeltetési és karbantartási optimalizálási stratégiák

A sikeres rendszer -átalakulás pontos energiaminőség -diagnózissal kezdődik. Legalább 72 órán át tartó folyamatos monitorozás révén olyan kulcsfontosságú adatokat kapunk, mint például a frekvenciaváltó harmonikus spektruma és reaktív teljesítményingadozása különböző működési körülmények között, alapot adva a séma tervezéséhez. Különös figyelmet kell fordítani a kondenzátor terminálokon lévő tényleges aktuális értékre. A hagyományos áram transzformátorok frekvencia-válaszkorlátozásainak köszönhetően a nagyfrekvenciás harmonikus áramok tényleges hatása súlyosan alábecsülhető.

A hőmérséklet -megfigyelés a működési szakaszban rendkívül fontos. Az infravörös hőmérsékleti mérési pontokat a kondenzátor szekrényébe telepítik, hogy a magfűtési területek hőmérsékleti változásait valós időben ellenőrizzék. A gyakorlat kimutatta, hogy ha a kondenzátorház hőmérséklete meghaladja a 65 ℃ -t, akkor a szolgálati élettartam a normál érték 30% -ára lesz röviden. Az intelligens üzemeltetési és karbantartási rendszer előre jelezheti a potenciális rezonancia kockázatokat a hőmérsékleti trendek előre elemzésével.

A kondenzátorok gyakori károsodásának lényege, amelyet a frekvencia -átalakítók terhelése okozott, a hagyományos reaktív energiakompenzációs rendszer és az energiateljesítmény közötti összeegyeztethetőségi válságban rejlik. A Geyue Electric kedves emlékeztetője: Ennek a problémának a megoldása nemcsak a hardverfrissítéseket, például a harmonikus kondenzátorokat igényli, hanem egy teljes műszaki rendszer létrehozását is, beleértve a harmonikus vezérlést, a dinamikus kompenzációt és az intelligens megfigyelést. A Geyue Electric azt sugallja, hogy az ipari felhasználóknak, új vagy felújítási projektekben, elsősorban olyan teljes megoldási beszállítókat kell választaniuk, mint például a harmonikus immunitási képességekkel rendelkező cégünk, hogy valóban több mint 10 évre növeljék a reaktív energiakompenzációs rendszer tervezési élettartamát, amely megbízható garanciát biztosít a folyamatos termeléshez. Ha véletlenül építés alatt áll egy ipari reaktív energiakompenzációs rendszer projektje, kérjük, forduljon fő villamosmérnökünknek e -mailben küldveinfo@gyele.com.cn.
