A Geyue Electric kisfeszültségű kondenzátorok teljes skáláját gyártja ipari, kereskedelmi és megújuló energiaforrások felhasználására. Akár standard kondenzátorokra van szüksége egy központi kompenzációs szekrényhez, akár kompakt intelligens kondenzátorra egy moduláris panelhez, a megfelelő modell a rendszer feszültségétől, a szükséges kvartól és a harmonikus feltételektől függ.
Mi az a teljesítménykondenzátor?
A teljesítménykondenzátor egy passzív elektromos alkatrész, amely elektromos mezőben tárolja az energiát. Kisfeszültségű áramellátó rendszerekben elsősorban meddőteljesítmény kompenzációra és teljesítménytényező korrekcióra használják. A terheléshez közeli meddőteljesítmény biztosításával a kondenzátor csökkenti a közüzemi hálózat által szolgáltatandó meddő teljesítmény mennyiségét, ami csökkenti az áramerősséget, csökkenti a veszteségeket és javítja a feszültség stabilitását.
Hogyan működik
Induktív terheléssel párhuzamosan kapcsolva a kondenzátor és a terhelés meddőteljesítményt cserél. A kondenzátor a terheléshez szükséges meddőteljesítményt szolgáltatja, így a hálózat csak az aktív teljesítményt szolgáltatja. Ez csökkenti a feszültség és áram közötti fázisszöget, növeli a teljesítménytényezőt, és felszabadítja a transzformátorok, kábelek és kapcsolóberendezések kapacitását.
A teljesítménykondenzátor kompenzáció fő előnyei
Teljesítménytényező korrekció0,95-re vagy magasabbra emeli a PF-et, és elkerüli a közüzemi bírságokat.
Meddő teljesítmény kompenzációMeddőteljesítményt a helyszínen szolgáltat, ahelyett, hogy a hálózatról venné le.
Feszültség minőségeStabilizálja a buszfeszültséget és csökkenti a feszültségesést és a villogást.
VeszteségcsökkentésCsökkenti a vezeték- és transzformátorveszteséget, és felszabadítja a transzformátor kapacitását.
Harmonikus enyhítésSorozatos reaktoroknál a lehangolt bankok korlátozzák a harmonikus áramokat.
A berendezés hosszabb élettartamaCsökkenti a hőterhelést a kábeleken, transzformátorokon és kapcsolóberendezéseken.
A Geyue Electric teljesítménykondenzátortípusai
Öngyógyító söntkondenzátor
Fémezett polipropilén fólia öngyógyító dielektrikummal. Egyfázisú, háromfázisú, osztott fázisú illhenger BSMJ / BSMJ-Ytervez. Az osztott fázisú típusok nullapontos kivezetéssel rendelkeznek a kiegyensúlyozatlan terhelések fázisonkénti kapcsolásához.
Intelligens kondenzátor
Kompakt integrált egység, amely egy modulban egyesíti a kondenzátort, a vezérlőt, a kapcsolókészüléket és a védelmet. Az automatikus kapcsolás és öndiagnózis a panel helyet takarítja meg, és leegyszerűsíti az utólagos felszerelések és az új szekrények bekötését.
Elhangolt kondenzátor bank
A felharmonikusokban gazdag rendszerekben a kondenzátorokat kombináljáksorozatú reaktorok. A reaktancia ráta 7% vagy 14% a harmonikus spektrum alapján van kiválasztva a rezonancia elkerülése és a kondenzátor védelme érdekében.
Tipikus alkalmazások
Ipari üzemek Motorok és kompresszorok Hegesztő berendezések Kereskedelmi HVAC Adatközpontok Transzformátor alállomások Fotovoltaikus növények Energiatárolás Töltőállomások Vízkezelés
Műszaki előírások
| Paraméter | Tipikus érték |
|---|
| Névleges feszültség | 0,23 kV – 1,2 kV (általános: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Névleges teljesítmény | 5 – 50 kvar egységenként |
| Névleges frekvencia | 50 Hz / 60 Hz |
| Kapcsolat | Egyfázisú, háromfázisú, osztott fázisú |
| Dielektromos | Öngyógyuló fémezett polipropilén fólia |
| Védelem | Túlnyomásos szakaszoló, belső biztosíték |
| Szabványok | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Tokozás | Alumínium kanna/hengeres, szekrényes változat is elérhető |
| Veszteség | Alacsony dielektromos veszteség, nagy hatásfok |
| Hűtés | Természetes hűtés, szekrényekhez kényszerhűtés |
Hogyan válasszuk ki a megfelelő teljesítménykondenzátort
Határozza meg a szükséges kvartSzámítsa ki a szükséges meddőteljesítményt az aktuális teljesítménytényezőből és a célteljesítménytényezőből.
Ellenőrizze a rendszer feszültségétVálasszon olyan kondenzátort, amely a tényleges üzemi feszültségnek felel meg, ne csak a névleges hálózati feszültségnek.
Mérje fel a harmonikusokatHa harmonikus torzítás van jelen, használjon elhangolt reaktorokat – 7% vagy 14% reaktancia a harmonikus spektrum alapján.
Válassza ki a kompenzációs módotEgyedi, csoportos vagy központi kompenzáció, valamint háromfázisú vagy osztott fázisú kapcsolás a kiegyensúlyozatlan terhelésekhez.
Erősítse meg a telepítési helyetSzabványos kondenzátorok a hagyományos bankokhoz, intelligens kondenzátorok kompakt moduláris panelekhez.
Terv a bővítésreA moduláris intelligens kondenzátorok egyszerű kapacitásbővítést tesznek lehetővé jelentősebb újrahuzalozás nélkül.
Telepítési és karbantartási tippek
A kondenzátorokat jól szellőző helyen, hőforrásoktól távol helyezze el.
Használjon kondenzátor kontaktorokat vagy összetett kapcsolókat a bekapcsolási áram korlátozására.
Rendszeresen ellenőrizze a csatlakozásokat, és húzza meg a kapcsokat a túlmelegedés elkerülése érdekében.
Vizsgálja meg a túlnyomásos szakaszolót, és cseréljen ki minden működő egységet.
Harmonikusokban gazdag rendszerekben mindig soros reaktorokat használjon, és állítsa be a megfelelő kapcsolási sorrendet.
Kövesse a helyi elektromos előírásokat és a kondenzátor telepítési kézikönyvét.
Gyakran Ismételt Kérdések
Mire használható a teljesítménykondenzátor?
A teljesítménykondenzátor elektromos energiát tárol és bocsát ki a váltakozó áramú rendszerben. Fő feladata a meddőteljesítmény kompenzáció és a teljesítménytényező korrekció, amely javítja az energiahatékonyságot, csökkenti a veszteségeket és stabilizálja a feszültséget az ipari és kereskedelmi hálózatokban.
Mi a különbség az öngyógyító söntkondenzátor és az intelligens kondenzátor között?
A öngyógyító söntkondenzátoregy önálló kondenzátor, amely párhuzamosan kapcsolódik a terheléssel, külső kontaktorral és vezérlővel kapcsolva. Anintelligens kondenzátoregy modulba integrálja a kondenzátort, a vezérlőt, a kapcsolókészüléket és a védelmet, így automatikusan kapcsol és kevesebb panel helyet foglal.
Milyen szabványoknak felelnek meg a Geyue teljesítménykondenzátorok?
Teljesítménykondenzátorainkat a GB/T 12747.1-2004 és az IEC 60831-1:2014 szabvány szerint gyártjuk és teszteljük.
Vásárolhatok tápkondenzátort közvetlenül a gyárból?
Igen. A Geyue Electric közvetlen teljesítményű kondenzátorgyártó Kínában. Szabványos modelleket és egyedi specifikációkat egyaránt szállítunk, és különböző volumenű megrendeléseket is elfogadunk.
Hogyan válasszam ki a reaktancia rátát egy elhangolt kondenzátortelephez?
A reaktancia sebessége a harmonikus spektrumtól függ. Általában 7%-os reaktort használnak az 5. és 7. felharmonikusú rendszerekben, míg a 14%-os reaktort akkor használják, ha 3. harmonikus van jelen. Mérnökeink segíthetnek kiválasztani a megfelelő árat a webhely feltételei alapján.
Technikai támogatást nyújt a telepítéshez és az üzembe helyezéshez?
Igen. Telepítési útmutatókat, kapcsolási rajzokat és távoli műszaki támogatást biztosítunk. Komplex projektek esetén mérnökeink segíthetnek a kondenzátortelep tervezésében és üzembe helyezésében.
A Geyue Electricről
A Geyue Electric egy professzionális teljesítmény-kondenzátorgyártó, amelynek székhelye Yueqing, Zhejiang, Kína. Tervezünk és gyártunk öngyógyító söntkondenzátorokat, intelligens kondenzátorokat és komplett kompenzációs rendszereket, és világszerte megbízható termékeket és műszaki támogatást biztosítunk ügyfeleinknek.
Miért dolgozzon a Geyue Electric-el?
Közvetlen gyárGyártva Yueqingben, Zhejiangban, Kínában, teljes folyamatvezérléssel.
Szigorú minőség-ellenőrzésMinden egységet megvizsgáltak és teszteltek a szállítás előtt.
Teljes termékpalettaKondenzátorok,

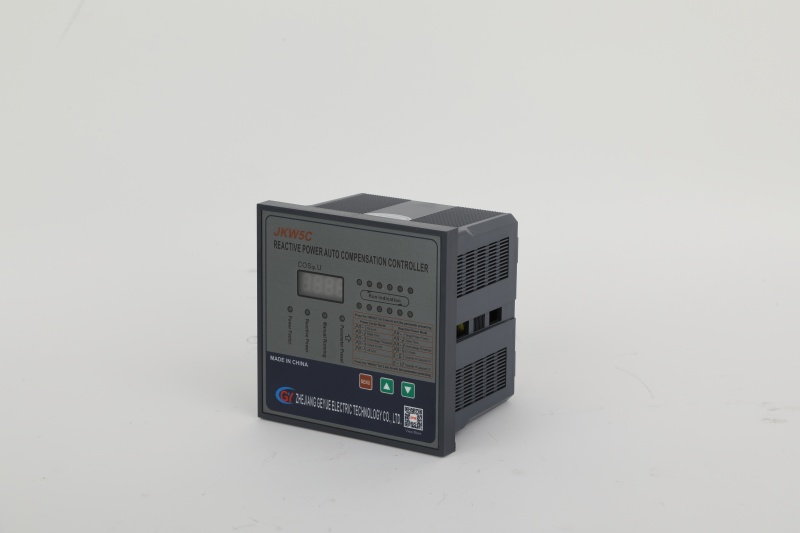

APFC vezérlők, kontaktorok, kapcsolók, reaktorok, mérők.
Egyedi specifikációkFeszültség, kvar és tokozási lehetőségek az Ön projektjére szabva.
Gyors válaszIdőben elérhető műszaki támogatás és árajánlatok világszerte.
Export tapasztalatMegbízható csomagolás és logisztika a nemzetközi piacok számára.
Kérjen árajánlatot teljesítménykondenzátorról
Mondja el a rendszerfeszültséget, a szükséges kvart, a harmonikus feltételeket és a telepítés típusát.
Mérnökeink ajánlják a megfelelő teljesítménykondenzátort az Ön projektjéhez.
