Hogyan működnek együtt a kompenzációs szekrény kiegészítők?

Előszó

Kompenzációs szekrényekEgyütt kell működnie három alapvető kérdéssel: harmonikus elnyomás, reaktív teljesítmény -kompenzáció és a feszültség stabilitása. A reaktorok, a kondenzátorok és a vezérlők kiegészítik egymást a hatékony ellenőrzés elérése érdekében. Alkatrészgyártóként a szinergia és a kulcsválasztási tényezők alapelveit a termelési szempontból elemezzük.

A reaktorok a harmonikus kontroll lényege

Nanokristályos reaktoraink 0,02 mm -es csíkból képződnek, vákuum -oltási eljárással, 4,3W/kg magveszteség elérésével (szemben a szilícium acéllemezek 8,6W/kg -jával). A hétlépéses légrés-kialakítás biztosítja a fluxus eloszlásának egyenetlenségét ≤3%, elérve a harmonikusok 30dB-os csillapítását a 23. rend feletti. Ez a kialakítás csökkenti a rendszer harmonikus torzulását 35% -ról 5% -ra, és 12,7 kilowatt -rel csökkenti a transzformátor rézveszteségét. A halomforgatókönyvek töltésére 14% -os reaktor-besorolási modell ajánlott, míg a fotovoltaikus forgatókönyvekhez DC-rezisztens modell ajánlott.

A kondenzátor elsősorban a reaktív energiakompenzáció szerepét játszik.

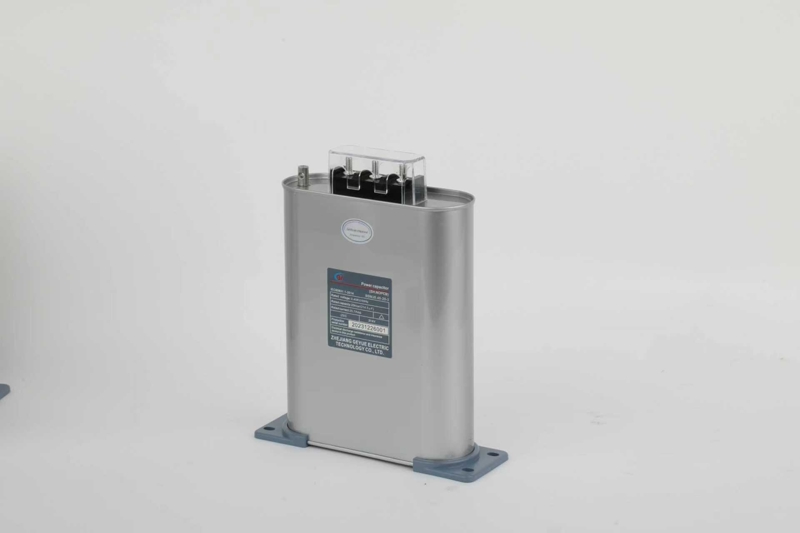

Mint ateljesítménykondenzátorGyártó, fémes polipropilén film anyagot használunk, amelynek veszteségi tényezője tanδ ≤ 0,0002. Az előre feltöltött kondenzátorbankot (800 kVAR) egy lendkerék-energiatároló pufferrel kombináljuk, 10 ms válaszsebességet kínálva. A beépített DC-blokkoló modul 0,1 másodpercen belül leválasztja az áramkört, amikor egy ≥ 3 V DC komponenst észlel. Ez a megoldás stabil 0,99 teljesítménytényezőt tart fenn a 150 kW -os terhelési hullámok alatt, teljesen kiküszöbölve a reaktív teljesítménybüntetéseket. A kondenzátorok ellenállnak a 130% -os túlterhelésnek, és stabilan működnek környezeti hőmérsékleten -40 ° C és 85 ° C között.

A vezérlő a rendszer kulcsa.

Négymagos DSP vezérlőnk elektromos ciklusonként 128 ponton rögzíti az energiat adatot, és 5 ms-en belül befejezi a harmonikus FFT elemzést. Az akkumulátor töltés/kisülési görbék másodrendű származékainak nyomon követésével előrejelzi a reaktív teljesítményigényt 50 méter előre. Ez lehetővé teszi a azonnali harmonikus diagnosztikát, a proaktív túlfeszültség -védelmet és a feszültség stabilizálását a terhelés ingadozása során - egy prediktív rácshiba -megelőzési rendszer felépítésével. A CAN CAN BUS protokoll használatával a parancsátviteli késés kevesebb, mint 1 ms. Ha a feszültségingadozások meghaladják a 8% -os küszöböt, a lendkerék energiatárolása automatikusan koordinálja a 0,1 másodperces puffer biztosítása érdekében, és a kondenzátor bankok relé kompenzációt tartanak a feszültség stabilitásának fenntartása érdekében, a villogó amplitúdót ± 15% -ról ± 6% -ra csökkentve, a kontroll pontosság ± 0,5%.

Hogyan működnek együtt a kiegészítők

Amikor a rendszer egy töltési halom ütést észlel, a vezérlő azonosítja a teljesítménytényező hirtelen csökkenését 5ms -en belül, és a reaktort kiváltja a 23. harmonikus elnyomására (30 dB -vel enyhítve). A kondenzátor bankot ezután 10 ms-en belül küldjük el a reaktív teljesítményrés kitöltése érdekében, és a lendkerék energiatárolása 0,1 másodperces túlterhelési puffert biztosít. Ez a három alkatrész együtt működik, hogy kitöltse a 2000 kVAR reaktív teljesítményrést 50 ms -en belül, tartva a feszültség ingadozását ± 6%-on belül.

Hogyan válasszuk ki a reaktorot

A reaktor reaktanciájának meg kell felelnie a jellegzetes harmonikus sorrendnek. A forgatókönyvek esetében, ahol a 7. harmonikus domináns, válassza ki a 14% -os reaktancia modellt. A kondenzátorok teljes számát a maximális reakcióképesség -rés 1,2 -szeresére kell konfigurálni. A 800 kVAR kondenzátorbanknak megfelelőnek kell lennie egy 2000 KVAR réshez. A vezérlő mintavételi sebességének ≥128 pontnak/ciklusnak kell lennie, a válasz késleltetéssel ≤5ms. A hőeloszlás kialakításához 0,2 m² -es hőelvezetési területet foglaljon el minden 100 kVAR kondenzátorra. A reaktor függőlegesen történő telepítésekor tartson egy 10 cm -es légcsatorna -távolságot.
