Hogyan oldják meg a reaktorok a kondenzátor robbanás problémáját?

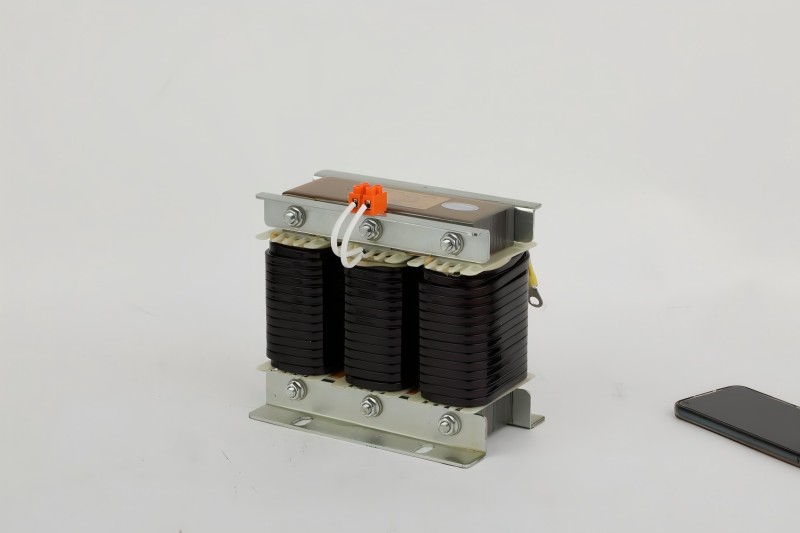

Mint kulcsszereplő a reaktív teljesítménykompenzációs rendszerben, asorozatú reaktorAz induktor tekercs elektromágneses indukciós jellemzőire támaszkodik a teljesítményhálózat teljes körű kezelése érdekében. Alapvető értékrendszere négy műszaki dimenzióra épül: a nagyfrekvenciás harmonikus szennyeződések elnyomása induktív akadályok révén; dinamikus reaktív teljesítmény -kompenzációs lánc felépítése a feszültség ingadozása stabilizálására; Pontosan kijavítja a teljesítménytényező eltéréseit; és egy berendezés szintű védelmi mechanizmusának létrehozása a veszteségek csökkentése érdekében. Ezeknek a funkcióknak a szinergiája alapvetően optimalizálja az energia minőségét, miközben csökkenti a berendezések karbantartási költségeit és az energiahulladékot. Ez a cikk elemzi a reaktor funkcionális megvalósítási útját az elektromágneses alapelvek és a rendszervezérlés szempontjából.

Harmonikus elnyomás mechanizmus

A nemlineáris terhelések, például az inverterek és az egyenirányítók az energiahálózatban, a nagy sorrendű harmonikusok gazdag spektrumát generálják, az egész számú több frekvenciaáram, például az 5. (250Hz) és a 7. (350 Hz) jellemzőivel. A sorozat reaktorának alapvető funkciója egy frekvenciaszelektív impedancia eszköz felépítése. Induktív reaktancia -képlete XL = 2πFL azt mutatja, hogy ha az L induktivitás érték állandó, az induktív reaktancia lineárisan növekszik az f frekvenciával. Ha a reaktancia sebességét 7%-nak tervezték, akkor az 5. harmonikus impedanciája az alaphullám 35-szeresére növekszik, így erős csillapítási csatornát képez a magas frekvenciájú áramhoz. A kulcsvezérlőpont a rezonancia frekvencia beállítása: Az F0 = 1/(2π√LC) mérnöki számítási képletet a legalacsonyabb jellemző harmonikus alá kell igazítani annak biztosítása érdekében, hogy a kapacitív impedancia jellemzők a harmonikus frekvenciasávban megjelenjenek. Ugyanakkor a nagy telített mágneses sűrűségű szilícium acéllemezeket használják a mágnesezési görbe 120% -os túlterhelési körülmények között a lineáris régióban történő tartásához, és az induktivitás ingadozása kevesebb, mint ± 3%. Ez az átfogó megoldás csökkenti a rendszer teljes harmonikus torzítási arányát 35%-ról 5%-ra, és a rezonancia túlfeszültség -kockázati eliminációs aránya meghaladja a 99,9%-ot.

Feszültség stabilizációs mechanizmus

Amikor a rendszer reaktív energiahiánynak feszültségcsökkenést okoz, a hagyományosVáltakozó áramú kontaktorA kapcsoló teljesítménykondenzátor válaszkésés 80-200 ms. A reaktoron alapuló dinamikus kompenzációs rendszer három innovációra támaszkodik: a tirisztor szelepcsoport használata a félciklus (10ms) váltási sebesség eléréséhez; A DU/DT differenciál detektálási áramkör konfigurálása 0,5% enyhe feszültségváltozás rögzítéséhez; és a kompenzációs kapacitás kiszámítása valós időben az ΔQ = U²ωC képleten keresztül. Ha 3% -os feszültségcsökkenést észlelnek, a vezérlőrendszer befejezi a jelfeldolgozást, a stratégia előállítását és az impulzus kimenetet 15 mm-en belül, és a reaktor-kondenzátor egységet a pontos reaktív teljesítmény kidolgozásához vezet. Ez a folyamat teljes lejátszást ad a reaktor inrush áramszuppressziós jellemzőinek, korlátozva a kondenzátor záró áramlási áramát a névleges áram 20 -szorosára (a hagyományos megoldások 200 -szor elérik), miközben elnyomják a kapcsoló ívének reignációs sebességét 78%-kal, szabályozva a feszültség eltérését a céltartomány ± 1%-os, és az érzékeny terhelések folyamatos működését.

Teljesítménytényező javítási út

Az induktív terhelés által okozott lemaradó áramkomponens 0,7 alá csökkenti a teljesítménytényezőt. Az áramellátási osztály jutalmakat és büntetéseket hajt végre a "Power Factor kiigazítási villamosenergia -díj módszerével" összhangban. A sorozatú reaktor korrekciós mechanizmusa három szakaszra oszlik: ateljesítménykondenzátorhasználják, induktív reaktancia -jellemzői a behatolás áramát biztonságos küszöbre korlátozzák; Működés közben egy LC szűrőcsatorna alakul ki, hogy a háttér harmonikus feszültség torzulási sebességét 15% -ról 3% -ra tömörítse; Az automatikus hangolási modul úgy van konfigurálva, hogy folyamatosan nyomon kövesse a terhelés változásait, és dinamikusan állítsa be a kondenzátor kapcsolási konfigurációját a PID algoritmuson keresztül. A tényleges működési adatok azt mutatják, hogy a rendszer 200 ms-ban 0,8-ról 0,99-re növeli a teljesítménytényt, és az egyensúlyi állapot ingadozása kevesebb, mint 0,01. Az átlagos havi teljesítménytényező villamosenergia-díjat 20 000 dollár bírságról 10 000–20 000 dollár jutalomra változtatják.

Berendezésvédő funkció megvalósítása

A berendezések vesztesége a harmonikus környezetben három fizikai hatásból származik: a bőrhatás a vezető ellenállás növekedését növeli a frekvencia négyzetgyökével; Az örvényáram -veszteség arányos a frekvencia négyzetével; A hiszterézis veszteség arányos a frekvenciával és a mágneses fluxus sűrűség amplitúdóval. A reaktor harmonikus szűrőként működik, és a 250 Hz -es komponenst több mint 20dB -vel csökkenti, csökkentve az 1600 kVa -os transzformátor terhelési veszteségét 12,7 kW -val. Az ekvivalens éves villamosenergia -megtakarítás 110 000 fok, a tekercs forró folthőmérsékletének emelkedése 23K -val csökken, a szigetelési öregedési sebesség 1/3,7 -re csökken, a berendezés élettartama 15 évről 25 évre, és a hibakapcsolat gyakorisága 68%-kal csökken.

Gazdasági érték generáció

A sorozatú reaktor gazdasági haszon modellje közvetlen és közvetett előnyöket foglal magában: egy 1000 kVA -os elosztórendszerben a harmonikus kontroll csökkenti a transzformátor és a vonalveszteségeket 9,8 kW -val, évente 86 000 kWh villamos energiát takarítva meg; A kondenzátor robbanás baleseti aránya nulla, átlagosan 10 000 dollárt takaríthat meg az évente; A leállási veszteségek kiküszöbölése 40 000 dollárnak felel meg; És a Power Factor bónusz éves jövedelme 5000 dollár. A statikus befektetési megtérülési időszak 2,3 év, és a tízéves életcikluson belüli teljes jövedelem a berendezések vásárlásának költsége 7,1-szerese, a belső megtérülési ráta (IRR) meghaladja a 36%-ot.

Következtetés

Asorozatú reaktorNégydimenziós kezelési rendszert épít az elektromágneses indukció elve révén: frekvencia-változó induktivitás a harmonikusok elnyomására, gyors reakció a feszültség stabilizálására, a dinamikus hangolás a javítás érdekében, és a veszteségek elnyelése a berendezések élettartamának meghosszabbítása érdekében. Műszaki megvalósítása nem a komplex vezérlőrendszerekre támaszkodik, hanem a pontos induktivitás paraméterek tervezésére (, az anyagi tulajdonság optimalizálására és a rendszer rezonanciapontjának ellenőrzésére.
