Mi a háromfázisú intelligens összetett kapcsoló használata?

A gyárak, bevásárlóközpontok, kórházak és más helyek energiaelosztó szobáiban a kondenzátorokat vezérlő kapcsolók mindig működő állapotban vannak. Az ilyen gyakori kapcsolási műveletek után a szokásos kapcsolókat könnyen megsérülik a túlzott áram, ami növeli a karbantartási költségeket.A három fázisú kompenzáció háromfázisú összetett kapcsolóJelentős előnyei vannak, mint például nincs hatás, alacsony energiafogyasztás és hosszú élettartam, és kifejezetten a kondenzátorok ellenőrzésére fejlesztették ki. Ez a cikk részletesen leírja működési elvét, alapvető előnyeit és karbantartási pontjait.

Alapvető szerep

A háromfázisú intelligens összetett kapcsoló fő funkciója a háromfázisú kondenzátor és az elektromos rács közötti kapcsolat és leválasztás vezérlése. Amikora kondenzátorKompenzálnia kell a reaktív teljesítményt, a vegyületkapcsoló vezérli a kondenzátort, hogy gyorsan csatlakozzon a hálózathoz, és időben leválasztja, amikor kompenzációra nincs szükség. A teljes folyamat automatikusan befejeződött.

Az alapprobléma megoldása

Amikor a rendes kapcsolók vezérlő kondenzátorok, akkor tucatnyi működő áram sokknak vetik alá őket a bekapcsolás pillanatában. Ezt az aktuális sokkot inrush áramnak hívják. Az inrush -áram nemcsak a kompozit kapcsolót égeti, hanem felgyorsítja a kondenzátor belső szigetelésének öregedését, és hirtelen csökken az elektromos hálózat feszültségében. Ezért a szokásos kapcsolók használata lerövidíti a berendezés élettartamát és befolyásolja az elektromos hálózat stabilitását.

Hogyan működik？

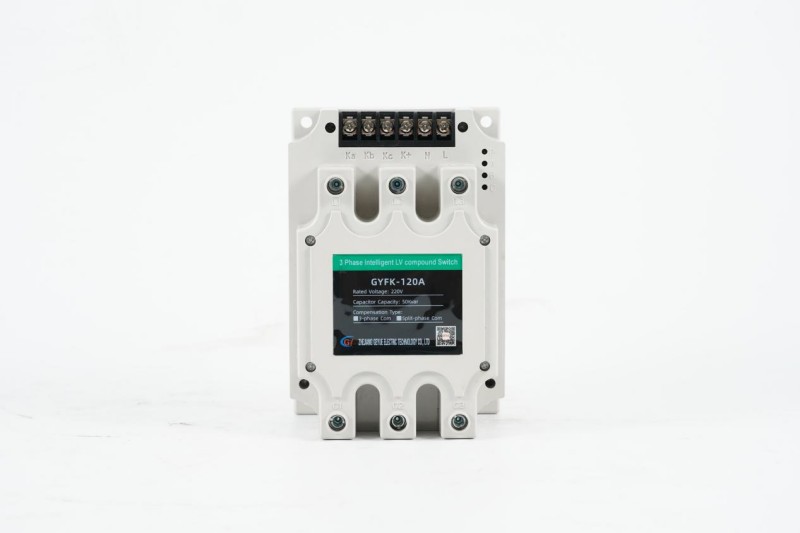

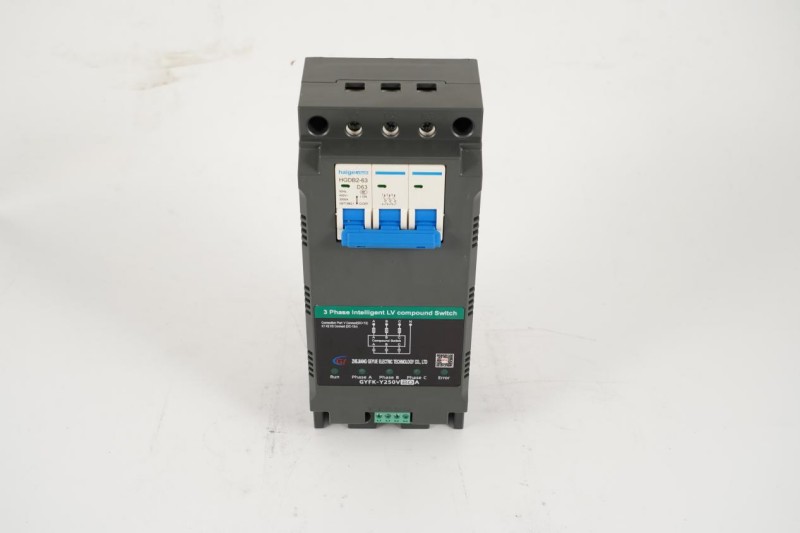

A háromfázisú intelligens összetett kapcsoló tirisztor csoportból és egy mágneses reteszelő reléből áll, és a kettőnek együtt kell működnie a munka befejezéséhez. Először, amikor aautomatikus teljesítménytényező -vezérlőFelismeri, hogy a rácsnak kompenzálnia kell a reaktív teljesítményt, a tirisztor gyorsan csatlakoztatja az áramkört, hogy az aktuális mérőt a rácshoz csatlakoztassa, amikor az áram nulla. A tirisztor bekapcsolása után 0,5 másodpercen belül a mágneses reteszelő relé érintkezései azonnal bezáródnak, és a folyamatos áram 100% -át viselik, és a tirisztor ebben az időben automatikusan bezáródik. Ezután, amikor a kondenzátort le kell kapcsolni, a tirisztor újból megnyílik, hogy az áramot átadja a mágneses reteszelő reléből a tirisztorba. Amikor a tirisztor viseli az összes áramot, a mágneses reteszelő relé leválasztja az érintkezőket, ha az áram nulla. A tirisztor automatikusan bezáródik a következő pillanatban, amikor az áram nulla, és a folyamat során nem jön létre ív.

Miért kell aösszetett kapcsolóhasználható egy tirisztor csoporttal és egy mágneses reteszelő relával? Mert ha csak egy mágneses reteszelő relé van, a kondenzátor a besorolás pillanatában a besorolt áram 50 -szeres hatását generálja, és az érintkezőket több művelet után hegesztik és selejtezik. Ha csak tirisztor létezik, akkor amikor a 100A áram energiájú, akkor hőmérsékletre van szükség, különben 10 percen belül kiég. Az energiafogyasztás 15 -szerese a mágneses reteszelő relének, és a költség túl magas. Ezért a tirisztor csoport megoldja a be- és kikapcsolás biztonsági problémáját, és a mágneses reteszelő relé megoldja a hosszú távú energiafogyasztási problémát. Mindkettő nélkülözhetetlen.

Alapvető előnyök

AHárom fázisú kompenzáció háromfázisú összetett kapcsolóteljes mértékben kiküszöböli az áram hatását a kondenzátorok váltása, a kondenzátorok és az elektromos hálózati berendezések védelme és a szolgáltatási élettartam meghosszabbítása során.

A mágneses reteszelő relét mindig nem lehet leválasztani, hogy nincs áram, hogy elkerülje a szikrák égését.

A tirisztor csoport rendkívül alacsony energiafogyasztással rendelkezik a bekapcsolás során, 90% -os energiát takarítva meg a hagyományos kontaktorokhoz képest.

A rendszer automatikusan koordinálja a három fázist, automatikusan kompenzálja a fázisok közötti egyensúlyhiányt, és megakadályozza a kondenzátorok túlterhelését egy fázisban.

A kompozit kapcsoló állapotát valós időben ellenőrzik. Ha rendellenesség következik be, akkor a műveletet azonnal bezárják, és riasztást adnak ki időben.

Karbantartási pontok

Aháromfázisú intelligens összetett kapcsolóRendszeres ellenőrzésre és karbantartásra van szüksége a hosszú távú stabil működés biztosítása érdekében. A radiátor felületén lévő port legalább hathavonta egyszer meg kell tisztítani, hogy megakadályozzák a por felhalmozódását. Ugyanakkor minden vezetékkötőt be kell ellenőrizni a lazán. Napi működés közben az indikátor fényállapota felhasználható annak meghatározására, hogy a vegyület kapcsolója normálisan működik -e. A zöld fény a normál áramellátást jelzi, a piros fény pedig egy belső hibát jelöl, amelyet időben meg kell javítani. Ha bármilyen rendellenességet talál, kérjük, azonnal kapcsolja ki az áramellátást, és vegye fel a kapcsolatot a professzionális személyzettel, hogy kezelje.
