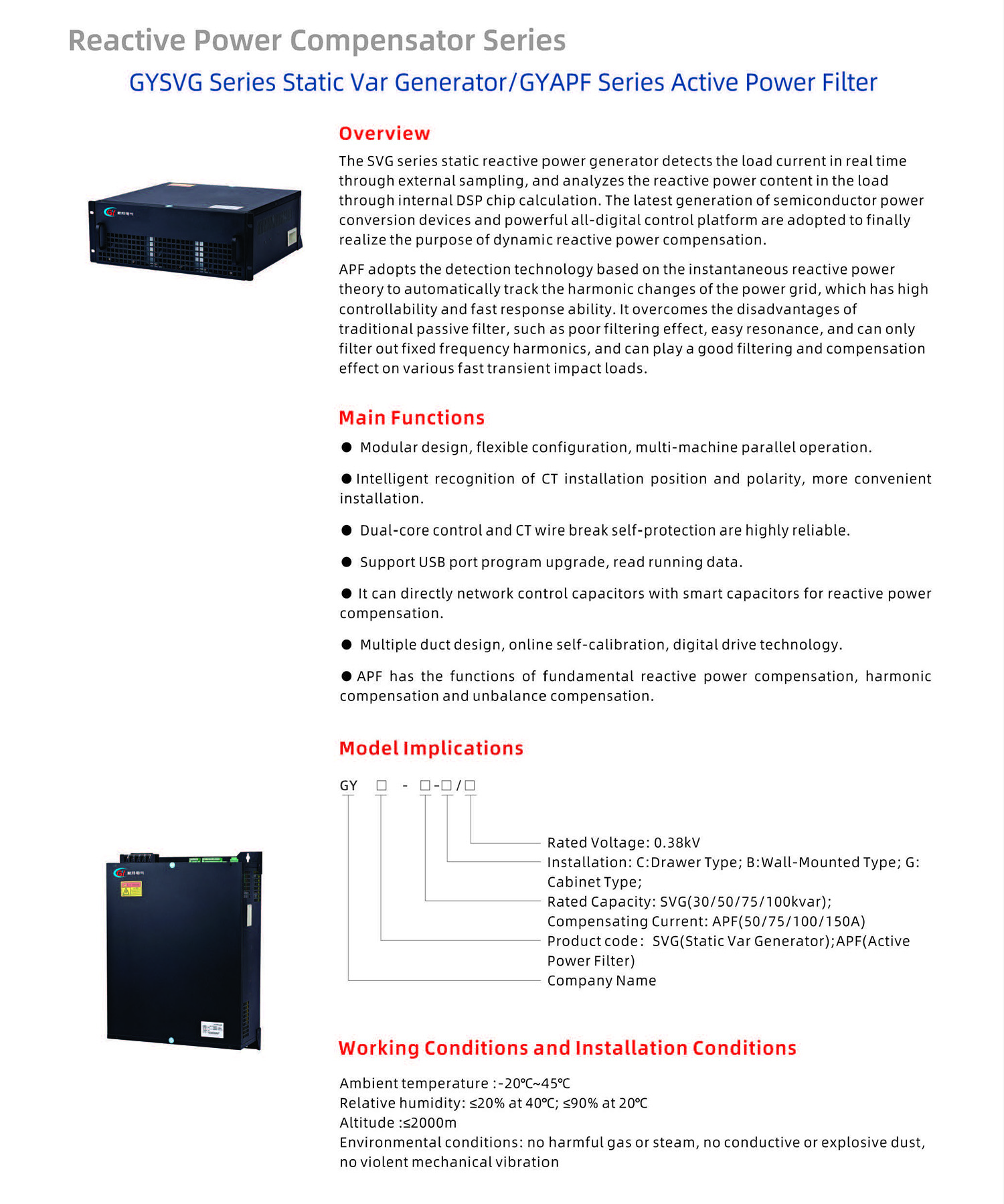

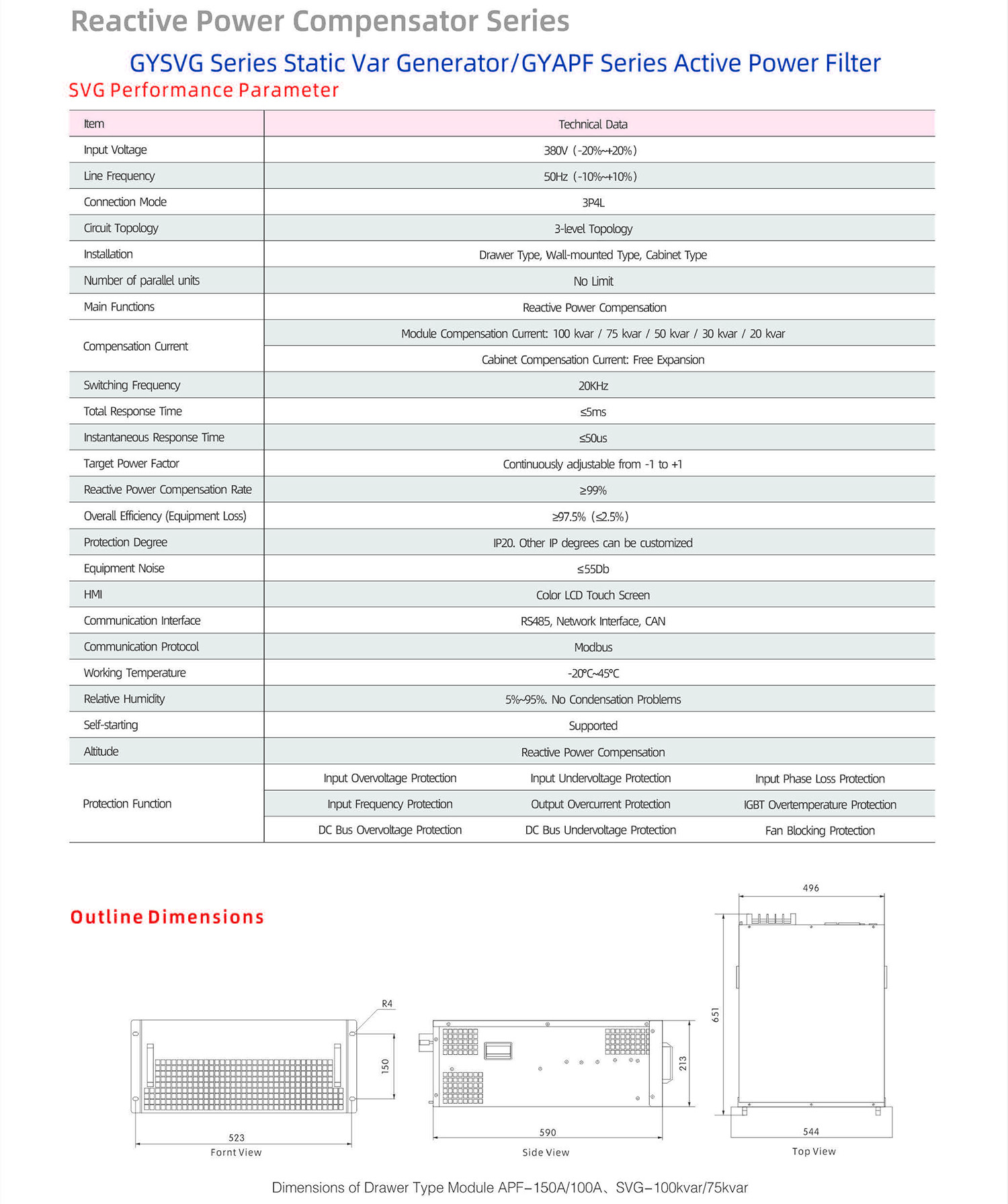

GYSVG sorozatú statikus változó generátor

A modern kisfeszültségű elektromos hálózatok energiaminőség-kezelésének tárgyalása során a GYSVG sorozatú statikus vargenerátorok (SVG-k) kiemelkednek a különféle kisfeszültségű meddőteljesítmény-kompenzáló eszközök közül kiemelkedő dinamikus teljesítményük miatt. Sikerük igazi titka a belső erős „szívben” – az IGBT-n alapuló invertertechnológiában rejlik. Sok felhasználó kíváncsi lesz arra, hogy ez a látszólag közönséges erőmű, mint egy magasan képzett vezető, hogyan tudja pontosan "szintetizálni" az energiarendszer által igényelt meddőáramot, és azonnali kompenzációt elérni? A következő cikkben a Geyue Electric főmérnöke adja meg a választ.

Pontos dekódolás az utasításoktól az impulzusokig

A GYSVG sorozatú statikus változó generátor munkafolyamata egy egyértelmű kompenzációs utasítással kezdődik. Miután az SVG belső rendszerén belüli vezérlő elemzi a terheléshez szükséges aktuális meddőteljesítményt (induktív vagy kapacitív) egy nagy sebességű digitális jelfeldolgozó processzoron keresztül, ez a kompenzációs utasítás nem kerül közvetlenül az elektromos hálózatra. Az SVG belső rendszere először ezt a kompenzációs utasítást alakítja át rendkívül precíz „ellenőrző ponttáblázattá”, vagyis az impulzusszélesség-modulációs jel sajátos formájává, ezért az impulzusszélesség-modulációs technológia ebben a szakaszban döntő szerepet játszik. Az SVG belső rendszere pontosan képes "megrajzolni" a cél szinuszos áram hullámformájának alakját és fázisviszonyát egy sor nagyfrekvenciás négyszögjel impulzusszélességének beállításával, így mikroszekundum szintű időbeli pontosságot ér el. Miután megkapta ezeket az impulzusszélesség-modulációs impulzusokat, a szigetelt kapu bipoláris tranzisztoros konverter, mint egy képzett zenész, aki partitúrát kap, nagyon összehangolt energiateljesítménybe kezd.

Szigetelt kapu bipoláris tranzisztorok nagysebességű kapcsolása és energiaátalakítása

A szigetelt kapu bipoláris tranzisztor, mint egy teljesen vezérelhető teljesítményelektronikus kapcsolóberendezés, alapvető műszaki előnye, hogy képes nagy sebességű és megbízható ki- és bekapcsolási műveleteket végrehajtani másodpercenként több ezer-tízezerszeres frekvencián. Ez a dinamikus kapcsolási folyamat képezi a reaktív áram "szintetizálásának" fizikai alapját. A statikus meddő áramfejlesztő egyenáramú oldali kondenzátorában tárolt elektromos energia a feldolgozandó "nyersenergia-anyagnak" tekinthető. A szigetelt kapu bipoláris tranzisztor az impulzusszélesség-modulációs impulzusok precíz irányítása alatt vezérli az elektromos energiacsatorna nyitását és zárását rendkívül magas frekvencián. Ezzel a nagyfrekvenciás kapcsolási művelettel a GYSVG sorozatú statikus vargenerátor belső rendszere levágja és újrakombinálja az egyenáramú elektromos energiát, majd átesik az AC oldalszűrő induktor formáló hatásán, végső soron az utasítással teljesen összhangban lévő, egyenletes hullámformájú szinuszos áramot "faragva". Ennek a kimeneti áramnak a frekvenciája szigorúan szinkronizálva van a hálózati feszültséggel, és fázisa pontosan szabályozott, hogy a feszültségtől 90 fokkal vezető vagy késleltetett legyen, ezáltal kialakítva a szükséges kapacitív vagy induktív meddőáramot.

Dinamikus valós idejű követés a zárt hurkú vezérlőrendszerrel

A GYSVG sorozatú statikus variációs generátor valódi műszaki pontossága nemcsak statikus szintézis képességében, hanem dinamikus követési teljesítményében is megmutatkozik. Az SVG rendszer nagy sebességű, zárt hurkú vezérlő mechanizmust hozott létre. A kompenzációs áram kiadása közben a statikus var generátor folyamatosan figyeli az aktuális feszültség- és áramparamétereket a hálózati csatlakozási ponton. A belső rendszer valós időben összehasonlítja az összegyűjtött visszacsatoló jeleket az eredeti kompenzációs utasításokkal, ezáltal hibajavító jelet generál. A rendszeren belüli vezérlő azonnal beállítja az impulzusszélesség-modulációs impulzusok kimeneti paramétereit a hibajavító jel alapján, ezáltal meghajtja a szigetelt kapu bipoláris tranzisztoros átalakítót, hogy finomhangolja az elektromos energia kimenetét. Ez a folyamat egy folyamatos ezredmásodperces szintű válaszhurkot képez, amely biztosítja, hogy a terhelés meddőteljesítmény-igényének ingadozásától függetlenül a statikus vargenerátor valós időben közelről tudja követni az azonos amplitúdójú és ellentétes fázisú kompenzáló áramokat, így késedelem nélkül precíz és azonnali törlést ér el.

A Geyue Electric gyakorlata és elkötelezettsége

Az alacsony feszültségű meddőteljesítmény-kompenzáció fontos gyártójaként Kínában, a Geyue Electric mindig is mélyen megértette a felhasználók villamosenergia-rendszerei számára az alacsony feszültségű meddőteljesítmény-kompenzáció pontosságának, megbízhatóságának és hatékonyságának jelentős értékét. A fejlett szigetelt kapu bipoláris tranzisztoros átalakító technológiát szisztematikusan integráltuk minden egyes GYSVG sorozatú statikus vargenerátor kutatásának, tervezésének és gyártásának minden szakaszába. Tisztában vagyunk azzal, hogy a berendezések kiváló teljesítménye nem érhető el az alapkomponensek kiválasztásának szigorú ellenőrzése, a vezérlési algoritmusok optimalizálására irányuló folyamatos szakmai befektetés, valamint a berendezések hosszú távú stabil működési minőségének szüntelen törekvése nélkül.

E műszaki koncepció alapján a Geyue Electric elkötelezett amellett, hogy ügyfelei számára olyan kisfeszültségű meddőteljesítmény kompenzációs megoldásokat kínáljon, amelyek megfelelnek a tényleges munkakörülmények követelményeinek. Az általunk kínált megoldások nem csupán egyetlen nagy teljesítményű berendezések, hanem egy átfogó szervizrendszer, amely magában foglalja a professzionális helyszíni diagnosztikát, a személyre szabott sématervezést, a megbízható rendszerintegrációt és a hatékony értékesítés utáni támogatást. Célunk, hogy a különböző iparágakban tevékenykedő ügyfeleket segítsük az elektromos energia minőségének hatékony javításában, a vezetékveszteségek és a villamosenergia-költségek jelentős csökkentésében, valamint a termelési műveletek stabilitásának és folyamatosságának teljes körű biztosításában. A Geyue Electric örömmel várja professzionális műszaki erőnket és őszinte szolgáltatási hozzáállásunkat, hogy megbízható, hosszú távú partnerré váljon a felhasználók számára az elektromos energia minőségirányításának útján.
