Alacsony feszültségű sorozatú reaktor

A modern ipari áramhálózatokban a nem lineáris terhelések, mint például a frekvenciaváltók és az egyenirányító berendezések „harmonikus emitterekként” működnek, és folyamatosan nagyfrekvenciás harmonikus szennyezést fecskendeznek be a hálózatba, amelyhez kapcsolódnak. A meddőteljesítmény-kompenzációért felelős teljesítménykondenzátorok gyakran viselik a harmonikus "támadások" terhét, és gyakran vannak kitéve túlmelegedési károsodásnak, vagy akár rezonanciabalesetet is kiváltanak. Ilyen erősen harmonikusan szennyezett környezetben a kisfeszültségű sorozatú reaktorokra feltétlenül szükség van: „hűséges lovagokká” alakulhatnak át, védik a hálózat biztonságát, megmentik a teljes kisfeszültségű meddőteljesítmény-kompenzációs rendszert a meghibásodás veszélyeitől, és ötletes elektromágneses tervezésükkel szilárd védelmi vonalat építenek a kondenzátor bankok számára.

A harmonikus zavarok nem csupán egyetlen kondenzátorkomponenst érintenek; ehelyett negatív láncreakciót váltanak ki az áramellátó hálózatban, és egy ördögi kört alkotnak a "probléma felerősítésétől" a "koncentrált károsodásig". A nagyfrekvenciás harmonikus áramok jelentősen megnövelik a kondenzátorok dielektromos veszteségét, ami a kondenzátorok rendellenes túlmelegedéséhez és a szigetelés felgyorsult öregedéséhez vezet. Ami még veszélyesebb, hogy amikor az elektromos hálózatban a harmonikusok frekvenciája közel van a "kondenzátor-hálózat" áramkör inherens frekvenciájához, akkor váratlan párhuzamos rezonancia lép fel, és a jelentősen megnövekedett harmonikus feszültség több tízszer nagyobb harmonikus áramot vezet ebbe a ciklusba. Ebben az ördögi körben, ahol a harmonikusok a tettesek, a felharmonikusok által a kondenzátorokon elkövetett gonosz tettek olyanok, mintha a kondenzátorok kapcsai között mesterségesen folytonos nagyfeszültségű áramütést alkalmaznának, ami nagy valószínűséggel a kondenzátorok kidudorodását, szétrepedését vagy kigyulladását okozhatja, komolyan veszélyeztetve az áramelosztó rendszer biztonságát.

Az a mód, ahogyan a kisfeszültségű sorozatú reaktorok védik az elektromos hálózatot, az "impedancia rekonstrukciójának" bölcsességében rejlik. A soros reaktor az induktív reaktanciáját (XL) a kapacitív reaktanciával (XC) sorba kapcsolva egyesíti a meghatározott frekvenciákra érzékeny kombinált áramkört, amelyet "hangolt szűrőnek" neveznek. Ennek megértéséhez használjunk egy metaforát: A kondenzátorok egy csoportját széles útnak tekinthetjük, amely "nyitva van" az áram minden frekvenciájára. A harmonikusok szabadon beléphetnek erre az útra, és súlyos torlódást (túlterhelést) okozhatnak. A soros reaktor szerepe az, hogy a kereszteződésben egy "intelligens fizetőkabint" állítson fel, amely szinte minden harmonikus áramot blokkol. Ez a kombinált áramkör (a kondenzátorok egy csoportja és egy soros reaktor) precíz számítással és illesztéssel kapacitív karakterisztikát ad az alaphullámnak (50 Hz), azaz a fizetőkabin zöld utat ad az alaphullámnak, biztosítva, hogy a meddőteljesítmény-kompenzáció egyáltalán ne legyen hatással; míg a legkárosabb célharmonikusoknál (pl. 5./250Hz) ez a kombinált áramkör nagyon magas összimpedanciát mutat, vagyis a díjbeszedő fülke piros fényt ad a célharmonikusoknak, szilárd "elektromágneses akadályt" képezve. Az eredmény az, hogy a harmonikus áramok túlnyomó többségét ez a gát kiküszöböli, és kisebb rendszerimpedanciájú utakra áramlik, vagy szűrőberendezések veszik fel, ezáltal jelentősen csökken a kondenzátorokon átfolyó harmonikus áram, alapvetően elkerülve a rezonancia erősítését.

A kisfeszültségű sorozatú reaktor hármas védelmének első rétege elsősorban a kondenzátorok közvetlen védelmében nyilvánul meg. A reaktor jelentősen csökkenti a kondenzátorok harmonikus áramvezető képességét és dielektromos veszteségét, visszaállítja a kondenzátorok üzemi hőmérsékletét a normál értékre, és biztosítja a kondenzátorok élettartamát. A hármas védelem második rétege a rendszer biztonsági szintjének javításában nyilvánul meg. A reaktor hatékonyan elnyomja a teljes áramelosztó rendszert veszélyeztető rezonáns túlfeszültségeket és túláramokat, így a transzformátorok és kábelek működése stabilabbá válik. A hármas védelem harmadik rétege a kompenzációs hatékonyság optimalizálásában nyilvánul meg. Tiszta áramkörnyezetben a kondenzátor pontosabban tudja lekötni a szükséges kapacitív reaktanciát, javítva a teljesítménytényező-korrekció hatékonyságát, és elkerülhető a hibás kioldás vagy a harmonikusok okozta kompenzációs hiba.

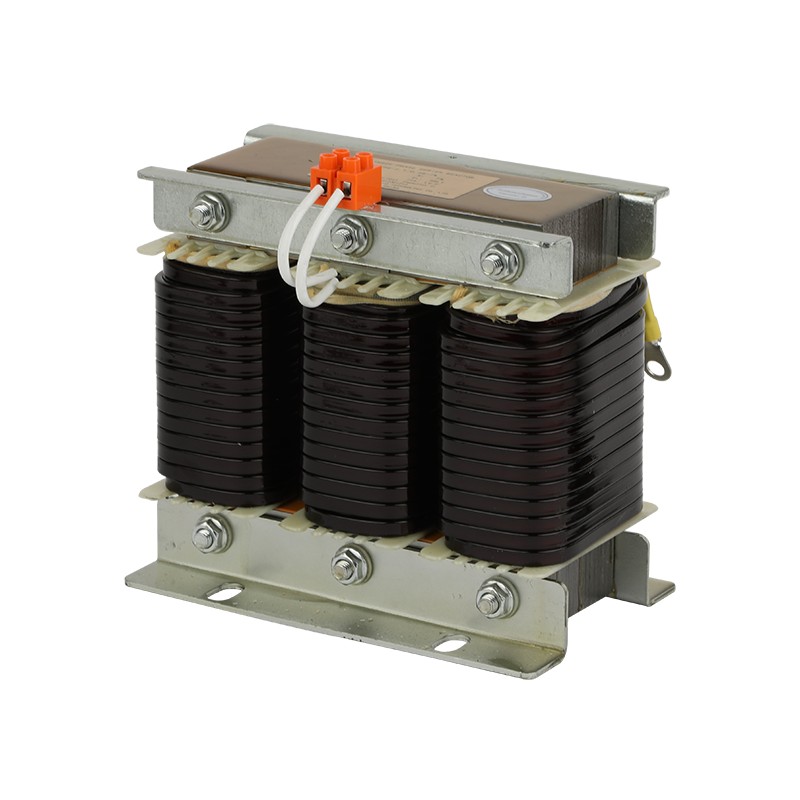

A Geyue Electric teljesen tisztában van azzal, hogy a harmonikus vezérlés nem egyetlen komponens által vívott csata, hanem egy hálózati védelmi háború, amely precíz tervezést és rendszerkoordinációt igényel. A Geyue Electric nemcsak nagy teljesítményű és megbízható "őrlovagokat", a CKSG sorozatú alacsony feszültségű sorozatú reaktorokat kínálja, hanem elkötelezett amellett, hogy a felhasználók számára az alacsony feszültségű meddőteljesítmény kompenzációs megoldások teljes készletét kínálja a precíz méréstől, a harmonikus elemzéstől a testreszabott szűrési kompenzációs tervezésig. Technikai csapatunk jártas a harmonikus források jellemzőinek helyszíni diagnosztizálásában, valamint a felhasználók számára legmegfelelőbb reaktancia és kompenzációs kapacitás kialakításában, biztosítva, hogy a reaktor és a kondenzátor együtt működjön a legjobb védelmi hatékonyság érdekében. A Geyue választása azt jelenti, hogy kiválasztotta a szisztematikus értelmezési képességet és a gyakorlati problémamegoldó képességet az áramminőséggel kapcsolatos problémákhoz. Professzionális technológiával és megbízható termékekkel készek vagyunk megvédeni elosztórendszerének minden wattját a biztonságos, tiszta és hatékony működéstől.
