Hengeres kisfeszültségű kondenzátor

Az öngyógyító párhuzamos kondenzátorok mérnöki technológiája terén a héjszerkezet kialakítása korántsem egyszerű megjelenési kérdés; ez a termékek biztonságával és megbízhatóságával kapcsolatos alapvető szempont. Ha a kondenzátorban pillanatnyi nagy feszültség keletkezik öngyógyító műveletek vagy rendellenes működési körülmények miatt, a héj lesz az első védelmi vonal a belső nyomáslökéssel szemben. A Ge Yue Electric mélyreható mechanikai elemzése és nagyszámú kísérlete során felfedezte, hogy a hengeres kisfeszültségű kondenzátor hengeres héja szerkezetileg előnyösebb a nyomástartóban, mint a négyszögletes kisfeszültségű kondenzátor négyzetes héja.

Ha egy hengeres kisfeszültségű kondenzátor hengeres héját belső nyomásnak teszik ki, a feszültségeloszlása ​​rendkívül egyenletes jellemzőt mutat. A vékonyfalú tartályok mechanikai elvei szerint a hengeres szerkezet elsősorban kerületi feszültséget és axiális feszültséget hoz létre belső nyomás hatására. Ez a kétféle feszültség folyamatosan és egyenletesen továbbítható a héj mentén, hatékonyan elkerülve a négyzet alakú héj sarkainál fellépő feszültségkoncentrációs jelenséget. A négyzet alakú héj derékszögű csatlakozási pontjai természetes feszültségkoncentrációs pontokat képeznek. A hosszú távú ciklikus nyomáshatás alatt ezek a területek hajlamosak a kifáradási repedések kialakulására. A hengeres szerkezet áramvonalas kialakítása azonban lehetővé teszi a belső nyomás egyenletes eloszlását a héj teljes felületén, ezáltal jelentősen megnöveli a kondenzátor nyomószilárdságát és kifáradási élettartamát. Vizsgálati adataink azt mutatják, hogy azonos falvastagsági feltételek mellett a hengeres héj átlagos felszakadási nyomása körülbelül 25%-kal nagyobb, mint a négyzet alakú héjé.

Működés közben az öngyógyuló kondenzátorok gyakori belső nyomásingadozásokat tapasztalnak. Minden egyes öngyógyító akció kis mennyiségű gázt termel, ami átmeneti nyomásváltozást okoz a tartályon belül. A hengeres kisfeszültségű kondenzátor hengeres szerkezete folyamatos és teljes geometriai alakjával stabilabb mechanikai teljesítményt mutat a négyszögletes kondenzátor négyzetes szerkezetéhez képest, amikor ezt az ismétlődő nyomáshatást kezeli. Kísérletek kimutatták, hogy millió szimulált öngyógyító nyomásciklus-teszt után a hengeres héj deformációs foka csak egyharmada a téglalap alakú héjénak. Ez a ciklikus ütésekkel szembeni ellenállás a hengeres kondenzátorokat különösen alkalmassá teszi olyan dinamikus kompenzációs forgatókönyvekben történő alkalmazásokhoz, ahol gyakori kapcsolás szükséges, és szilárd mechanikai garanciát nyújt a meddőteljesítmény-kompenzáció hosszú távú stabil működésére.

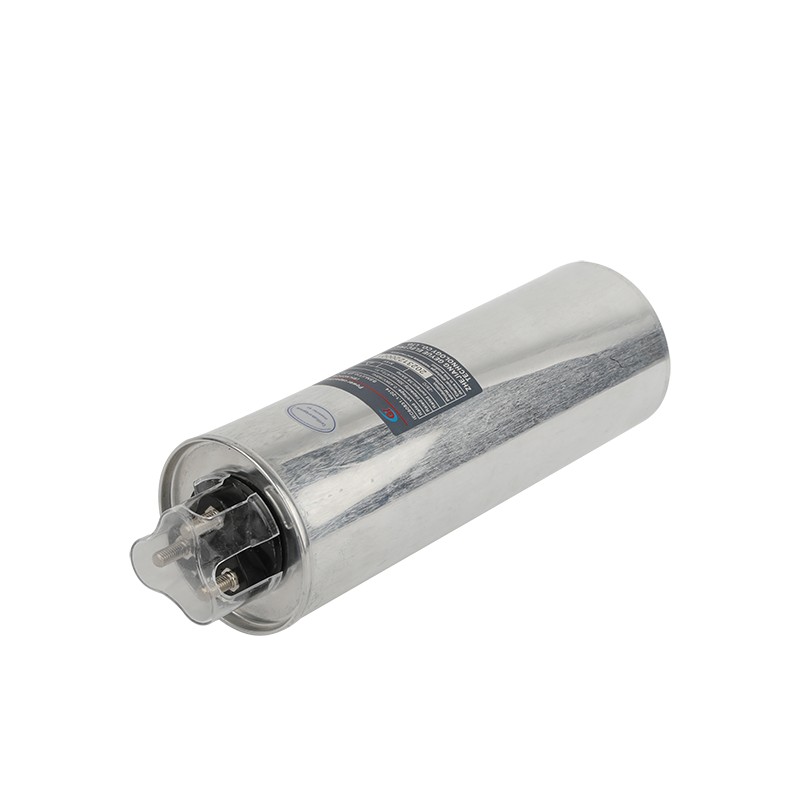

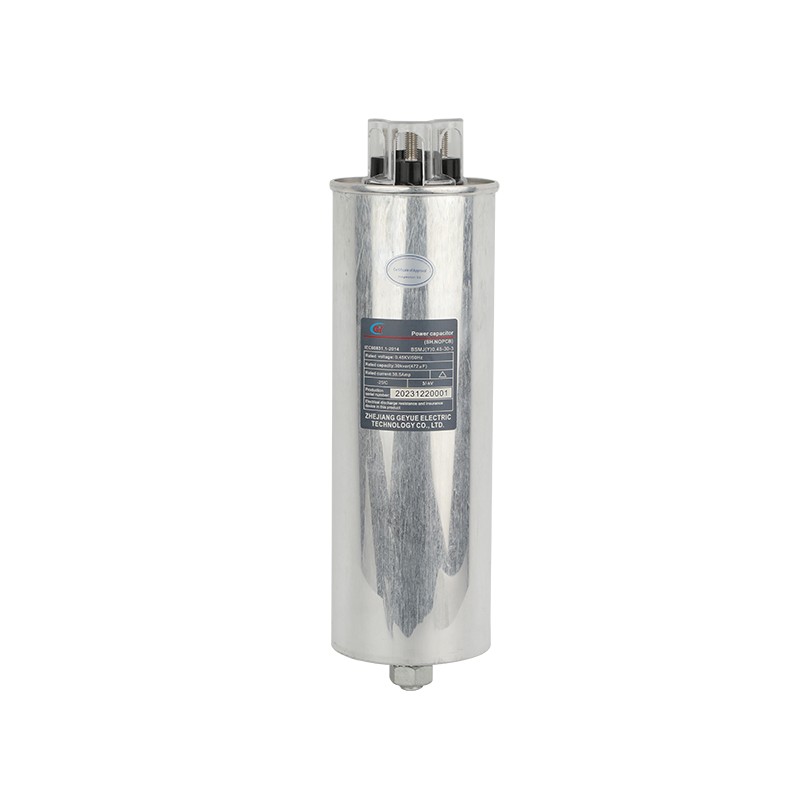

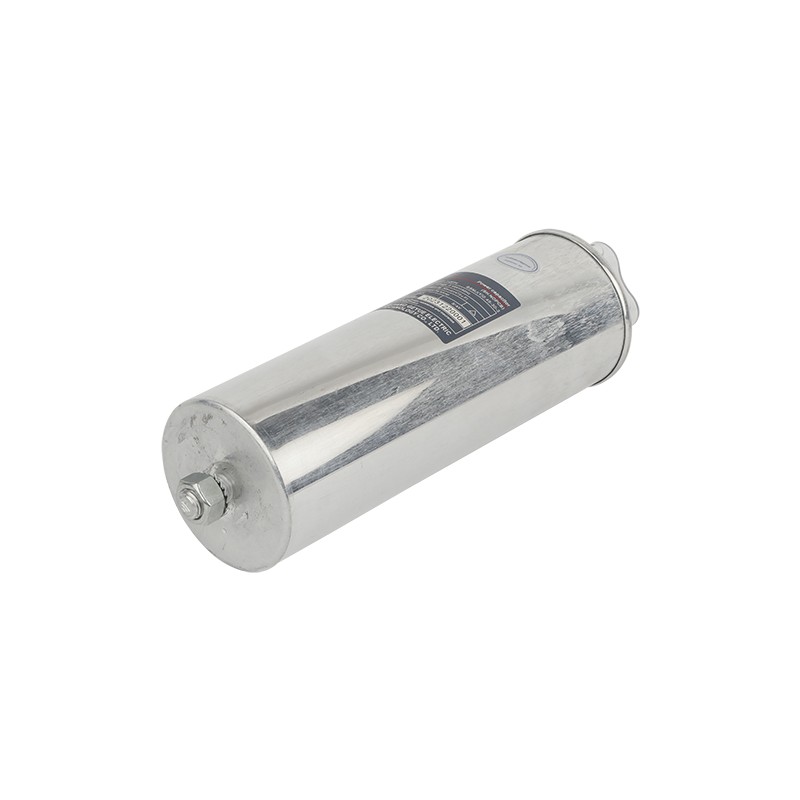

A Geyue Electric kifejlesztett egy speciális mélysajtolásos formázási eljárást a BSMJ(Y) sorozatú hengeres kisfeszültségű kondenzátorokhoz. Nagy szilárdságú alumíniumötvözet anyagok és speciális izzítási kezelési technikák alkalmazásával biztosítjuk, hogy a hengeres héj rendkívül nagy belső nyomásnak ellenálljon, miközben a falvastagság viszonylag vékony marad. Hengeres kondenzátoraink szigorú nyomásciklus-teszteken estek át, amelyek több mint egymillió szabványos nyomásütést képesek ellenállni, ami messze meghaladja az ipari szabványokat. A hengeres szerkezet ugyanakkor megteremti a feltételeket a belső alkatrészek elrendezésének optimalizálásához, lehetővé téve a dielektrikum ideálisabb tekercselését, tovább növelve a kondenzátorok elektromos teljesítményét.
