A PFC kondenzátorai biztonságban vannak? 5 túlmelegítő figyelmeztető jel, amelyet nem hagyhat figyelmen kívül

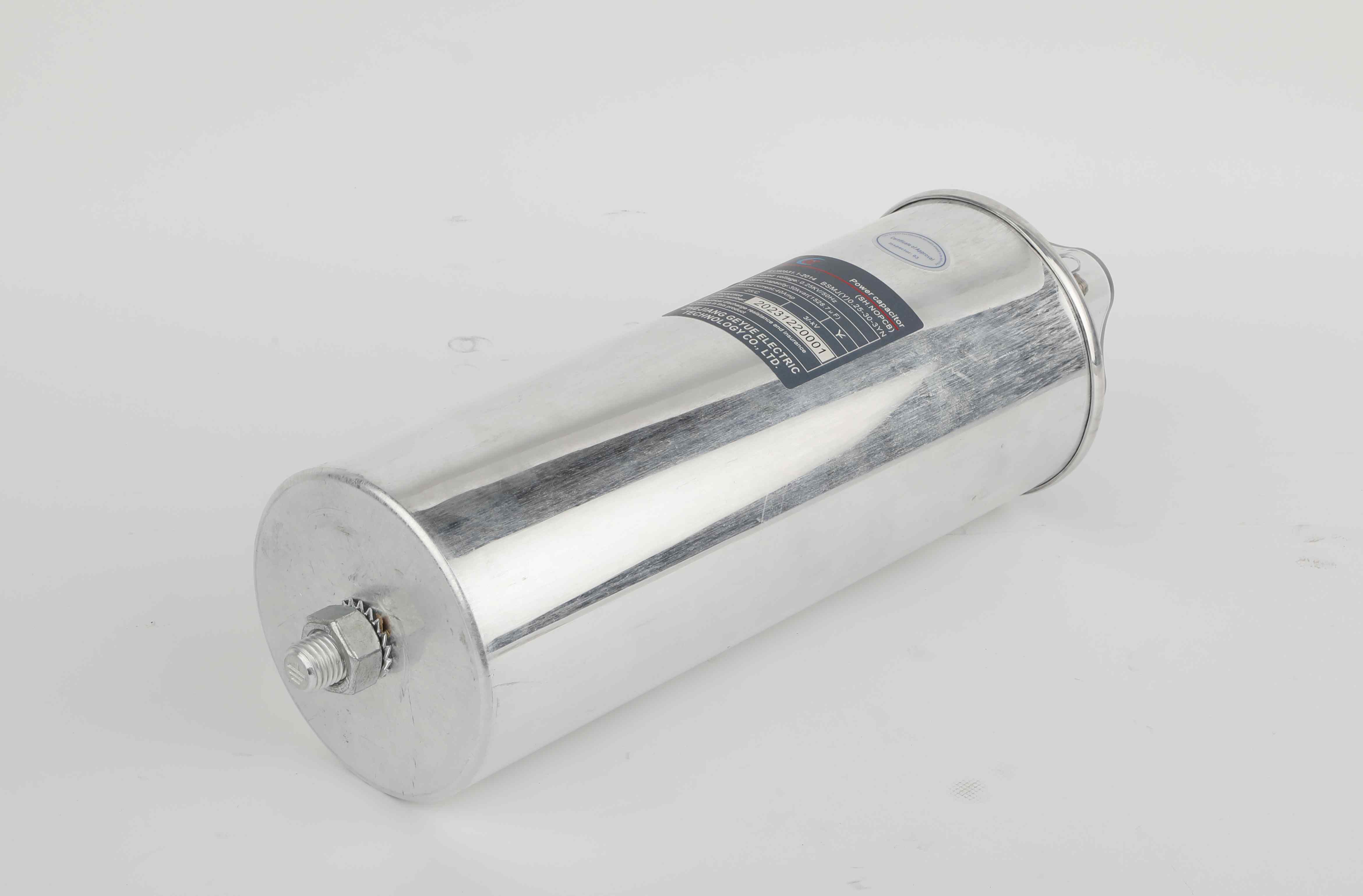

A PFC kondenzátor túlmelegedése által okozott tűz hatalmas veszteségeket okoz az ipari energiaelosztó rendszer számára. A több tízezer hibás tok könyvtára alapján a Geyue Electric öt túlmelegedési jelet foglal össze, amelyeket azonnal be kell beavatkozni az ipari, alacsony feszültségű reaktív energiakompenzációs forgatókönyvekben, segítve a vállalkozást, hogy elkerüljék a hat számmal több mint váratlan veszteségeket.

1. jel: A ház hőmérsékletének rendellenes növekedése (> 75 ℃).

Normál munkakörülmények között, ha a környezeti hőmérséklet 40 ℃, a PFC kondenzátor burkolati hőmérséklete nem haladja meg az 55 ℃ -t. Ha a PFC kondenzátor házhőmérséklete meghaladja az 55 ℃ -t, és eléri a 60–75 ℃ figyelmeztető hőmérsékleti tartományt, akkor gyorsan meg kell vizsgálnia a hőmérséklet emelkedésének okát. Ha a PFC kondenzátor házhőmérséklete 75 ℃ feletti közeledik, akkor manuálisan beavatkoznia kell, hogy azonnal megállítsa a PFC kondenzátor működését. Az infravörös termikus képalkotó segítségével pontosan megmérheti a PFC kondenzátor házának hőmérsékletét. Azt is egyszerűen meghatározhatja, hogy a burkolat túlmelegedett-e, ha a tenyerét ellene nyomja. Ha a tenyér 5 másodpercig nem tudja tartani a házat, akkor meghatározhatjuk, hogy a ház túlmelegedett-e.

2. jel: Háromfázisú áram egyensúlyhiány> 15%.

Ha az alacsony feszültségű reaktív energiakompenzációs rendszerben a háromfázisú áram egyensúlyhiány meghaladja a 15%-ot, a különféle rejtett veszélyek egymás után követik, kezdve a berendezések károsodásától a rendszer összeomlásáig, például a PFC kondenzátorokban a belső alkatrészek lebontásáig, vagy a szekvenciális nulla áram létezésének létezéséig a rendszerben. A rendszerben a következő képlet felhasználásával kiszámíthatja a rendszerben lévő háromfázisú áram kiegyensúlyozatlan mértékét: egyensúlyhiány = (i_max - i_avg)/i_avg × 100%. Ha a háromfázisú áram egyensúlyhiánya nagyobb, mint 15%, akkor azonnal leválasztja ezt a PFC-kondenzátorok csoportját, és egy LCR-mérőt kell használnia az egyes fázisok kapacitási értékeinek újratervezéséhez.

3. jel: A védőbevonat elszíneződése vagy duzzanata.

Az anyagok és az elektrokémiai törvények termodinamikai alapelvei szerint a PFC kondenzátorok védőbevonatának elszíneződése és kidudorítása valójában a kondenzátorok belső anyagának romlásának vizuális jelei, közvetlenül tükrözve a dielektromos film, a fémizációs réteg és a csomagolási anyagok fokozatos kudarcát. A kondenzátorvédő bevonat anyag romlását három szakaszra osztják. Az egyes stádiumoknak megfelelő hőmérséklet a kondenzátoron belüli forró hőmérsékletekre vonatkozik, nem pedig a burkolat felületi hőmérséklete. Az első szakaszban a "kezdeti oxidáció", amikor a forró pont hőmérséklete 70 ℃ és 90 ℃ között van, a polipropilénfilm oxidálódik, és a kondenzátor védőbevonat kissé sárga színűvé válik. A második szakasz, a "középtávú bomlás" akkor fordul elő, amikor a maximális forró pont hőmérséklete 90 ℃ és 110 ℃ között van. A metalizációs réteg vándorol, és a kondenzátor védőbevonatja helyben megbarnul. A harmadik szakaszban, a "terminál összeomlása", amikor a forró pont hőmérséklete meghaladja a 120 ℃-t, a dielektromos elpárolog és kibővül, és a kondenzátor védőbevonatának duzzanat és robbantása miatt. Ha a kondenzátor duzzanatával nem foglalkoznak időben, akkor néhány napon belül a teljes energiaelosztó rendszerben a fázisok rövidzárlatát okozják.

4. jel: A kondenzátor édes és égett illatot bocsát ki.

Ha a PFC kondenzátorok súlyos túlmelegedés vagy meghibásodási állapotban vannak, különleges szagot fognak előállítani. Amikor a kondenzátoron belüli forró folthőmérséklet eléri a 90-100 ℃-t, a polipropilén-dielektromos film az öngyógyító filmkondenzátor belsejében kezdetben oxidálódik, és kissé édes mézes ízt bocsát ki. Amikor a kondenzátoron belüli forró pont hőmérséklete eléri a 110 ℃ -130 ℃-t, a dendritek a fémes rétegben növekednek, erős karamell illatot adva. Amikor a kondenzátor belsejében lévő forró pont hőmérséklete meghaladja a 130 ℃-t, a polipropilén-dielektromos film az öngyógyító filmkondenzátoron belül termikus repedési reakción megy keresztül. A dielektromos karbonizálás után édes és csípős vegyes illatot bocsát ki. Ha a fenti szag illatát illatozza, kérjük, azonnal viseljen gázmaszkot, vágja le az energiát és szellőzze, használjon infravörös termikus képalkotót a ház hőmérsékletének megerősítéséhez (a közvetlen érintkezés tilos, ha az meghaladja a 80 ℃-t), és használjon egy robbanásálló ventilátort a bontott gáz eltávolításához, hogy elkerülje az elektromos szikrák gyújtásának.

5. jel: Az intelligens kondenzátor korai figyelmeztető rendszere riasztási kódot ad ki.

Ha intelligens kondenzátor riasztórendszert telepítenek az áramkörbe, ha a csomópont hőmérséklete meghaladja a biztonsági küszöböt, a figyelmeztető rendszer dedikált riasztási kódot ad ki. Engedje meg, hogy a kondenzátor 30 percen belül csökkentett kapacitással működjön. Amikor az ESR érték 30%-kal növekszik, az intelligens korai figyelmeztető rendszer dedikált riasztási kódot ad ki. Azonnal meg kell vágnia az áramellátást, és el kell evakuálnia az embereket egy 3 méteres sugáron belül.

A túlhevített kondenzátor nemcsak gyilkos, amely potenciális veszélyeket okoz, hanem a szisztémás kockázatok biztosítása is. A kondenzátorok túlmelegedése által okozott veszélyek elkerülése érdekében a Geyue Electric őszintén azt sugallja, hogy az ipari felhasználók infravörös száloptikai érzékelő kettős redundanciáját használják valós idejű hőmérséklet-megfigyeléshez, telepítsenek 7% -ot.sorozatú reaktorokA harmonikus ellenőrzés előtti ellenőrzéshez, valamint a gyors elszigetelő és hűtési programok, valamint az egyéb vészhelyzeti tervek létrehozása érdekében. Jobb, ha megragadja a napot, mint a megfelelő kiválasztása. Most használja a hőképzőt a kondenzátor szekrényének beolvasásához, és nézzen meg! Megállapította, hogy a forró pont hőmérséklete meghaladja a 65 ℃-t? Írj: info@gyele.com.cn, vegye fel a kapcsolatot a Geyue Electric professzionális csapatával, hogy megossza aggodalmait ~
