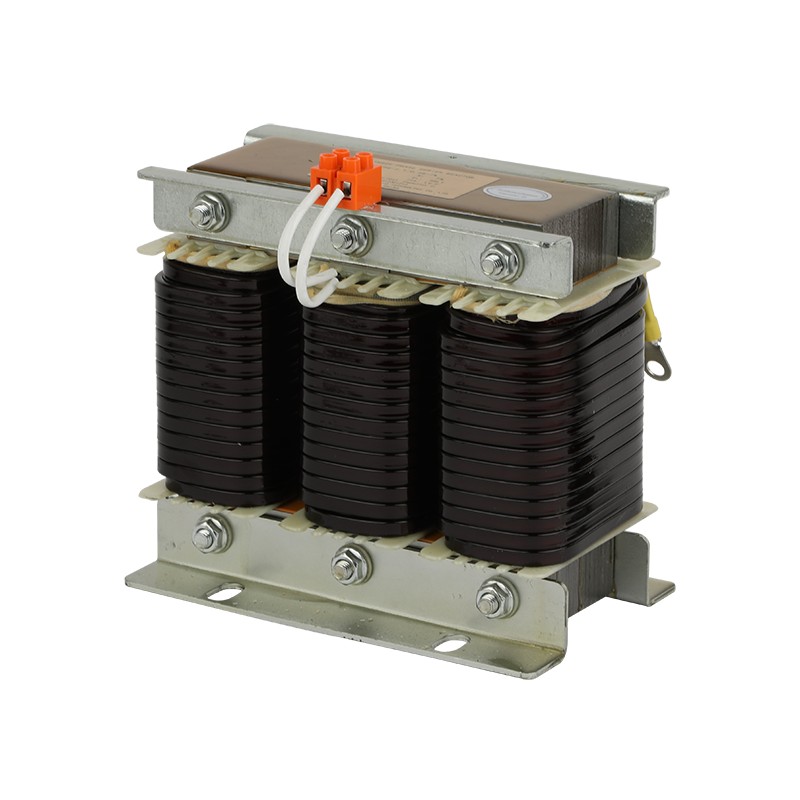

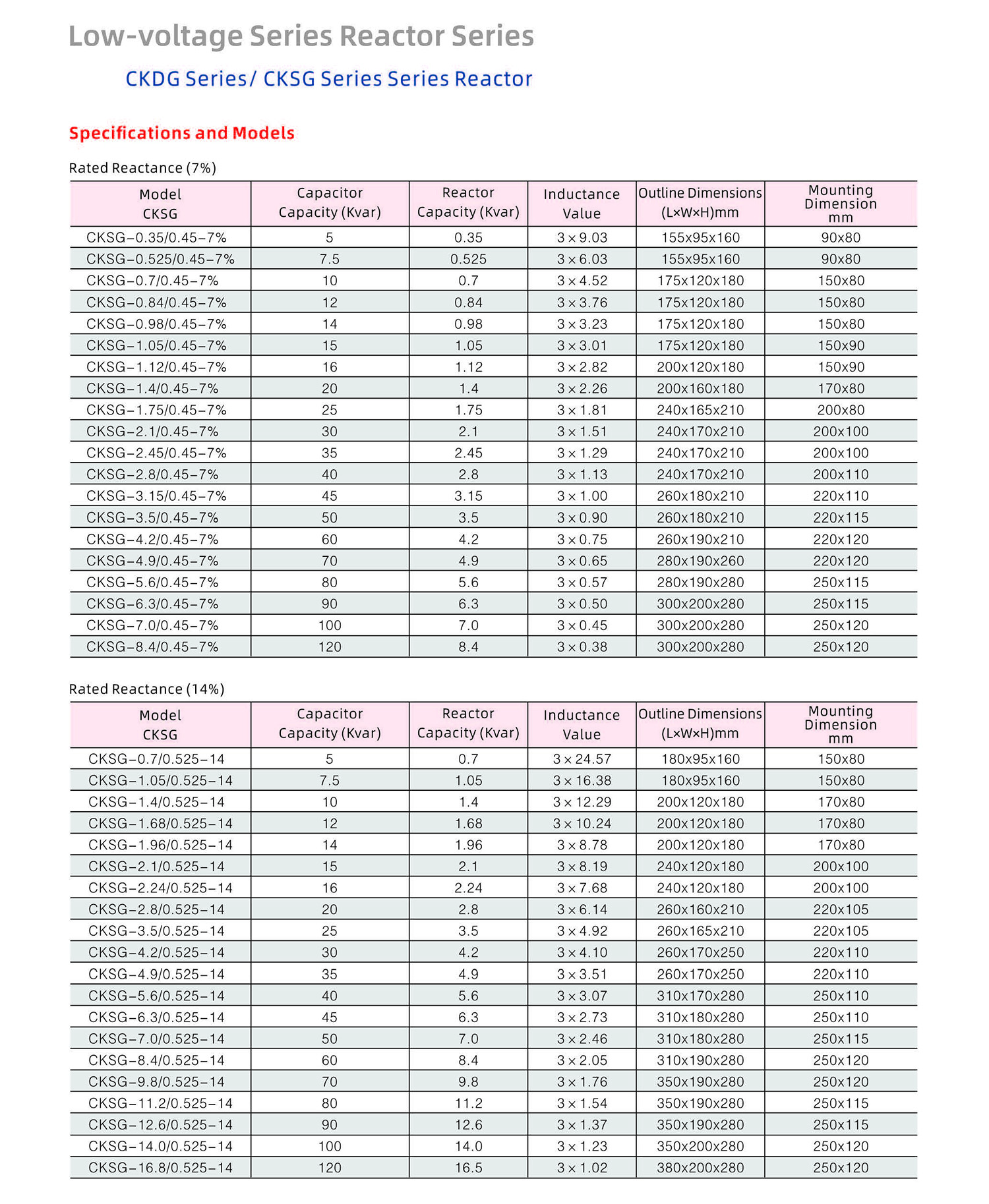

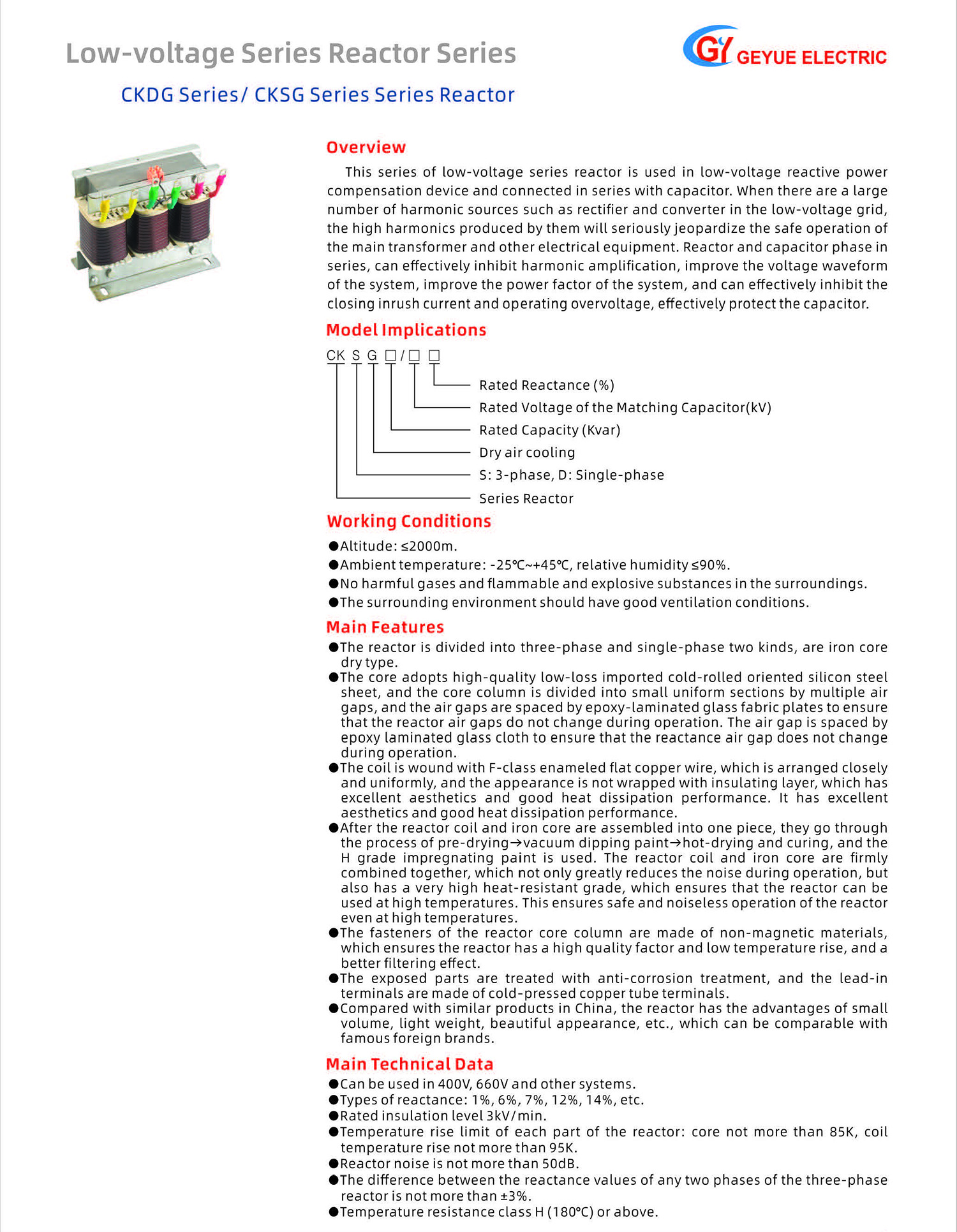

CKSG sorozatú reaktancia ráta 7%-os sorozatú reaktor

Miért kell a reaktort kondenzátorokkal sorba kötni, nem párhuzamosan?

Az ügyfelekkel való napi kapcsolataink során a Geyue Electric mérnökei gyakran találkoznak egy klasszikus, kezdő szintű kérdéssel: Az alacsony feszültségű meddőteljesítmény-kompenzációs rendszerekben miért használják a CKSG sorozatú 7%-os reaktanciájú reaktorokat mindig sorosan kondenzátorokkal, nem pedig párhuzamosan? Ez a látszólag egyszerű csatlakozási mód valójában magában rejti az energiarendszer biztonságos, stabil és gazdaságos működésének alapvető bölcsességét. Ma a Geyue Electric az „áramrendszer őrzője” szemszögéből részletes elemzést nyújt a mögöttes okokról.

Szereppozíció: a „független harctól” a „koordinált védelemig”

Mindenekelőtt valóban meg kell értenünk a kondenzátorok és reaktorok alapvető szerepét az elektromos hálózatban. A kondenzátor olyan, mint egy „tápegység katona”, melynek fő feladata a kapacitív meddőteljesítmény előállítása, közvetlenül kompenzálva az induktív terhelések (például motorok, transzformátorok) által felvett meddőteljesítményt, ezáltal javítva a teljes energiarendszer teljesítménytényezőjét, csökkentve a vonali veszteségeket és az energiapazarlást.

A reaktor, ebben az összefüggésben különösen egy CKSG sorozatú 7%-os reaktanciájú sorozatú reaktor, „szűrőként” és „pufferként” szolgál. Ha a kondenzátorokkal párhuzamosan rosszul van bekötve, akkor a reaktor a kondenzátorokhoz hasonlóan közvetlenül a gyűjtősínre csatlakozik, és magától veszi fel az induktív meddőteljesítményt. Ez nem csak a meddőteljesítmény-kompenzációt nem képes biztosítani, hanem ténylegesen megnöveli a rendszer meddő terhelését, ami ellentétes a meddőteljesítmény-kompenzáció és a teljesítménytényező javításának alapvető céljával. Ezen a ponton a reaktor szerepe nagyon korlátozott simításra vagy szűrésre korlátozódik, és teljesen képtelen lesz a kondenzátorok közvetlen védelmét biztosítani.

Miután sorba kapcsolták a kondenzátorokkal, a CKSG sorozatú 7%-os reaktanciájú reaktor „független harci egységből” a kondenzátorok „kizárólagos partnerévé” válik. Hűséges őrként fog működni, egységes "LC sorozatú áramkört" alkotva a kondenzátorokkal, majd az elektromos hálózatra csatlakozik. Ez a kapcsolati kapcsolat szerkezeti pilléreként szolgál minden további védelmi funkció megvalósításához.

Alapvető küldetések: a harmonikus erősítés elnyomása és a veszélyes áramok szűrése

A modern elektromos hálózatokban a nemlineáris terhelések, mint például a frekvenciaváltók és az egyenirányító berendezések nagyszámú harmonikus áramot generálhatnak, ami az egyik fő "bűnös", amely veszélyezteti az erősáramú berendezések biztonságos működését. Ha csak kondenzátorokat csatlakoztatunk a kisfeszültségű meddőteljesítmény kompenzációs rendszerhez, a kondenzátorok kapacitív reaktanciája csökkenni fog, ahogy az elektromos hálózatban fellépő harmonikus áramok frekvenciája nő. Az alacsony kapacitív reaktancia pontosan alacsony impedanciájú utat biztosít a nagyrendű harmonikus áramok számára, ami a harmonikus áramok rendellenes erősítését eredményezi. Súlyos esetekben a harmonikus áramok beáramlása a kondenzátorok túlmelegedését, akár felrobbanását is okozhatja, és az egész elektromos hálózatot szennyezheti.

A CKSG sorozatú 7%-os reaktanciájú reaktor hozzáadása teljesen megváltoztathatja ezt az ördögi kört, ahol a veszélyes harmonikus áram folyamatosan növekszik. A soros reaktor induktív reaktanciája az elektromos hálózatban lévő harmonikus áram frekvenciájának növekedésével nő. Ha a soros reaktort sorba kötjük a kondenzátorokkal, akkor mind a soros reaktor, mind a kondenzátorok impedanciája (az áramot akadályozó hatása) a harmonikusra ellentétes irányban változik a frekvenciával. A soros reaktor induktivitásának (vagy reaktancia sebességének) gondos megtervezése lehetővé teheti, hogy ez az LC soros áramkör nagy impedanciát mutasson bizonyos harmonikusoknak (például 5. harmonikus, 7. harmonikus), például szilárd "szűrő" felállítása a veszélyes harmonikus áramok számára, hogy kiszűrje ezeket a veszélyes áramokat a kompenzációs ágból. Ez hatékonyan megakadályozza a harmonikus rezonanciát és a harmonikus erősítést az energiarendszerben, védi magukat a kondenzátorokat és megtisztítja az elektromos hálózat környezetét.

Legfontosabb garancia: Zárási túlfeszültséggel szembeni ellenállás és üzemi túlfeszültség

Amikor kondenzátorokat csatlakoztatunk az elektromos hálózathoz, általában hatalmas pillanatnyi áram keletkezik, amelyet záró túlfeszültségnek neveznek. A záró túlfeszültség értéke akár több tízszerese is lehet a csatlakoztatott kondenzátorok névleges áramának. Az ilyen gyakori kapcsolási műveletek súlyosan károsítják a kondenzátorok dielektromos élettartamát és a kapcsolókészülék érintkezőit.

Jelenleg a CKSG Series Reactance Rate 7% Series Reactor az áram "puffereként" működhet. A soros reaktor induktivitás karakterisztikája határozza meg, hogy a reaktoron átfolyó áram nem változhat hirtelen, ezáltal jelentősen elnyomja és késlelteti a záró túlfeszültség csúcsát és meredekségét, lehetővé téve az áram zökkenőmentes emelkedését. Hasonlóképpen, egy bizonyos kondenzátorág eltávolításakor a reaktor az elektromágneses energia egy részét is elnyeli, elnyomva az esetleges üzemi túlfeszültséget, újabb réteg megbízható puffervédelmet biztosítva a kondenzátorok és a teljes kompenzációs rendszer számára.

A Geyue Electric megoldásai: A rendszerbiztonság aprólékos védelme

A Geyue Electric teljes mértékben megérti a reaktorok mint „biztonsági őrök” felelősségét, ezért műszaki személyzetünk minden erőfeszítését a CKSG sorozatú 7%-os reaktancia rátájú reaktorok tervezésére és gyártására fordította. A 7%-os reaktancia sebesség pontosságának és stabilitásának rögzítése érdekében kiváló minőségű importált szilícium acéllemez magokat használunk, és egyedi magszegmentálási és légrés-kezelési eljárást alkalmazunk, amely garantálja, hogy az induktivitás változatlan maradjon hosszú működési időn keresztül. Annak érdekében, hogy ellenálljunk a harmonikus környezetben jelentkező súlyos hőterhelésnek, F/H minőségű, magas hőmérsékletű szigetelőanyagokat választunk, és vákuumimpregnálási eljárást alkalmazunk a tekercsek és a magok szilárdan együtt történő kikeményítésére. Ez nemcsak a rendkívül alacsony hőmérséklet-emelkedést és a reaktorok csendes működését biztosítja, hanem tartós és stabil szűrési teljesítménnyel ruházza fel őket magas hőmérsékletű környezetben is.

A CKSG sorozatú 7%-os reaktanciájú reaktorunk nem csupán ideális alkatrész, amely megfelel az elméleti elveknek; ez egyben cégünk fejlett gyártási filozófiájának kikristályosodása is. A szigorú elektromágneses tervezéstől a precíz feldolgozáson és összeszerelésen át az átfogó gyári tesztelésig minden lépés megfelel a „megbízhatóság érték” meggyőződésének. Büszkék vagyunk arra, hogy kisebb méretű, könnyebb súlyú, hatékonyabb és igényes megjelenésű reaktorokat tudunk piacra dobni. Széles körben alkalmazták különféle ipari és kereskedelmi áramelosztó rendszerekben, és sok felhasználó számára megbízható alapjává váltak az üresjárati kompenzációnak és a harmonikus szabályozási megoldásoknak.

Ezért egy kisfeszültségű meddőteljesítmény-kompenzációs rendszer tervezése vagy korszerűsítése során a megfelelő műszaki út és a megbízható berendezés-partnerek kiválasztása egyaránt fontos. A Geyue Electric kész professzionális CKSG sorozatú, 7%-os reaktanciájú reaktorokat és komplett meddőteljesítmény-kompenzációs megoldásokat kínálni, hogy szilárd támogatást nyújtson energiarendszere biztonságos, hatékony és stabil működéséhez. Dolgozzunk együtt, minden helyes csatlakozástól kezdve, és közösen építsünk jobb áramminőséget.
