Túlterhelés és rövidzárlat elleni védelem a kondenzátoráramkörben: Hogyan érhetjük el a védelmi koordinációt az upstream megszakító és a CJ19 sorozatú kondenzátorkapcsoló kontaktor között?

A kisfeszültségű meddőteljesítmény-kompenzációs rendszerben a védelmi koordináció a központi kutatási téma a rendszer biztonságos és megbízható működésének biztosítása érdekében. Az alacsony feszültségű meddőteljesítmény-kompenzációs berendezések professzionális gyártója Kínában, a Geyue Electric ma megvitatja, hogyan lehet összehangolni a védelmi koordinációt a felfelé irányuló megszakító és az alsó megszakító között.CJ19 sorozatú kondenzátor kapcsoló kontaktora kondenzátor kapcsoló áramkörében közvetlenül befolyásolja a teljes kompenzációs rendszer, sőt a teljes áramelosztó rendszer stabilitását.

A védelmi koordináció kulcsfontosságú célja

A védelmi koordináció alapvető célja annak biztosítása, hogy a hibaponthoz legközelebb eső védelmi berendezés először lépjen fel, ezáltal a hibaterületet a lehető legkisebb egységre korlátozza. A kondenzátoráramkörben ez azt jelenti, hogy ha a kondenzátor vagy maga a kapcsoló áramkör túlterhelést vagy rövidzárlatot tapasztal, a speciálisan a kondenzátorhoz konfigurált upstream megszakítónak azonnal meg kell szakítania a hibát, és a CJ19 sorozatú mágneskapcsolóknak, mint végrehajtó komponenseknek, biztonságosan kell működniük a megszakító védelme alatt, és nem kell felelősséget vállalniuk a hibaáram megszakításáért. Ez a hierarchikus cselekvési logika nemcsak a hibás áramkör kulcsfontosságú berendezéseit védi, hanem a rendszerben lévő összes többi, nem hibás kapcsolódó berendezés folyamatos áramellátását is.

Az áramköri megszakító szerepe és kiválasztása

Ebben a védelmi koordinációs kapcsolatban az upstream megszakító a "végső védő" szerepét tölti be. Kiválasztásának két alapvető követelménynek kell megfelelnie. Az első követelmény az, hogy névleges árama el tudja vinni a kondenzátor névleges áramát, és figyelembe kell vennie a harmonikus környezetben lehetséges túláram hatást. Általában bizonyos mozgásteret kell fenntartani. A második követelmény, hogy a rövidzárlati megszakító képessége nagyobb legyen, mint a telepítési helyen várható zárlati áram. Ennél is fontosabb, hogy a megszakító kioldási jelleggörbéjének meg kell egyeznie a kondenzátoráramkör jellemzőivel. A kondenzátor be- és kikapcsolásakor túlfeszültség keletkezik, amelynek értéke a névleges áram többszöröse is lehet, de időtartama rendkívül rövid. Ezért a megszakítónak képesnek kell lennie arra, hogy meghibásodás nélkül elviselje ezt a rövid távú túlfeszültséget. Általában megfelelő késleltetési karakterisztikával rendelkező modellt kell kiválasztani annak biztosítására, hogy csak folyamatos túlterhelés vagy rövidzárlat esetén működjön megbízhatóan. CJ19 sorozatú kontaktor elhelyezése és koordinálása

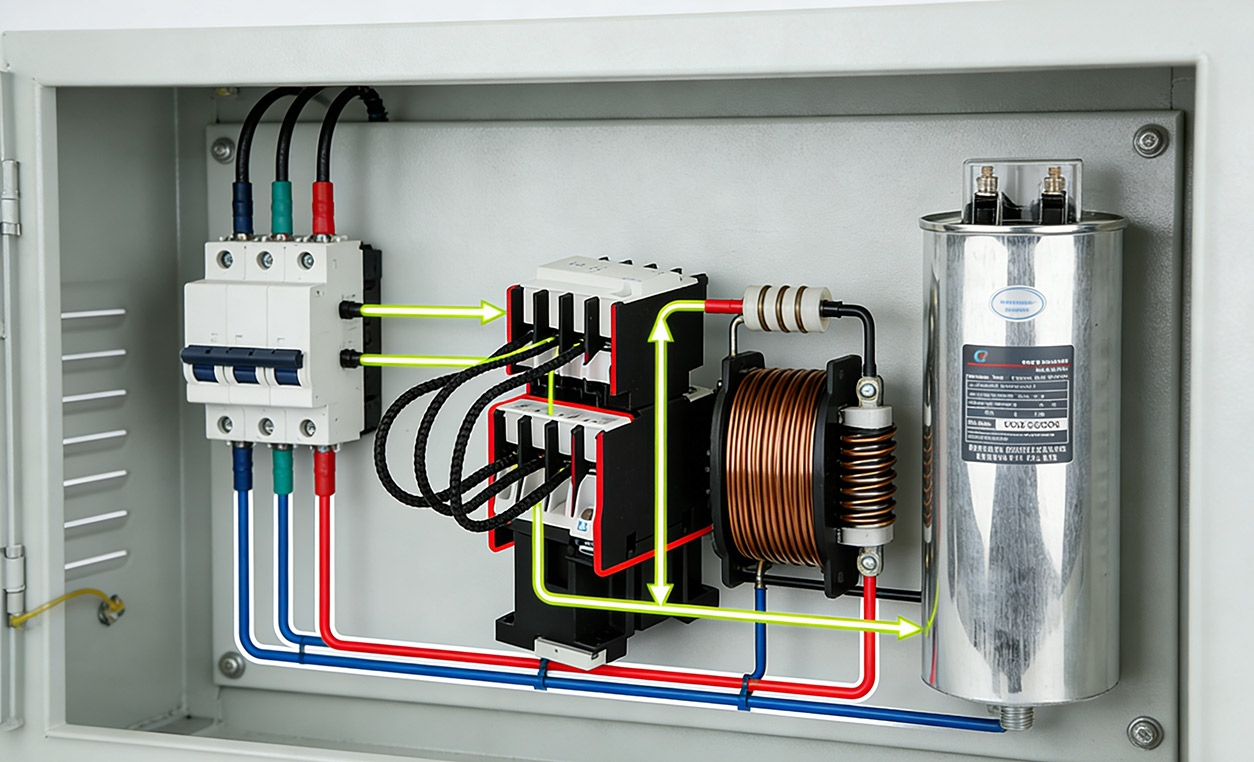

A CJ19 sorozatú kondenzátorkapcsoló kontaktor „intelligens kapcsolási végrehajtó”-ként, nem pedig „hibamegszakítóként” készült. Együttműködik a megszakító védelmével, főként funkcionális komplementaritáson és időzítési koordináción keresztül. A CJ19 sorozatú mágneskapcsolók általában tartalmaznak egy ellenállást vagy egy induktort a bekapcsolási áram elnyomására a belső szerkezetében. Feladata a kondenzátor bekapcsolásmentes árambekötésének és normál lekapcsolásának befejezése, feltéve, hogy a megszakító zárva van és a védelem létrejön. Ha a kondenzátor áramkörében folyamatos túlterhelés vagy rövidzárlat van, a felfelé irányuló megszakítónak kell elvégeznie a leválasztást. A CJ19 sorozatú mágneskapcsoló tervezése során figyelembe vették, hogy képes-e ellenállni egy bizonyos fokú zárlati áram elektrodinamikai hatásának, amíg a felfelé irányuló megszakító teljesen el nem hárítja a hibát, ami a CJ19 sorozatú mágneskapcsoló és a megszakító közötti védelmi jellemzők passzív koordinációját tükrözi.

A védelmi koordináció szisztematikus szempontjai

A komponensek egyszerű hozzáadásával önmagában nem lehet tökéletes védelmi koordinációt elérni; ehelyett a rendszer tervezési és ellenőrzési folyamata az egyetlen járható út. Ez magában foglalja az áramelosztó rendszer rövidzárlati kapacitásának pontos kiszámítását, a kondenzátoráramkörök impedancia jellemzőinek elemzését, valamint a teljes hibaelhárítási időzítési sorrend figyelembevételét. Egy jól megtervezett kompenzációs rendszer biztosítja, hogy a mágneskapcsolótól a megszakítóig minden csatlakozás megfelelő dinamikus és termikus stabilitással rendelkezzen, lehetővé téve a hibaenergia biztonságos irányítását és lekapcsolását a védelmi művelet bekövetkezte után rendkívül rövid időn belül.

A Geyue Electric megoldásai és szakmai elkötelezettsége

A Geyue Electric pontosan felismerte a védelmi koordináció jelentőségét a kisfeszültségű meddőteljesítmény-kompenzációs rendszerek biztonságos működésében. Ezért elkészítettük a CJ19 sorozatú kondenzátor transzfer kontaktorokat, amelyeket aprólékosan úgy terveztünk, hogy elérjék ezt a védelmi rendszert. CJ19 sorozatú kontaktorjaink kiváló minőségű anyagokból készülnek, és speciális technikával dolgozzák fel, hogy biztosítsák érintkezőik stabilitását és elektromos élettartamát. A beépített túlfeszültség-elnyomó mechanizmus hatékonyan csökkentheti a felfelé irányuló megszakítóra gyakorolt ​​hatást, kedvező hardverfeltételeket teremtve a védelmi koordinációhoz.

Ennél is fontosabb, hogy a Geyue Electric műszaki csapata mélyreható rendszerelemzési képességekkel rendelkezik. Segítünk ügyfeleinknek az áramelosztási paramétereik alapján az átfogó megoldások megtervezésében, beleértve a megszakítók kiválasztását és a védelmi beállítási értékek ellenőrzését. Automatizált gyártósorunk és teljes minőség-ellenőrzési rendszerünk tettekkel tett kötelezettséget. Biztosítják minden CJ19 sorozatú kondenzátorkapcsoló kontaktor és egyéb forrásból származó komponensek konzisztenciáját és nagy megbízhatóságát, lehetővé téve, hogy a tényleges működés során a felső szintű védelmi eszközökkel összehangoltan működjenek, és szilárd biztonsági akadályt képeznek a kisfeszültségű meddőteljesítmény kompenzációs rendszerben. Ha bármilyen igény van, forduljon bizalommalinfo@gyele.com.cn. Várjuk a kisfeszültségű meddőteljesítmény-kompenzációs projekttel kapcsolatos problémák megoldását.
