Hogyan vezeti a CJ19 AC kontaktor az elektromos rendszert?

A műhelyben lévő felszerelésed gyakran lebomlik? Például, amikor a motor megkezdődik, az AC kontaktor szikrákat és néhány havonta ki kell cserélni, vagy a kondenzátor gyakran duzzad, és időben ki kell cserélni. Ezeket a kudarcokat aVáltakozó áramú kontaktor, az elektromos berendezés magvezérlő alkotóeleme. A megfelelő AC kontaktor kiválasztása nagymértékben növelheti a berendezés élettartamát. Az AC kontaktor kerámia íve oltó burkolata ellenáll a rendkívül magas hőmérsékletű ívek hatásainak és hatékonyan levághatja a nagy áramokat. A speciálisan készített ezüstötvözet-érintkezők nagyon tartósak, így az AC kontaktornak extra hosszú élettartamot biztosítanak. A legfontosabb, hogy az AC kontaktor és a vezérlő kondenzátor együtt dolgozik a teljesítménytényező jelentős javítása és a felesleges energiavesztés csökkentése érdekében.

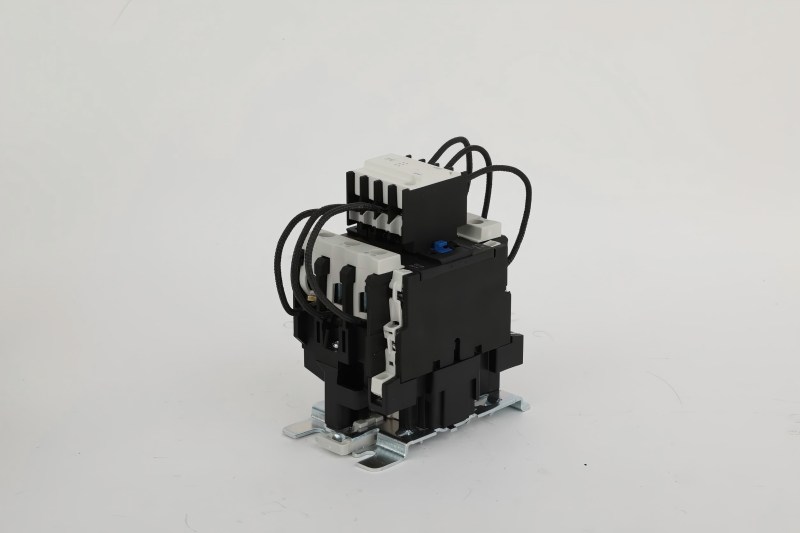

Mi a CJ19 AC kontaktor?

A CJ19 AC kontaktor egy automatikus kapcsolóeszköz alacsony feszültségű kompenzációs szekrényben. Elsősorban három fő érintkezőből, elektromágneses tekercsből és ív oltó rendszerből áll. Alapvető funkciója a motorok, az elektromos fűtőberendezések és más berendezések be- és kikapcsolásának ellenőrzése.

Hogyan működik?

Amikor aVáltakozó áramú kontaktorEnergikus, mágneses erő jön létre benne, amely vonzza a belső vasmagot, és a vasmag meghajtja a három fő érintkezési készletet, amíg teljesen bezáródnak, hogy alacsony érintkezési ellenállási útvonalat képezzenek. A fő áramkör árama simán áramlik a rakománykészülékhez a zárt fő érintkezőkön keresztül, hogy működjön.

Amikor a tekercs tápellátását levágják, az elektromágneses vonzerő azonnal eltűnik, és a visszaállítási rugó energiájára támaszkodva a vasmag és a fő érintkezők gyorsan elválasztanak, erőszakkal leválasztva a terhelési áramot. A jelenlegi szikrák az érintkezők elválasztásakor jönnek létre, de aVáltakozó áramú kontaktorfel van szerelve egy ív oltó rendszerrel. A kerámia ív oltó burkolatához az ív magas hőmérsékleti sugárzási és gáznyomását eredményezi. A beépített fémlemez a hosszú ívet több rövid ívre vághatja a kényszerhűtéshez és az oltó szikrákhoz, hatékonyan gátolva a kontaktfém feloldódását és fröccsenését, ezáltal megvédve az érintkezőket az égéstől és az életük meghosszabbításától.

Hogyan lehet az AC kontaktorok,Automatikus teljesítménytényező -vezérlő, Power kondenzátorok és sorozatú reaktor együtt működnek?

Az alacsony feszültségű reaktív teljesítmény-kompenzációs rendszerben a vezérlő, az AC kontaktor, a kondenzátor és a reaktor együtt működik az elektromos energiafelhasználás hatékonyságának jelentős javítása érdekében.

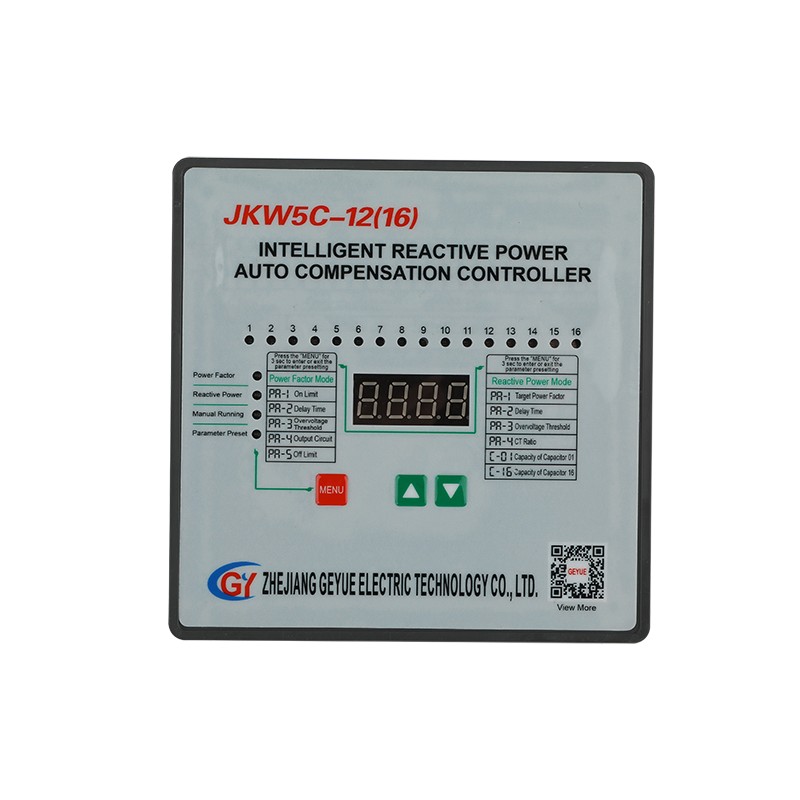

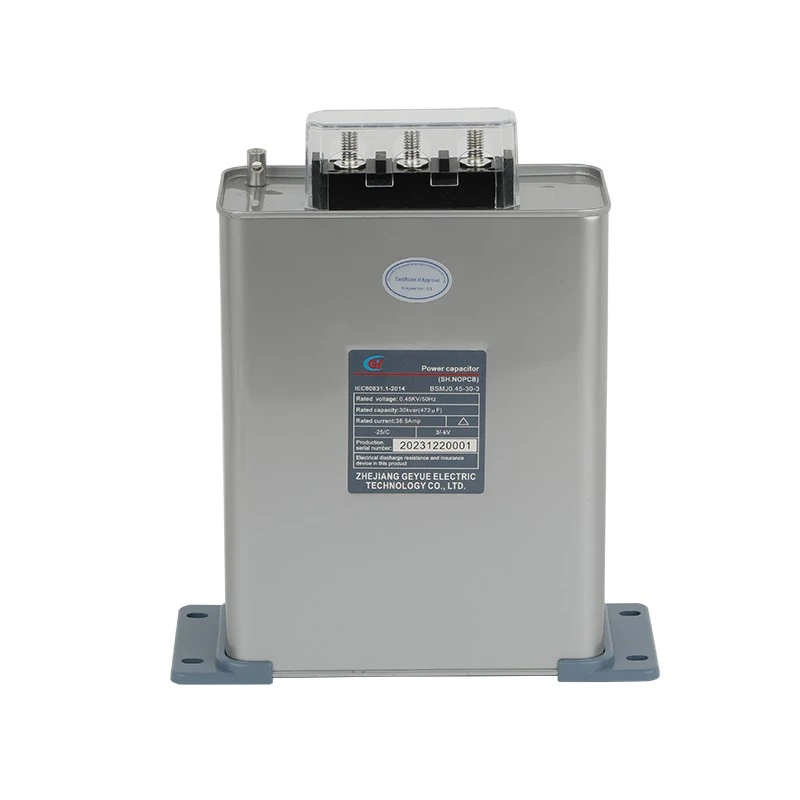

Először: a vezérlő elsősorban az elektromos hálózat állapotának megfigyeléséért és a rendszer tényleges teljesítménytényezőjének folyamatosan méréséért. Ha a teljesítménytényezőt alacsonyabbnak találták, mint a beállított érték, a vezérlő csatlakozási jelet ad ki az AC kontaktor működési tekercséhez. Ezután, miután az AC kontaktor megkapja a jelet a vezérlőtől, az elektromágneses tekercs gyorsan vonzza a fő érintkezést. Miután a fő érintkezést bezárják, a fő áramkör árama beáramlik és csatlakoztatja a hozzá csatlakoztatott kondenzátor bankot. A sikeres kapcsolat után a kondenzátorbank csatlakozik az elektromos hálózathoz, hogy működjön, semlegesítse a reaktív energiát, és ezáltal javítja az általános teljesítménytényezőt. Végül asorozatú reaktorelnyeli és elnyomja az elektromos hálózat harmonikus áramát, ezáltal megvédve a kondenzátort a sérülésektől.

Ezen a rendszeren keresztül, a vezérlő felismeri, döntéseket hoz és utasításokat hoz, az AC kontaktor végrehajtja a kapcsoló utasítást, a kondenzátort behelyezik az elektromos hálózatba a reaktív teljesítménykompenzáció végrehajtására, és a reaktor védi a kondenzátort. A négy együtt dolgozik az energiahálózat működési hatékonyságának optimalizálása és az energiahulladék csökkentése érdekében.

Hogyan válasszuk ki a megfelelő AC kontaktort?

Az AC kontaktorok kiválasztásában három kulcsfontosságú pont van:

1. Ha az áram megegyezik, válasszon nagyobb, nem pedig kisebb. Az AC kontaktor névleges árama ≥ A terhelés névleges árama * 1,25. Például egy 55 kW -os motor névleges árama 110a, és aVáltakozó áramú kontaktor≥ 137,5a szükséges. Válassza ki közvetlenül a 160A specifikációt.

2. Válassza ki a tekercs feszültségét a vezérlő tápegység szerint. Például, ha a tápegység 220 V, válassza az AC220V tekercset, és ha a tápegység 380 V, akkor válassza az AC380V tekercs lehetőséget.

3. Válassza ki a védelmi szintet a környezet szerint. Ha egy tiszta elosztó mezőbe telepítve van, válassza az IP20 lehetőséget. Ha poros környezetben van, válassza az IP54 lehetőséget, vagy adjon hozzá védőhéjat.

Egy mondatban: 25% -kal nagyobbnak kell lennie, mint a terhelési áram, a tekercs feszültsége az áramellátáshoz viszonyítva, és ha a telepítési környezet piszkos, akkor válassza a nagy védelmet.
