Hogyan befolyásolja a kondenzátor kapacitásértékének hőmérséklet-függősége a lehangolt szűrőáramkör hangolási pontját?

A modern ipari áramhálózatokban a kiegyensúlyozatlan szűrőkör a döntő védelmi mechanizmus a harmonikus interferencia ellen, és biztosítja a meddőteljesítmény kompenzációs rendszer stabil működését. Alapelve az, hogy a kondenzátoráramkört szándékosan sorba kell hangolni egy induktorral az elektromos hálózat fő harmonikus frekvenciájánál alacsonyabb rezonancia pontra, elkerülve ezzel a párhuzamos rezonanciát és biztonságosan elnyeli a harmonikus áram egy részét. Azonban egy kulcsfontosságú tényező, amelyet gyakran figyelmen kívül hagynak, hogy a kondenzátor kapacitásértéke nem állandó érték; a kondenzátor üzemi hőmérsékletének változása miatt sodródni fog. Ez a finom eltolódás elegendő a teljes szűrőkör hangolási pontjának hangtalan megváltoztatásához, ami potenciális biztonsági kockázatot jelent a későbbi meddőteljesítmény-kompenzáció számára.

A kondenzátorok hőmérsékleti jellemzői és a hangolási pont közötti belső összefüggés

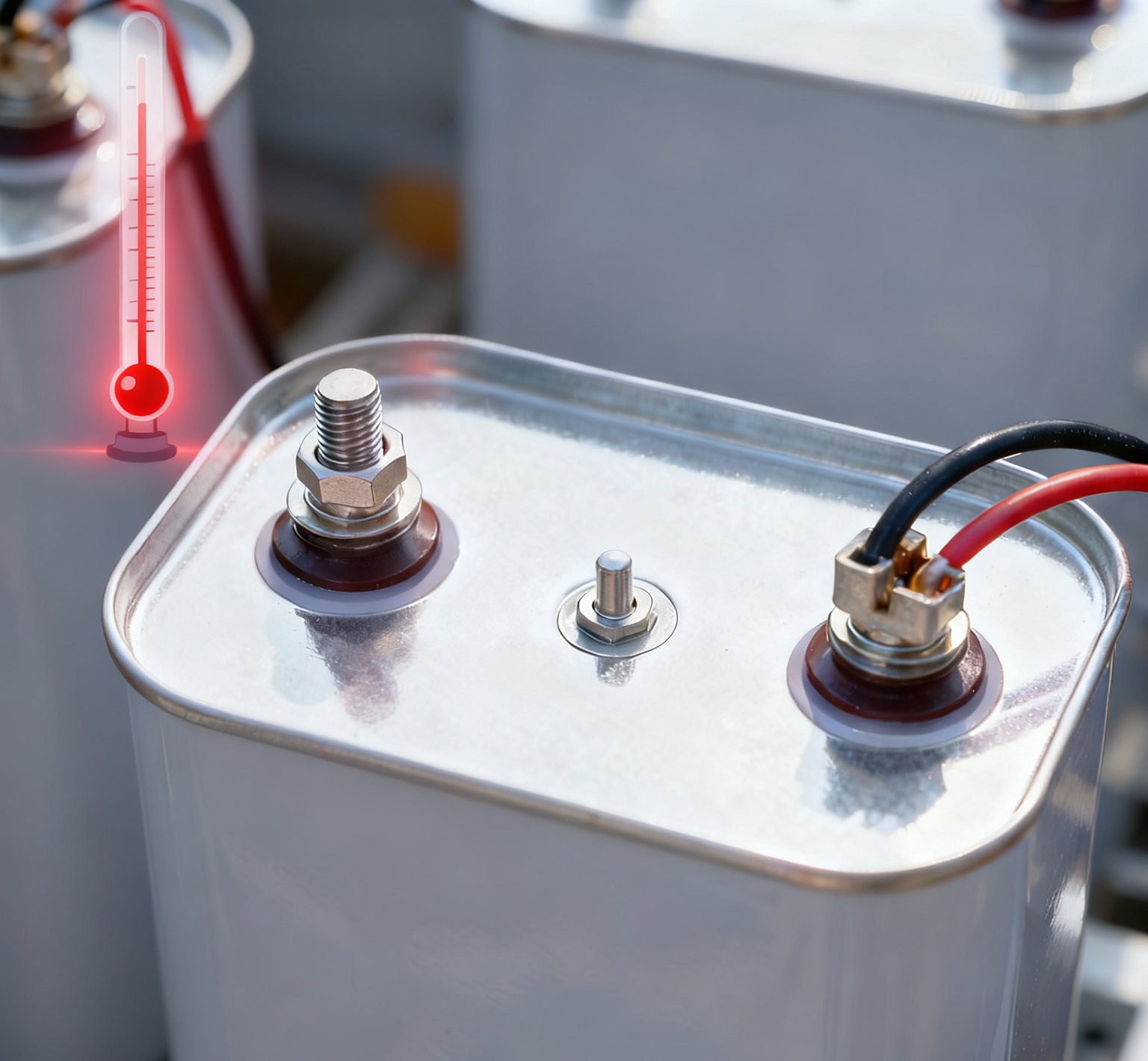

Ahhoz, hogy megértsük az üzemi hőmérséklet hatását a kondenzátor kapacitásértékére, először át kell tekintenünk a hangolási pont számítási képletét, amely rezonanciafrekvencia fr = 1 / (2π√(LC)). Itt L az induktor fix induktivitásértéke, C pedig a kondenzátor kapacitásértéke. Ez a képlet világosan mutatja, hogy a rezonanciafrekvencia fordítottan arányos a kapacitás értékének négyzetgyökével. A kapacitás értékének bármilyen csekély változása közvetlenül a rezonanciafrekvencia változásához vezet. A kondenzátor dielektromos anyagának, például a fémezett polipropilén fóliának a dielektromos állandója érezhető változáson megy keresztül a környezeti hőmérséklet és saját üzemi hőmérséklet-emelkedése miatt. Amikor a környezeti hőmérséklet emelkedik, vagy a kondenzátor belső veszteségek miatt hőt termel, a kondenzátor kapacitásértéke általában negatív eltolódást (kapacitásérték csökkenést) mutat. A képlet szerint a kapacitásérték csökkenése a rezonanciafrekvencia növekedését eredményezi, aminek következtében a teljes hangolatlan szűrőkör hangolási pontja magasabb frekvenciára "sodródik".

A hangolási pontok eltolódása által okozott rendszerkockázatok

Ez a látszólag jelentéktelen eltolódás a hangolási pontban potenciálisan egy sor láncreakciót válthat ki, és potenciális kockázatokat jelenthet a tényleges működés során. A legsúlyosabb helyzet az, hogy ha a kondenzátor eredeti kialakítása 189 Hz-re állítja a hangolási pontot, hogy elkerülje a 250 Hz-es 5. harmonikust, de a kondenzátor kapacitásértékének hőmérséklet-emelkedés okozta csökkenése miatt a hangolási pont váratlanul közelebb sodródhat a 230 Hz-hez vagy még magasabb szintre. A hangolási pont eltolódása jelentősen megnöveli az áramkör impedanciáját az 5. harmonikus frekvencia közelében, ami nemcsak gyengíti a hangolatlan szűrőáramkör szűrőhatását, de ami még veszélyesebb, nagymértékben megnöveli a párhuzamos rezonancia kockázatát ez a nem hangolt szűrőáramkör és a rácsos háttérharmonikusok között. Amint rezonancia lép fel, a kondenzátoron és az induktoron átfolyó harmonikus áram élesen felerősödik, ami súlyos túláramot és túlfeszültséget eredményez, ami a berendezés túlmelegedését, a védelmi eszközök meghibásodását vagy károsodását okozza, és súlyosbítja a hálózati feszültség hullámformájának torzulását. A rezonanciát nem lehet figyelmen kívül hagyni, mivel végül a teljes meddőteljesítmény-kompenzációs rendszert leállásra kényszerítheti, ami befolyásolja a termelés folytonosságát.

A Geyue Electric robusztus megoldása a hőmérséklet-ingadozásra

A Geyue Electric mélyrehatóan ismeri azokat a súlyos kihívásokat, amelyekkel az elektromos alkatrészeknek szembe kell nézniük a tényleges munkakörülmények között. Ezért a környezeti változásokra való reagálás robusztusságát a terméktervezés egyik alapelvének tekintjük. Kisfeszültségű meddőteljesítmény-kompenzációs megoldásunk különös hangsúlyt fektet a hőmérséklet-eltolódásból adódó kockázatok megoldására az alkatrészek szintjén. A nagy teljesítményű kisfeszültségűBSMJ sorozatésBSMJ(Y) sorozatAz általunk használt söntkondenzátorok fejlett fémezett filmdielektrikumokat tartalmaznak, kiváló hőmérsékleti stabilitással és aprólékos gyártási folyamatokkal. A teljes üzemi hőmérsékleti tartományban a kapacitásérték változásának sebessége rendkívül alacsony szinten van szabályozva, minimalizálva a hangolási pont eltolódásának amplitúdóját a forrástól kezdve. Ugyanakkor a fázison kívüli szűrési kompenzációs modulunk induktivitásai precízen megtervezett és illesztettek, így biztosítva, hogy az egész rendszer hangolási frekvenciája stabilan a biztonságos tartományba zárható legyen a várható üzemi hőmérséklet-emelkedés mellett. Ha a Geyue Electric meddőteljesítmény-kompenzációs megoldásait választja, akkor Ön nem csupán egy felszerelést, hanem egy megbízható garanciát is kap, amely stabil és megbízható marad a bonyolult munkakörülmények között is. Elkötelezettek vagyunk amellett, hogy egy valóban szilárd és megbízható meddőteljesítmény-kompenzációt és harmonikus védelmi akadályt építsünk ki az elektromos hálózat számára szilárd eszköztechnológiák és átfogó rendszertervezés révén, biztosítva a folyamatos és tiszta áramellátást az Ön termelése számára. Ha projektje robusztus meddőteljesítmény-kompenzációs megoldást igényel, ne habozzon keresniinfo@gyele.com.cn.
