Hogyan méretezzünk megfelelően egy hangolóreaktort, hogy biztosítsuk a kondenzátorok védelmét a kompenzációs kapacitás veszélyeztetése nélkül?

A modern villamosenergia-rendszerekben a harmonikus szennyezés rejtett veszélyt jelent a kisfeszültségű meddőteljesítmény-kompenzáló berendezések biztonságos működésére. Az alacsony feszültségű meddőteljesítmény-kompenzációs berendezések professzionális gyártójaként Kínában a Geyue Electric valóban felismerte, hogy sok vásárló dilemmával szembesül az öngyógyító söntkondenzátorok alkalmazásakor: hatékonyan kell elnyomniuk a harmonikusok erősítését a kondenzátorok védelme érdekében, miközben gondoskodniuk kell arról is, hogy az alapvető teljesítménykompenzációs kapacitás ne vesszenek el. A két szempont közötti egyensúly fenntartását illetően a detuning reaktor megfelelő méretezése döntő szerepet játszik. A következő szövegben cégünk főmérnöke részletesen bemutatja, hogyan lehet tudományosan meghatározni a reaktor paramétereit a kondenzátor megbízható védelme és a kompenzációs kapacitás állandó megőrzése érdekében.

Ismerje meg a detuning reaktor alapvető funkcióját

A detuning reaktor és a kondenzátor sorba kapcsolva hangoló áramkört alkot. Fő feladata az áramkör impedancia jellemzőinek megváltoztatása. Az alapfrekvenciás feltétel mellett a reaktor induktív reaktanciát mutat, ami a kondenzátor kapocsfeszültségének kismértékű csökkenését okozza, ami befolyásolja a kimeneti kapacitását. A harmonikus frekvencián a reaktor és a kondenzátorok által kialakított nagy impedanciájú karakterisztika hatékonyan tudja elnyomni a harmonikus áramot, és megakadályozza a kondenzátorok túláram miatti károsodását. Ezt az egyensúlyi pontot a védelem és a kapacitás között pontosan a reaktor reaktanciája határozza meg. A reaktancia arány a reaktor alapfrekvencián lévő induktív reaktanciájának és a kondenzátorok kapacitív reaktanciájának aránya. Ez a kulcsparaméter közvetlenül meghatározza a teljes berendezés hangolási frekvenciáját és kompenzációs hatását.

Fogja meg a reaktanciasebesség-kiválasztás tudományos alapelveit

A megfelelő reaktancia arány kiválasztása egy másik döntő tényező a kondenzátorvédő és kompenzációs szekrény kapacitásegyensúlyának eléréséhez. A közös reaktancia arányok közé tartozik a 6% és 7% stb. Minden reaktanciasebesség más hangolási frekvenciapontnak felel meg. Példaként vesszük a 6%-os reaktanciájú reaktort, hangolási frekvenciája körülbelül 189 hertz, főként az ötödik harmonikus nagy impedanciájának kialakítását célozva. A reaktor reaktanciájának meghatározásakor az energiarendszer-irányítóknak először részletes rácsharmonikus vizsgálatokat kell végezniük a domináns harmonikus frekvencia és tartalom azonosítása érdekében, mivel a precíz harmonikus mérés az alapja a tudományos reaktorválasztásnak. Ha az ötödik felharmonikus dominál az energiarendszerben, akkor a legmegfelelőbb egy 6%-os reaktanciájú reaktor választása. Ha a harmadik felharmonikus hangsúlyosabb az energiarendszerben, akkor 6%-nál nagyobb reaktanciájú reaktort kell választani. Különösen fontos megjegyezni, hogy bár a reaktancia sebességének növelése jobb harmonikus védelmet biztosíthat, ez tovább csökkenti a feszültséget a kondenzátor kivezetésein, ami befolyásolja a kondenzátor névleges kimeneti kapacitását.

Hajtsa végre a kondenzátorkapacitás illesztési korrekcióját

Miután meghatározta a reaktor adott reaktancia arányát, az energiarendszer-kezelőnek megfelelő korrekciót kell végrehajtania a kondenzátor kapacitásán. A reaktor feszültségosztó hatása miatt a kondenzátor kapcsaira alkalmazott tényleges feszültség alacsonyabb, mint a hálózati feszültség, ami közvetlenül a kondenzátor reaktív kapacitásának csökkenéséhez vezet. Annak érdekében, hogy a kompenzációs rendszer továbbra is elérje a várt kompenzációs hatást, ezt a fent említett kapacitáscsillapítást a tervezési szakaszban figyelembe kell venni. Az általános gyakorlat a kondenzátor névleges feszültségszintjének megfelelő növelése vagy névleges kapacitásának növelése. Ezzel a kapacitásillesztési korrekcióval még a reaktor telepítése esetén is kielégíthető a rendszer reaktív kompenzációs kapacitásigénye. Ez az előremutató tervezési gondolkodás hatékonyan tudja feloldani a védelem és a kapacitás közötti ellentmondást, elérve az optimális egyensúlyt a védelem és a kapacitás között.

A Geyue Electric megoldásai és szakmai elkötelezettsége

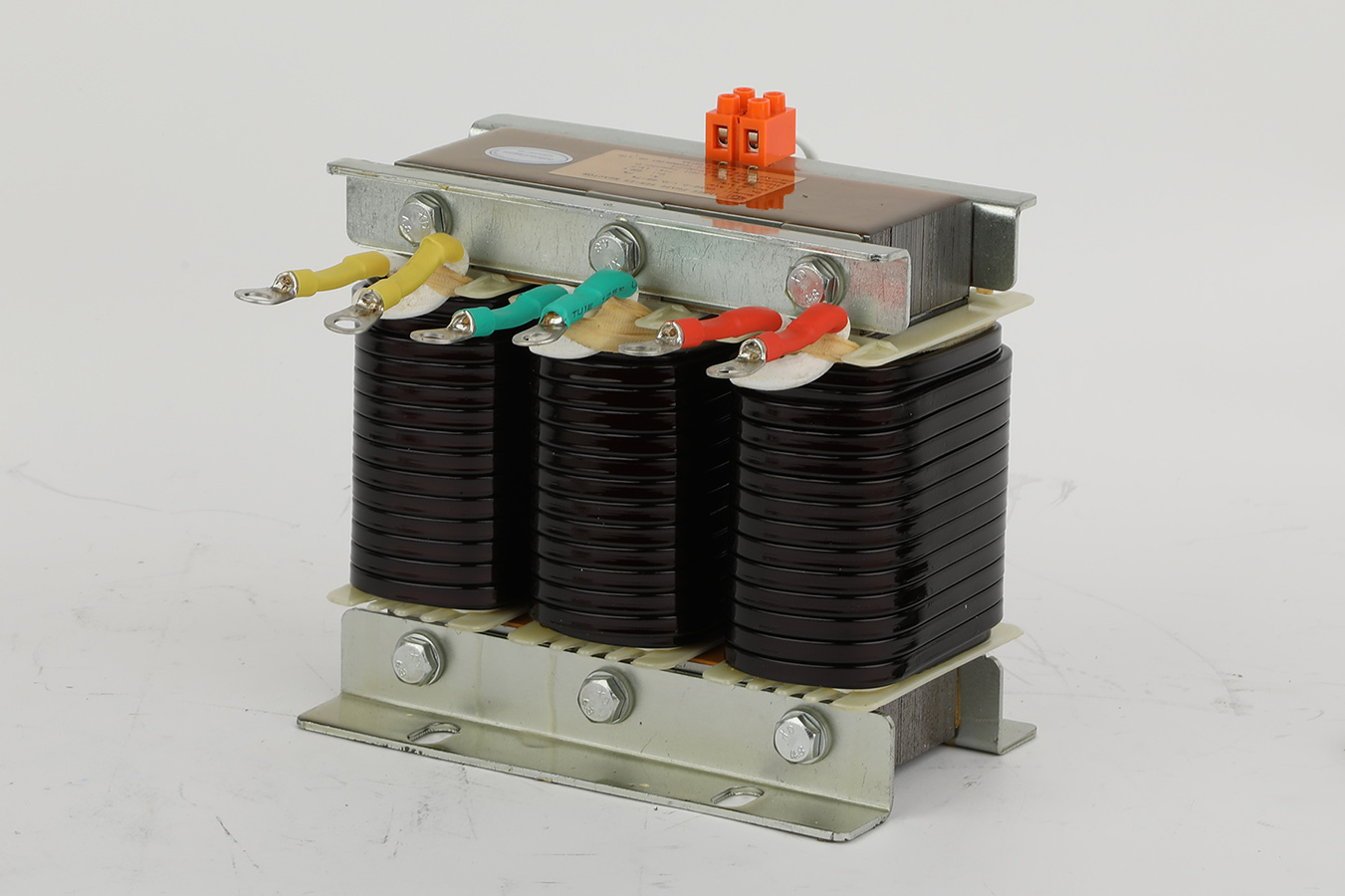

Az alacsony feszültségű meddőteljesítmény-kompenzáció terén nagy múlttal rendelkező gyártóként a Geyue Electric hatékony megoldásunkat javasolta az iparág által a kondenzátorok megbízhatóságának és kompenzációs hatékonyságának kiegyenlítésével kapcsolatos elismert kihívások megoldására. A miénkCKSG sorozatú reaktorokkiváló minőségű importált hidegen hengerelt, orientált szilícium acéllemezeket tartalmaznak maganyagként, lehetővé téve a reaktorok számára, hogy a kompenzációs folyamat során kiváló tulajdonságokat mutassanak alacsony veszteséggel és alacsony hőmérséklet-emelkedéssel. A CKSG sorozatú reaktorokat mérnökcsapatunk fejlesztette ki ismételt precíz számítások, valamint folyamatos frissítések és optimalizálások révén, hatékonyan elnyomva az egyes szubharmonikusokat és minimalizálva a kompenzációs kapacitásra gyakorolt ​​hatást. A Geyue Electric garantálja, hogy tudományos paraméter-választásunk és ésszerű kapacitás-illesztésünk segíthet az energiarendszer-kezelőknek a kondenzátorok megbízható védelmében a kompenzációs hatás feláldozása nélkül. Ha nem tudja, hogyan válassza ki helyesen a hangolóreaktor méretét, hogy biztosítsa a kondenzátorok védelmét a kompenzációs kapacitás veszélyeztetése nélkül, kérjük, küldje el kérdését a következő címre:info@gyele.com.cn. A Geyue Electric kész együttműködni Önnel a harmonikus problémák megoldásában és az elektromos rendszer működési minőségének javításában.
