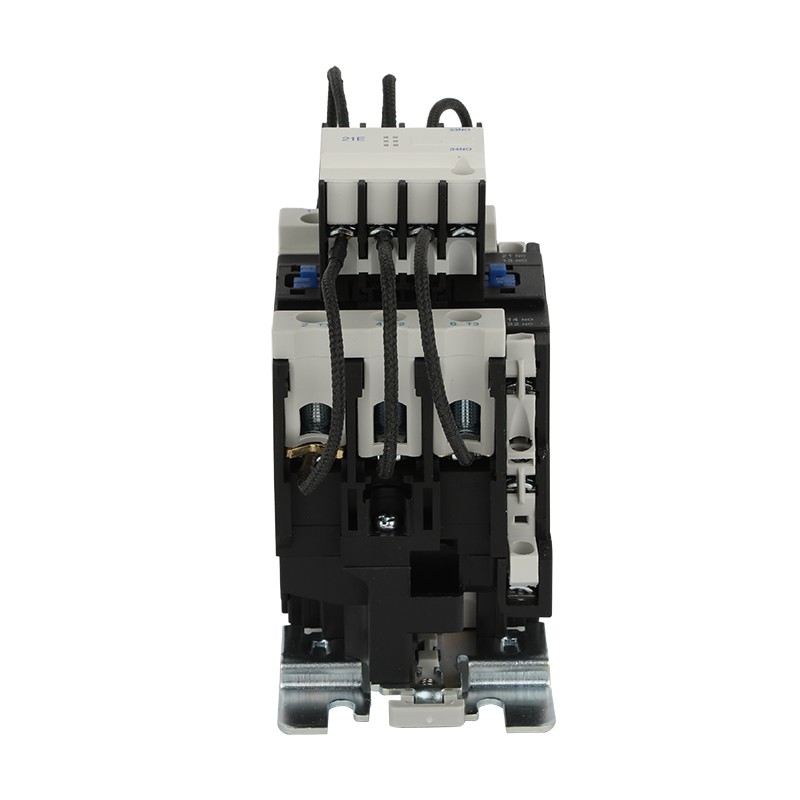

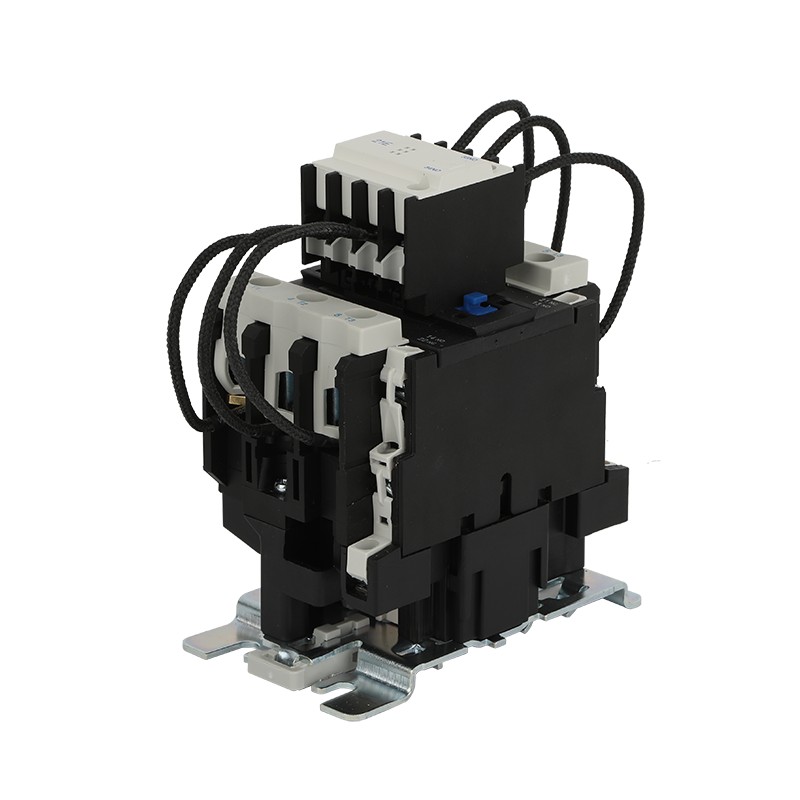

CJ19 sorozatú kondenzátorkapcsoló kontaktorok

Kisfeszültségű meddőteljesítmény kompenzációs rendszerben a kondenzátor kompenzációs áramkör megbízható kapcsolása a kulcsa a teljes kisfeszültségű meddőteljesítmény kompenzációs rendszer stabil működésének. Az alacsony feszültségű meddőteljesítmény-kompenzációs rendszerhez a CJ19 sorozatú kondenzátorkapcsoló kontaktorokhoz a legmegfelelőbb áramerősség kiválasztása olyan, mint a szívbillentyűk legmegfelelőbb méretű kiválasztása károsodott szívműködésű szívhez - ha az áramerősség túl kicsi, akkor a kontaktorok a túlterhelés miatt megsérülnek, túl nagy áramerősség esetén pedig a kontaktorok gazdaságossága és teljesítménye romlik. A Geyue Electric jól tudja, hogy a CJ19 sorozatú kondenzátorkapcsoló kontaktorok megfelelő kiválasztása sok felhasználó számára az igazi gond a gazdaságos és megbízható statikus kompenzációs megoldás kidolgozása során. Ez a cikk világosan elmagyarázza Önnek a tudományos módszert a CJ19 sorozatú kondenzátorkapcsoló kontaktorok legmegfelelőbb árambesorolására a kondenzátorkompenzációs áramkörben.

Ismerje meg a CJ19 sorozatú kondenzátorkapcsoló kontaktorok kizárólagos küldetését

Mindenekelőtt a felhasználóknak egyértelműen fel kell ismerniük, hogy a kondenzátorkapcsolási műveletek közvetlen végrehajtóiként a CJ19 sorozatú kondenzátorkapcsoló kontaktorok nem közönséges kontaktorok; olyan típusú mágneskapcsolók, amelyeket kifejezetten a lekapcsoló kondenzátorok bekapcsolására terveztek. Alapvető feladatuk, hogy biztonságosan kezeljék a kondenzátorok áramkörbe kapcsolásakor keletkező hatalmas záró túlfeszültséget. Ilyen működési körülmények között a közönséges kontaktorok hajlamosak az érintkezők hegesztésére vagy megolvadására, de a CJ19 sorozatú kondenzátorkapcsoló kontaktorok a magszerkezet és a mágneses áramkör speciális optimalizálása révén a túlfeszültséget a névleges áram 20-szorosára korlátozzák, így biztosítva saját elektromos élettartamukat. A CJ19 sorozatú kondenzátorkapcsoló kontaktorok "speciális természetének" megértése az első lépés a legmegfelelőbb áramerősség helyes kiválasztásához.

A CJ19 sorozatú kondenzátorkapcsoló mágneskapcsolók számára legmegfelelőbb áramerősség beállítása semmiképpen sem egyenlő azzal, hogy a kondenzátorok címkéjén feltüntetett paraméterek alapján egyszerűen direkt megfeleltetjük. A szigorú kiválasztási folyamat során két kulcsfontosságú, árammal kapcsolatos adatot kell figyelembe venni: az állandósult üzemi áramot és a dinamikus túlfeszültség-hatást.

Sajátítsa el az üzemi áram alapképletét

Az állandósult üzemi áram kiszámítása attól függ, hogy a kondenzátorok milyen maximális üzemi állapotot képviselnek a tényleges működésük során. A magképlet a következő: Üzemi áram (A) = Kondenzátor névleges kapacitása (kvar) / (√3 * Aktuális üzemi hálózati feszültség (kV)). Különösen fontos megjegyezni, hogy ha a kondenzátorok névleges feszültsége nagyobb, mint a rendszer üzemi feszültsége, akkor a kondenzátorok tényleges kimeneti kapacitása és árama négyzetes tényezővel csökken. Ebben a helyzetben a kontaktorok kiválasztásának alapja az adott rendszerben lévő kondenzátorok tényleges működési állapota, nem pedig a kondenzátorok adattábláján feltüntetett ideális paraméterek. Vagyis a CJ19 sorozatú kondenzátorkapcsoló kontaktoroknál a kondenzátorok csökkentés utáni tényleges üzemi árama alapján a legalkalmasabb névleges áramot kell kiválasztani, hogy kisebb és gazdaságosabb legyen.

Az azonban, hogy a CJ19 sorozatú kondenzátorkapcsoló kontaktorok sikeresen és biztonságosan el tudják látni a kondenzátorok be- és kikapcsolását, nagyban függ attól, hogy ellenállnak-e az áramkörben lévő dinamikus túlfeszültségnek. A CJ19 sorozatú kondenzátorkapcsoló kontaktorok névleges üzemi áramát azzal a feltétellel határozzák meg, hogy ellenállnak több ezer vagy akár több tízezer szabványos túlfeszültség-hatásnak. Ezért a leghatékonyabb és legpontosabb módszer a CJ19 sorozatú mágneskapcsolók számára legmegfelelőbb névleges áram kiválasztására a gyártó által biztosított "Kondenzátorkapacitás - Ajánlott kontaktormodell" összehasonlító táblázat. Például egy alacsony feszültségű meddőteljesítmény-kompenzációs rendszerben, amelynek névleges feszültsége 400 V, egy kondenzátor névleges kapacitása 30 kvar, és kondenzátoronként körülbelül 43 A állandósult áramerősséggel rendelkezik, figyelembe véve az áramkör túlfeszültségét, általában azt javasoljuk, hogy a felhasználók a CJ19 sorozatú kondenzátor kapcsolóáramú 6 A névleges áramerősségnél kisebb névleges áramot válasszanak.

Fontolja meg a legfontosabb helyszíni változókat a gyakorlati alkalmazásokban

Miközben a képlet és az összehasonlító táblázat használatát már kombinálja, a helyszíni változók alaposabb figyelembevétele lehetővé teszi a CJ19 sorozatú kondenzátorkapcsoló kontaktorok kiválasztását, amelyek áramerőssége közelebb áll a legmegfelelőbbhez. Az elsődleges figyelembe veendő változó a helyi meddőteljesítmény-kompenzációs projekt által elfogadott kapcsolási stratégia: egyegységes kapcsolásról van szó (azaz minden kondenzátort egymástól függetlenül vezérelnek és egyenként kapcsolnak)? Vagy több egységből álló csoportos és ciklikus kapcsolásról van szó (vagyis több kondenzátort fixen egy egységbe csoportosítanak, és egy ciklusban egy egészben kapcsolják, minden egyes kondenzátorcsoport a minimum egység)? „Csoportkapcsolási” stratégia alkalmazásakor, ha a kondenzátorok egyik csoportját (A csoport) először, majd a második kondenzátorcsoportot (B csoport) később kapcsoljuk be, akkor a kapcsoló zárásának pillanatában a B csoport által generált bekapcsolási áram nemcsak a hálózati feszültségből érkezik, hanem komolyabban, ez a kisülési áram a már feltöltött A csoportból a B csoportba fog vezetni. sokkal nagyobb ráhelyezett bekapcsolási áram, mint egyetlen csoport bekapcsolásakor. Jelenleg a CJ19 sorozatú kondenzátorkapcsoló kontaktorok specifikációját kell megfelelően korszerűsíteni, vagyis nagyobb névleges áramerősségű kontaktorokat kell választani. A második figyelembe veendő változó a rendszerharmonikus környezet: ha a háttérharmonikus tartalom magas, a kondenzátoráramkör a harmonikusok miatt megnő, és rezonanciaerősítést okozhat. Javasoljuk, hogy a számított üzemi áramérték alapján további 15%-25% tartalékot lefoglaljon, vagy előnyben részesítsen antiharmonikus intelligens kondenzátorokat. Az utolsó figyelembe veendő változó a beépítési mód és a munkakörnyezet: a sűrű beépítési mód és a rossz szellőzésű munkakörnyezet rontja a CJ19 sorozatú kondenzátorkapcsoló kontaktorok hőelvezetési feltételeit, ami befolyásolja teherbíró képességüket. A kiválasztásnál a specifikáció megfelelő frissítésére is szükség van, azaz nagyobb áramerősségű kontaktorokat kell választani.

A Geyue Electric egyablakos megoldásai

A stabil és megbízható kisfeszültségű meddőteljesítmény-kompenzációs rendszer létrehozásához a felhasználóknak sokkal többre van szükségük, mint a CJ19 sorozatú kondenzátorkapcsoló kontaktorok megfelelő illesztésén. Amire valóban szükség van, az az összes komponens közötti tökéletes koordináció, és pontosan ez az az alapvető érték, amelyet a Geyue Electric biztosít felhasználóinak.

A kisfeszültségű meddőteljesítmény kompenzáció területén nagy múltra visszatekintő professzionális gyártóként a Geyue Electric nemcsak a kiváló minőségű alkatrészek teljes skáláját kínálja a CJ19 sorozatú kondenzátorkapcsoló kontaktoroktól az antiharmonikus kondenzátorokig, sorozatreaktorokig és APFC vezérlőkig, hanem precíz terheléselemzésen és rendszerdiagnosztikán alapuló integrált megoldást is kínál. Technikai csapatunk alaposan átgondolja az Ön elosztási szerkezetét, terhelési jellemzőit és harmonikus viszonyait, és egy komplett rendszert tervez az Ön számára a precíz kiválasztástól az optimalizált huzalozásig, biztosítva az egyes áramkörök biztonságos illeszkedését, hogy a kompenzációs eszköz ne csak hatékonyan javítsa a teljesítménytényezőt, hanem hosszabb élettartamot és alacsonyabb karbantartási költségeket is elérjen.
