Osztott fázisú kompenzáló hengerkondenzátor

Az alacsony feszültségű áramelosztó rendszerekben a meddőteljesítmény-kompenzáció kulcsfontosságú lépés a hálózat hatékonyságának növelésében és a hálózati veszteségek csökkentésében. A kompenzációs áramkör központi elemeként az osztott fázisú kompenzáló hengerkondenzátorok teljesítménye közvetlenül befolyásolja a rendszer stabilitását és a berendezés biztonságát. Közülük a fázisok közötti elektromágneses interferencia kulcskérdés, amellyel foglalkozni kell a kondenzátorok tervezése és működése során. Ha a többfázisú kondenzátorok sűrűn vannak elhelyezve egy zárt térben, a szomszédos fázisok közötti elektromágneses mezők összekapcsolódnak egymással, ami helyi túlmelegedést, harmonikus erősítést és akár alkatrészhibákat is okozhat. Ezért az osztott fázisú kompenzáló hengerkondenzátorok kiváló szerkezeti kialakítása az alapja a hatékony fázisközi elektromágneses árnyékolás elérésének és a kondenzátorok hosszú távú megbízható működésének.

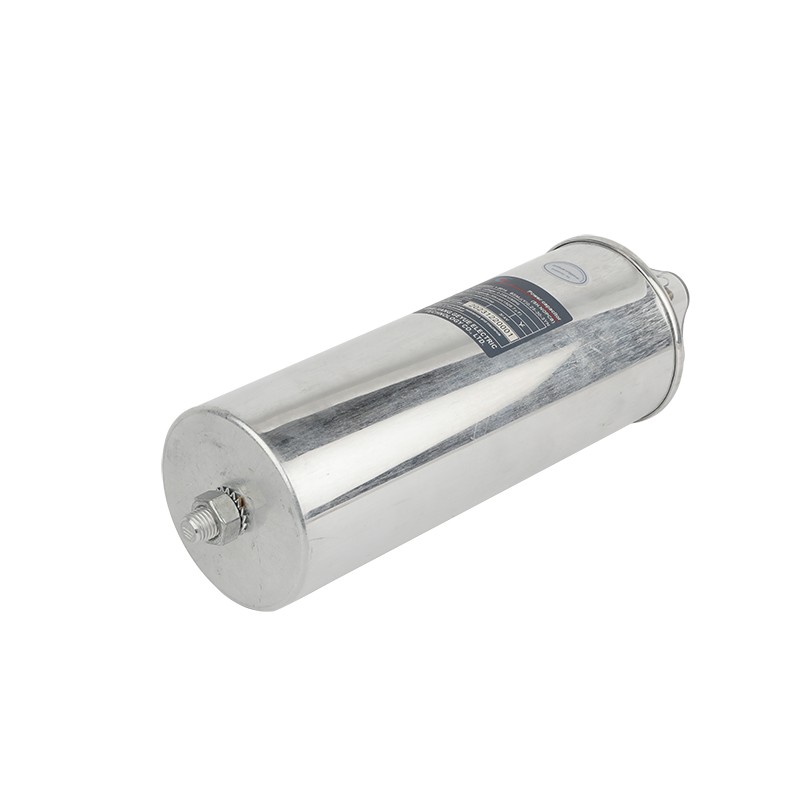

Az osztott fázisú kompenzáló hengerkondenzátor árnyékolásának első védelmi vonala a külső héj anyagának kiválasztásában és kezelésében rejlik. A Geyue Electric nagy tisztaságú alumíniumot használ az osztott fázisú kompenzáló hengerkondenzátorok külső burkolataként. Az alumínium héj felülete speciális oxidációs folyamaton megy keresztül, így sűrű szigetelőréteg jön létre, amely nemcsak jó elektromágneses árnyékoló hatást ér el, hanem elektromos szigetelést is biztosít a héj és a belső alkatrészek között. Az alumínium héj belső oldalára termékfejlesztő csapatunk egy amorf ötvözet anyagból készült mágneses árnyékolást ad. Ez az anyag nagy mágneses permeabilitással és alacsony hiszterézis jellemzőkkel rendelkezik, amely hatékonyan képes elnyelni és eloszlatni a fázisok közötti szórt mágneses fluxusokat, megakadályozva, hogy a mágneses mezők behatoljanak a héjba, és interferenciát okozzanak a külső vagy más fázisokban. A kétrétegű árnyékoló szerkezet egyszerre teljesíti mind az elektromos tér, mind a mágneses tér árnyékolás követelményeit, viszonylag tiszta elektromágneses környezetet teremtve a kondenzátorok belsejében.

Az osztott fázisú kompenzáló hengerkondenzátorok magjainak kialakításánál a fázisok közötti elektromágneses interferencia elnyomása elsősorban fizikai leválasztással és közegoptimalizálással valósul meg. A Geyue Electric minden fáziskondenzátormagot különálló kamrába foglal egy alumínium burkolaton belül. A kamrákat megvastagított fém válaszfalak választják el, maguk a válaszfalak pedig földeltek, így Faraday ketrec effektus jön létre, amely blokkolja a fázisok közötti elektromágneses terek közvetlen csatolását. Cégünk teljesen száraz fémezett polipropilén fóliát használ a tekercselés dielektromos anyagaként. Az ilyen fóliák ugyanis rendkívül alacsony veszteségi tényezővel és kiváló öngyógyító tulajdonságokkal rendelkeznek. Ezen felül mérnökeink a rétegek közé nanokerámia részecskékkel impregnált szigetelőréteget is tettek, amely tovább növeli a fémezett polipropilén fóliák dielektromos szilárdságát és hőleadó képességét, valamint csökkenti a dielektromos polarizáció okozta fázisok közötti áthallást.

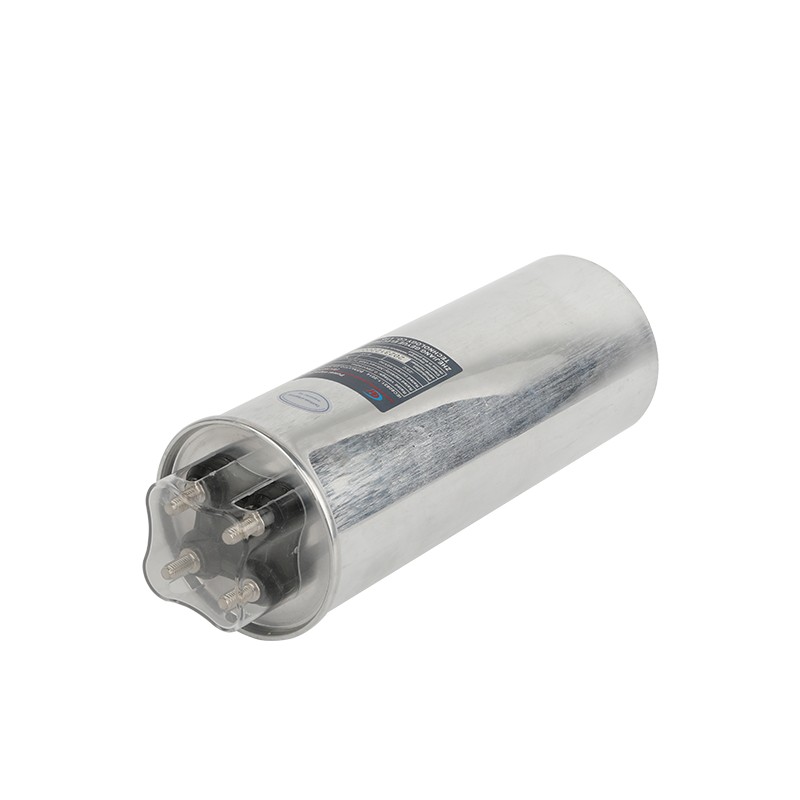

Az osztott fázisú kompenzáló hengerkondenzátorok belső vezetőinek sorkapcsai elrendezése és bekötési mintája jelentős hatással van a fázisok közötti elektromágneses interferenciára. A Geyue Electric a háromfázisú csatlakozókapcsokat egyenlő oldalú háromszög mintázatban helyezte el a hengeres ház tetején, növelve a fázisok közötti elektromos távolságot, és kerámia szigetelő hüvelyeket szerelt a kapcsok tövébe. A belső csatlakozóelem szerkezeteként lapos rézszalag-szerkezetet alkalmaztunk, majd a csatlakozóelem felületét ezüsttel bevontuk az érintkezési ellenállás csökkentése érdekében. Minden csatlakozási pont szigetelő kapcsokkal van rögzítve, hogy elkerüljük a párhuzamos huzalozás okozta kölcsönös induktivitást. A Geyue Electric osztott fázisú kompenzáló hengerkondenzátoraiban minden fázishoz független áramutakat terveztünk, amelyek a legrövidebb távolságon keresztül kapcsolódnak a kivezetésekhez, minimalizálva az áramkör területét és csökkentve az elektromágneses sugárzást.

A teljes összeszerelési folyamat a végső garancia az árnyékoló hatásra. Az osztott fázisú kompenzáló hengerkondenzátorok összeszerelése során a Geyue Electric egy fejlett vákuumimpregnálási eljárást alkalmaz, nagy teljesítményű mikrokristályos viaszt használva impregnálószerként. Vákuumos környezetben a mikrokristályos viasz teljesen behatol és kitölti a kondenzátorhéjon belüli minden apró rést, ezáltal teljesen eltávolítja a belső levegőt és a nedvességet, valamint kiküszöböli a kondenzátor esetleges helyi kisülési veszélyeit. A mikrokristályos viasz kiváló elektromos szigetelő tulajdonságokkal és stabil fizikai jellemzőkkel rendelkezik. Egyenletes kitöltése nemcsak a belső szigetelési szilárdságot erősíti, hanem hatékony belső elektromágneses árnyékoló réteget is képez, amely képes elnyelni és csillapítani a váltakozó nagyfrekvenciás interferenciákat. A mikrokristályos viasz jó hővezető képessége ugyanakkor segíti a működés közben keletkező hő egyenletes elvezetését, elkerülve a lokális hotspotok kialakulását, és tovább fokozza a kondenzátor működésének stabilitását. A kondenzátorhéj véglemezei lézeres hegesztéssel tartósan tömítettek az árnyékoló szerkezet folytonosságának és integritásának biztosítása, valamint a külső környezet hatásának megelőzése érdekében. Cégünk emellett minden kondenzátorhoz külön földelő terminált tervez, valamint belső vezető rugós lemezek segítségével megbízhatóan földeli a fémhéjat és az árnyékoló réteget, kis impedanciájú kisülési utat biztosítva a fázisok között és kívülről bevitt váltakozó zavaró jeleknek, hatékonyan elkerülve a töltés felhalmozódását, valamint biztosítva a berendezés és a rendszer biztonságát.

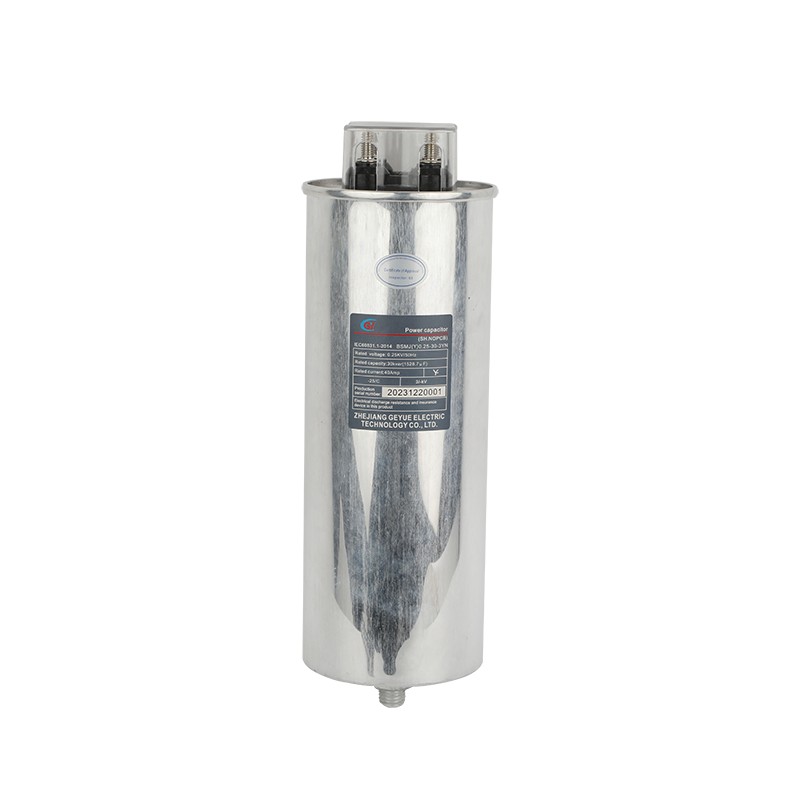

Professzionális gyártóként a kisfeszültségű meddőteljesítmény-kompenzáció területén Kínában, a Geyue Electric több mint tizenöt éve foglalkozik ezzel az iparággal, saját gyárral, valamint teljes kutatás-fejlesztési és tesztelési rendszerrel. Ezért mélyen megértjük az energiafelhasználók szigorú követelményeit az osztott fázisú kompenzáló hengerkondenzátorok stabilitására és megbízhatóságára vonatkozóan. A Geyue Electric a kondenzátorok tervezése során mindig az elektromágneses kompatibilitást és a hosszú távú működési megbízhatóságot tartja a legfontosabb mutatóknak. Az anyagokon, szerkezeten és folyamaton átívelő átfogó tervezési koncepción alapuló BSMJ(Y) sorozatú osztott fázisú kompenzáló hengerkondenzátoraink ennek a műszaki ötletnek a koncentrált megtestesítői. Ez a terméksorozat egyedülálló mikrokristályos viaszos vákuumimpregnálási eljárásával és teljesen árnyékolt szerkezeti kialakításával nemcsak kiváló fázisközi elektromágneses interferencia-elnyomást tesz lehetővé, hanem jól teljesít a túlfeszültség-tűrés, a hőmérséklet-emelkedés szabályozása és a hosszú távú működési élettartam terén is. A BSMJ(Y) sorozatú osztott fázisú kompenzáló hengerkondenzátorainkat széles körben alkalmazzák különféle ipari üzemek, kereskedelmi épületek és közintézmények áramelosztó rendszereiben, segítve sok ügyfelet a hatékony, tiszta és stabil meddőteljesítmény-kompenzáció elérésében. A Geyue Electric a jövőben is a szilárd gyártási folyamatokra és a legmodernebb tervezési innovációkra támaszkodik, hogy megbízható terméktámogatást nyújtson az energiahatékonyság javításához és az energiarendszer jó minőségű működéséhez.
