Egyfázisú hengeres kondenzátor

Az egyfázisú kisfeszültségű áramelosztó rendszerben az egyfázisú hengerkondenzátorok kapcsolási működése olyan, mint egy táncosé, akinek pontosan kell szabályoznia a ritmust. A kondenzátorok által a kapcsolás pillanatában generált bekapcsolási áram potenciálisan látens zavarlá válhat, amely befolyásolja a rendszer stabil működését. Az egyfázisú hengeres kondenzátorok bekapcsolási áramának egyedi jellemzőinek alapos ismerete és a hatékony elnyomási stratégiák elsajátítása a hatékony és megbízható kompenzációs rendszer felépítésének fontos műszaki alapja.

A háromfázisú rendszer túlfeszültségi viselkedéséhez képest az egyfázisú hengerkondenzátor be- vagy kikapcsolásakor keletkező túlfeszültség jelentősebb véletlenszerűséget és kiszámíthatatlanságot mutat. Ha a kondenzátort csúcsfeszültségen csatlakoztatjuk a hálózathoz, a benne tárolt energia szinte nulla. Ebben a pillanatban a hálózati feszültség éles töltőhatást fejt ki a kondenzátorra a vonali impedancián keresztül, aminek következtében a pillanatnyi áram potenciálisan a névleges áram többszörösét is elérheti. Ez a nagyfrekvenciás, nagy amplitúdójú tranziens áram nemcsak a rendszer feszültségének hirtelen csökkenését okozza, hanem hatalmas elektrodinamikai erőt is generál a kondenzátor belsejében. Ennek az elektrodinamikus erőnek a hosszú távú felhalmozódása a fémezett filmelektródák kifáradásához és károsodásához vezet. Különösen azokban a rendszerekben, ahol néhány kondenzátor már üzemel, a később csatlakoztatott kondenzátorok is ki vannak téve a már feltöltött kondenzátorok fordított kisülési hatásának. Ez a többforrású szuperponált túlfeszültség-jelenség összetettebb, mint a háromfázisú rendszeré.

Az egyfázisú hengeres kondenzátorok bekapcsolási áramának elnyomására két szempontból kell erőfeszítéseket tenni: az időzítés szabályozása és az impedancia kezelése. A bekapcsolási áram megszüntetésének leghatékonyabb módja a feszültség nulla-keresztezésén alapuló szinkron kapcsolási technológia alkalmazása, amely alapvetően elkerüli a töltési pillanatban a feszültséglépést, és lehetővé teszi, hogy az egyfázisú kondenzátor zökkenőmentesen csatlakozzon az elektromos hálózathoz a feszültség nulla-keresztezési pontján. A szinkron kapcsolási feltétel nélküli rendszerek esetében a leggazdaságosabb és legpraktikusabb választás egy adott reaktor sorba kapcsolása minden kondenzátorhoz. A reaktoron keresztüli áramkör impedanciájának növelésével az áramemelkedési sebesség hatékonyan korlátozott, és a bekapcsolási áramarány a névleges áram ötszörösén belül szabályozható. Több párhuzamosan kapcsolt kondenzátor esetén minimális kapcsolási időintervallumot kell beállítani, hogy az előző kondenzátorcsoport a következő kondenzátorok üzembe helyezése előtt befejezze a töltési folyamatot, elkerülve a kondenzátorok közötti kölcsönös hatást.

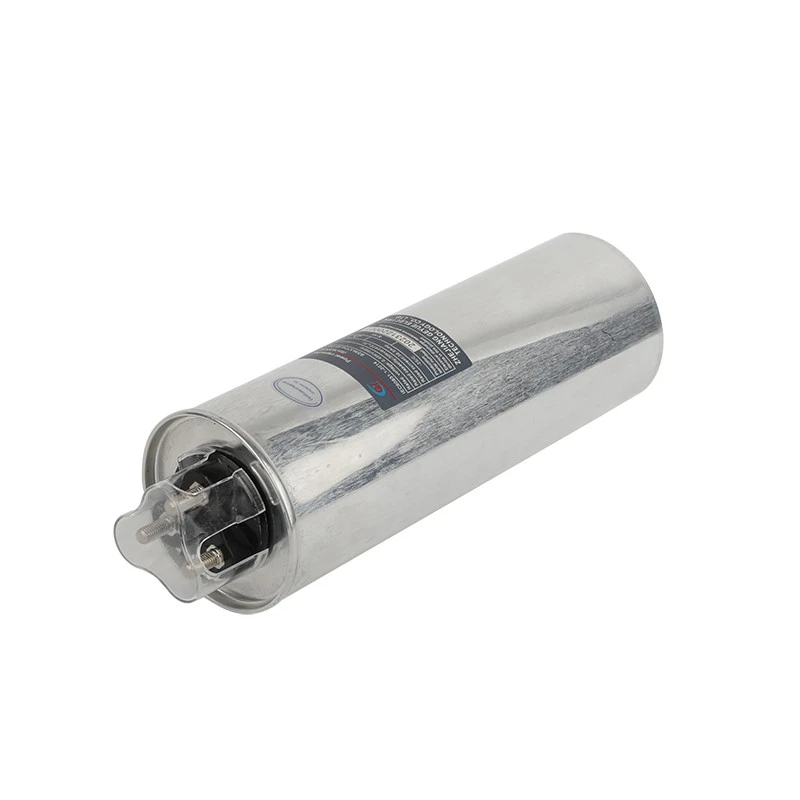

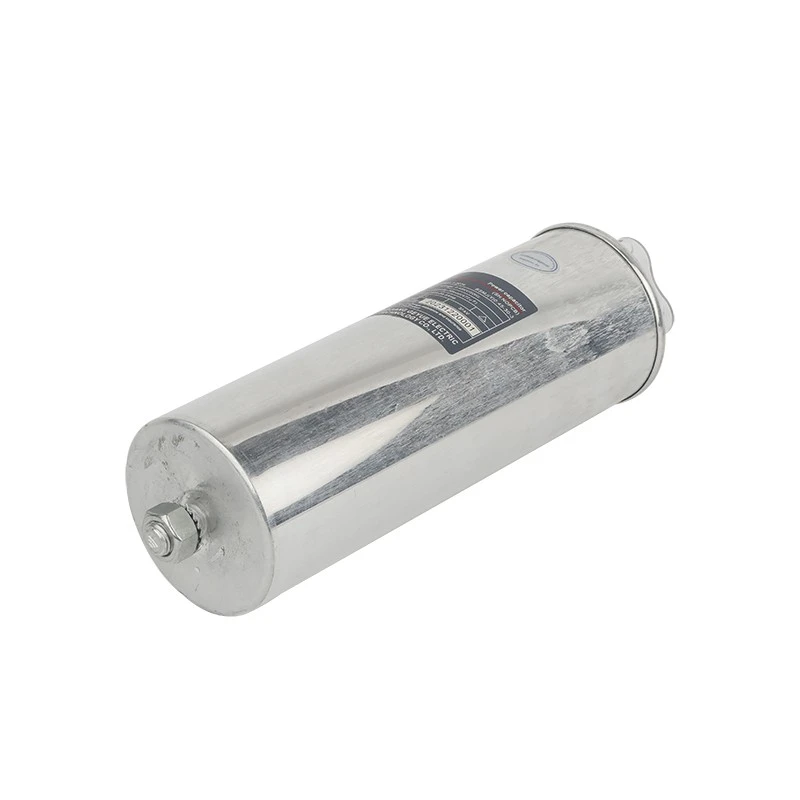

A Geyue Electric átfogóan optimalizálta a BSMJ(Y) sorozatú egyfázisú hengerkondenzátorok bekapcsolási áramjellemzőit. A belső csatlakozási szerkezet és az elektródák kialakításának fejlesztésével cégünk jelentősen megnövelte ennek a kondenzátorsorozatnak a mechanikai szilárdságát a bekapcsolási áramütésekkel szemben. Az általunk biztosított dedikált áramkorlátozó reaktor pontosan paraméterezett, és biztonságos tartományon belül tudja korlátozni a bekapcsolási áramot anélkül, hogy befolyásolná a normál kompenzációs teljesítményt. Speciális igényű ügyfelek számára intelligens kondenzátor modulokat is tudunk biztosítani beépített szilárdtest relékkel, amelyek lehetővé teszik az ügyfelek számára a valódi bekapcsolás nélküli kapcsolást.
