Reaktorok alacsony feszültségű kompenzációs szekrényekben: Szükséges felszerelés vagy többletköltség?

A gyárban lévő kompenzációs kabinet gyakran kiégi -e akondenzátor? Vagy a mérés azt találta, hogy az elektromos rács harmonikája túl nagy, és még a kapcsoló is szikrázható, amikor a kondenzátort be- és kikapcsolják. A kondenzátor károsodásának oka lehet a sorozatreaktor hiánya. Mivel egy 400 V -os elektromos hálózatban két hátrány van, amikor a kondenzátor közvetlenül csatlakozik az elektromos hálózathoz. Az egyik az, hogy az ütközési áram eléri a csúcspontját a bekapcsolás pillanatában, amely könnyen megégethető a kapcsoló csatlakozójának. A második az, hogy a harmonikus áram túl nagy, ami miatt a kondenzátor komolyan felmelegszik, vagy akár éget. A megfelelő paraméterekkel rendelkező reaktorral felszerelve hatékonyan megoldhatja ezt a két problémát. Ez a cikk elmagyarázza, hogy a reaktor szükséges -e a reaktor működési elvének, a kompenzációs kabinetben játszott szerepének és a tényleges működési hatás leírásával.

Az alacsony feszültség működési alapelvesorozatú reaktor

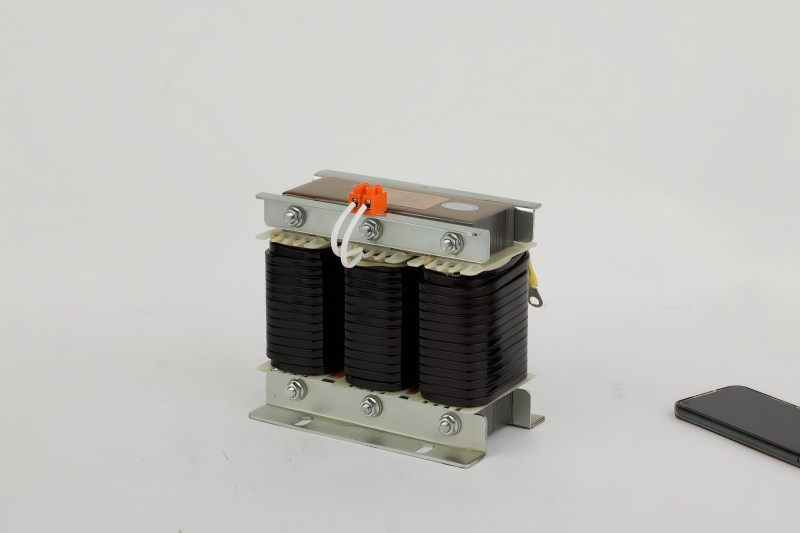

A reaktor egy vasmagból és egy tekercsből áll, amelyet sorban csatlakoztatnak a kompenzációs szekrény kondenzátora előtt. Amikor az áram áthalad a tekercsen, a vasmag mágneses mezőt generál, amely ellenállhat az áram változásának. Jelenleg a kondenzátor energiájú, az áram hirtelen növekszik, és a mágneses mező fordított erőt generál, ezáltal korlátozva az ütközési áramot a biztonságos tartományra. Ha az elektromos rácsban nagyfrekvenciás kóbor áramot generál, a tekercs erősebb ellenállást eredményez, ami az áram hőre alakul és fogyaszt. Ezen műveletek révén a kondenzátor védett a túlzott áram és a túlmelegedés miatti károktól.

A reaktor szerepe a kompenzációs kabinetben

Amint a fenti munkavánban említettük, a reaktor elnyomhatja a hatalmas áramot, amelyet ateljesítménykondenzátorHa a normál érték tízszeresére energiájára van, megvédi a kapcsolót az olvadástól és a hegesztéstől. Ez a funkció annak megakadályozása, hogy a berendezés égjen, amikor be van kapcsolva. Egy másik funkció a magas frekvenciájú zaj elfogása. A reaktor e két funkciója meghosszabbíthatja a kondenzátor élettartamát. A kompenzációs szekrényben lévő kondenzátorok a reaktor nélküli kondenzátorok 2 év alatt selejtezhetők. A reaktorral való felszerelés után a kompenzációs szekrény több mint 8 évig használható, ami nagymértékben csökkenti a karbantartási költségeket. Ezt a két funkciót nem lehet más összetevők helyettesíteni. A reaktor nélküli kompenzációs szekrény elkerülhetetlenül megégetni fog, amikor be van kapcsolva, vagy a kondenzátorok megsérülnek a tételekben, ami tükrözi a reaktor szükségességét.

Hogyan válasszunk egy megfelelő sorozatú reaktorot

A megfelelő reaktor kiválasztásához két fő szempont van: az egyik a megfelelő reaktancia sebesség kiválasztása, a másik pedig a megfelelő áramhordozó kapacitás kiválasztása.

A reaktancia sebessége a reaktor ellenállási szilárdságára utal a magas frekvenciájú áramra. Ha ez egy gyárban lévő gép, például szerszámgép, fröccsöntő gép vagy más berendezés, vagy fotovoltaikus energiatermelés, akkor válassza a válasszon egyreaktor7%-os reaktanciaarány mellett, mivel blokkolhatja az ezen berendezések által generált 250 Hz-es magas frekvenciájú harmonikusokat. Ha ez egy nagy LED -es képernyő egy bevásárlóközpontban, egy központi számítógépes tápegységben vagy töltőhalom eszközben, akkor válasszon egy reaktorot 14%-os reaktanciaarányú, mivel ez blokkolhatja az ezen berendezések által generált 150 Hz -es harmonikusokat.

Ezenkívül meg kell választani a megfelelő áramkapacitást. A reaktoron átmenő áramnak nagyobbnak kell lennie, mint a kondenzátor névleges áramának 1,35 -szerese. Mivel a tényleges működés esetén az energiahálózatban lévő harmonikusok növelik a teljes áramot, és a reaktor tekercs túlterhelésének és égetésének elkerülése érdekében elegendő margót kell fenntartani.

Röviden: válasszon 7% -ot a gyári gépekhez és 14% -ot a LED -képernyőkhöz. A reaktor árama megegyezik a kondenzátorárammal, szorozva 1,35 -rel. Az összeszerelés után érintse meg a reaktor burkolatát. Ha három másodpercnél hosszabb ideig nem meleg, akkor képesített.

Tényleges működési hatás

Amikor a szivattyúgyár kompenzációs szekrénye nem volt felszerelve egy reaktorral, a kondenzátor üzemi hőmérséklete akár 85 Celsius fokot is meghaladva, meghaladva a 70 Celsius fokozatot. A kondenzátorok közel 40% -a évente kiégne. A telepítés után a7% reaktor, a kondenzátor hőmérséklete körülbelül 55 Celsius fokra esett, és az energiahálózatban lévő harmonikusok aránya 19% -ról 6% -ra esett vissza. A kondenzátor élettartamát átlagosan két évről több mint nyolc évre meghosszabbították. Ez a változás miatt a berendezés stabilabban működött, és megtakarította a karbantartási költségeket.
