Hogyan lehet eltávolítani az energiahálózat harmonikus szennyezését valós időben? Az intelligens APF sorozatú aktív tápegység a választ adja meg!

Az elektromos berendezések, például a frekvenciaváltók és az egyenirányítók széles körben használnak harmonikusokat. Ezek a szabálytalan áramok a berendezések túlmelegedését, csökkentett hatékonyságát és az érzékeny eszközök károsodását okozhatják, ami hatalmas gazdasági veszteségeket okozhat. A hagyományos passzív szűrő PPF már nem képes kielégíteni a jelenlegi komplex harmonikus vezérlési igényeket az egyetlen szűrési képessége, a lassú válaszsebesség és a rezonancia okozási kockázata miatt. Az APF sorozat aktív teljesítményszűrője jobb, mint a PPF, és valós időben dinamikusan kompenzálhatja a harmonikus áramokat. Ez a cikk elmagyarázza aAPF sorozat aktív teljesítményszűrőjeés mutassa be alapvető előnyeit a hagyományos szűrőkhöz képest. Ha megtanulja, hogy az APF sorozat aktív teljesítményszűrője hatékonyan oldja meg a harmonikus problémát, jobban megérti annak fontos szerepét az energiaminőség javításában, a berendezések biztonságának biztosításában és az energiahatékonyság javításában.

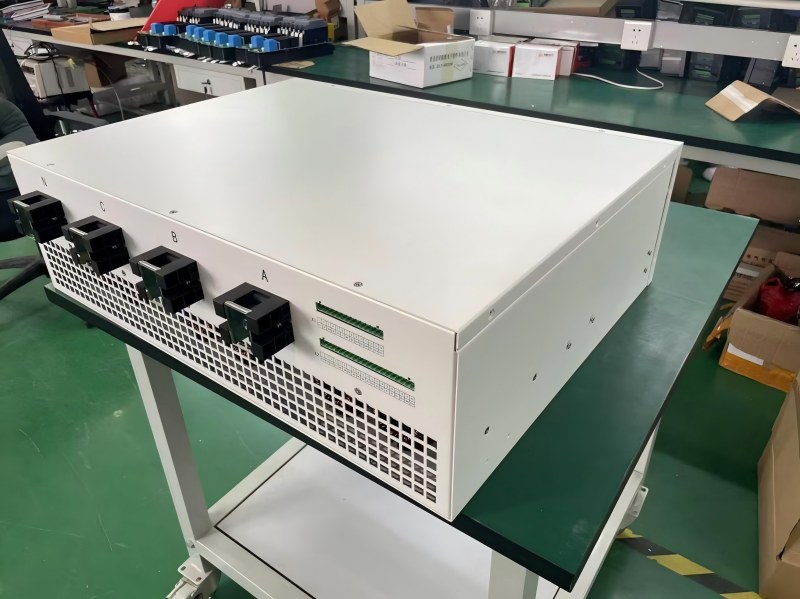

Mi az APF sorozat aktív teljesítményszűrője?

APF sorozat aktív teljesítményszűrőjeegy professzionális harmonikus vezérlőberendezés, amelyet a Power Electronics technológia gyárt. Alapvető funkciója az, hogy valós időben felismerje és dinamikusan kiküszöbölje a harmonikus áramlatokat az elektromos hálózatban, hatékonyan oldja meg a nemlineáris terhelések, például inverterek vagy egyenirányítók által okozott energiaminőségi problémákat. A PPF hagyományos szűrők passzív szűrésétől eltérően az APF aktív szűrő egy aktív kompenzációs áram, amely megoldhatja a különféle forgatókönyvek, például ipari gyárak, adatközpontok és orvosi létesítmények harmonikus elnyomási igényeit, és kulcsfontosságú eszköz az energiaminőség optimalizálásához.

Mi az APF sorozat aktív teljesítményszűrőjének működési elve?

AAPF sorozat aktív teljesítményszűrőjeA valós idejű megfigyelés révén összegyűjti az áramhálózat áramát, és pontosan azonosítja azokat a harmonikákat, amelyeket nagysebességű érzékelőkön keresztül kell feldolgozni. Az integrált DSP és az FPGA chip a szűrő magvezérlőegysége, amely ezeket az áramokat valós időben elemezheti a pillanatnyi reaktív teljesítmény -elméleti algoritmus révén, és meghatározhatja a harmonikus amplitúdót és a fázis paramétereit, amelyeket a 3ms -en belül eltolódni kell. Ezt követően a beépített IGBT teljesítmény-átalakító azonnal kompenzációs áramot generál, ugyanolyan amplitúdóval, mint a harmonikus, de ellentétes fázis a számítási eredmények szerint, és ezt az áramot az elektromos hálózatba injektálják a harmonikusok kiküszöbölésére, végül kiküszöbölve a harmonikusok több mint 95% -át.

Mi az APF sorozat aktív teljesítményszűrőjének alapvető értéke?

APF sorozat aktív teljesítményszűrőjeA következő előnyöket hozhatja a harmonikusok ellenőrzéséhez az elektromos hálózatban. Először is megakadályozhatja a transzformátor túlmelegedését és csökkentheti a kapcsolódó energiaveszteségeket. Ez nagymértékben elnyomhatja a relékvédő eszközök hamis kioldását a harmonikus interferencia miatt, csökkentve a hamis kioldási sebességét 90%-kal. Másodszor, csökkentheti a kulcsfontosságú berendezések, például a kondenzátorok és a motorok elvesztését, és meghosszabbíthatja szolgálati élettartamát. Ugyanakkor felszabadíthatja a harmonikus áram által elfoglalt transzformátor tényleges kapacitását, ezáltal javítva az egész tápegység megbízhatóságát és gazdaságát.

Milyen előnyöket jelent az APF összehasonlítva a PPF -hez?

APF sorozat aktív teljesítményszűrőjejelentős átfogó előnyei vannak a PPF passzív szűrőkkel szemben. Alapvető előnye a dinamikus valós idejű beállítási képességében rejlik. Az APF reagálhat a harmonikus változásokra 5 ms -en belül, és dinamikus harmonikus követési képességeket érhet el, míg a PPF -nek 100 ms -re van szüksége a harmonikus változásokra való reagáláshoz, amely 20 -szor gyorsabb, mint a PPF. Ez nagy segítséget nyújt az elektromos hálózatoknak, ahol a változó frekvenciájú berendezések több mint 60%-ot tesznek ki. Az APF képes lefedni a 2-150 teljes frekvenciájú harmonikát, míg a PPF-et az LC rezonanciapont kialakítása korlátozza, és csak kis számú előre beállított frekvenciapontot célozhat meg, és a tényleges tényleges sávszélesség kevesebb, mint a középső frekvencia ± 5% -a. Ez a korlátozás vak helyet okoz a többfrekvenciás harmonikus forgatókönyvek, például az orvosi berendezések és az adatközpontok kezelésében. A rendszerbiztonság szempontjából az APF az intelligens impedancia -szabályozás révén kiküszöböli a rács rezonanciájának kockázatát, míg a PPF harmonikus erősítést okozhat, vagy akár berendezéseket is okozhat. 2019 -ben a PPF rezonancia baleset egy bizonyos autógyárban közvetlenül 350 000 dollárt veszített el. Az APF egyidejűleg integrálhatja az átfogó energiagazdálkodási funkciókat, például a reaktív energiakompenzációt, míg a PPF csak egyetlen szűrési funkcióval rendelkezik. Az APF életciklusában szinte karbantartásmentes, csökkentve az általános költségeket 10 évig, míg a PPF megköveteli a kondenzátorok rendszeres cseréjét és a folyamatos karbantartási költségeket. Az APF és a PPF közötti alapvető különbség a műszaki útvonalon rejlik. A PPF passzív anti-adaptív eszköz, míg az APF egy aktív irányítási rendszer, amely az elektronikus zárt hurkú vezérlést használja.
