Pontosan mi a kondenzátor?

15 éve vagyok a villamosmérnöki iparban. Ma beszéljünk a kompenzációs szekrényekben lévő kondenzátorokról.

1. Mi az a kondenzátor?

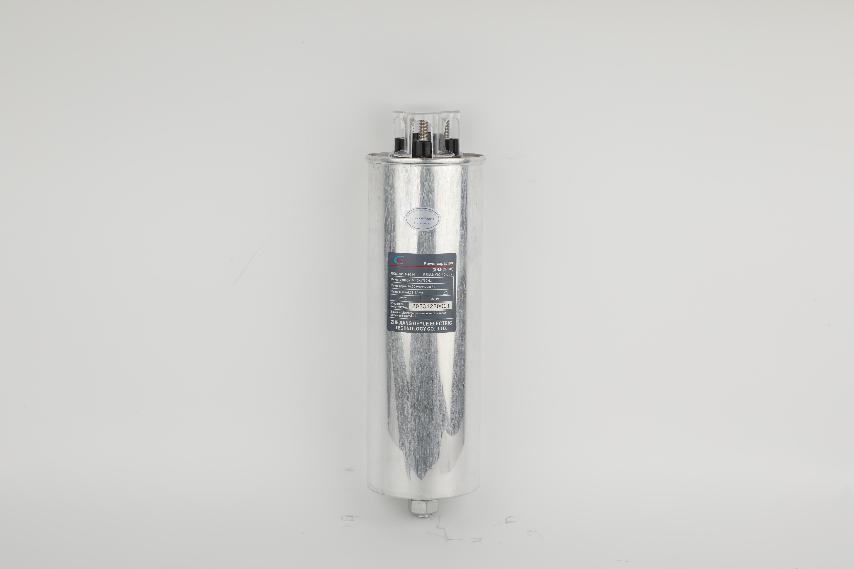

EnergiakondenzátorokJátsszon alapvető szerepet az energiacserében a reaktív energiakompenzációs rendszerekben. Ez az ezüstös fehér henger, 400 V/30kVAR alacsony feszültségű hagyományos típus. Vegyük szét, és nézzük meg. Három részre oszlik: héj, mag és mikrokristályos viasz.

Vastag alumínium héj kb. 2 mm vastag, robbanásbiztos változat, nyomószelep tetején. Ha az eszköz túlmeleged. Ez a nyomásszelep permetezheti a forró gázt oldalra, elkerülve mások bántását. Ez egyfajta védőeszköz.

A belsejében lévő fémes polipropilén film 20 méter hosszú. Az alumínium-cink bevonat vastagsága olyan, mint a pók selyem. Az öngyógyulás erre a folyamatra támaszkodik, ha az elektromosság behatolna, a bontási pont körüli alumíniumréteg automatikusan elpárolog, és egy szigetelő területet képez, automatikusan izolálja a hibapontot.

A mikrokristályos viaszt impregnáló szerként használják, szobahőmérsékleten szilárd, a csepp olvadáspont magasabb, mint 70 ℃. Nem kell aggódnia az olajszivárgás miatt a használat során, a környezetszennyezést kerülni kell. Nemcsak a száraz szerkezet jellemzőivel rendelkezik, hanem az impregnálás előnyeivel is rendelkezik.

2. Miért elválaszthatatlan az ipari energiaeloszlás?

Mert ha a teljesítménytényező nem felel meg a szabványnak, az áramellátási iroda bírságot fog kiszabni. Például:

Ha az ipari energiaeloszlás nincs felszerelvekondenzátorok,

Ha a 200 kW -os gép működik, akkor a tényleges energiahálózatnak 260 kW -ot kell biztosítania. A 60 kW -os felesleg reaktív energia, és a villamosenergia -számlát 260 kW alapján kell kiszámítani.

De ha a kondenzátor telepítve van. A tényleges villamosenergia -hálózatnak csak 210 kW -ot kell biztosítania, ha fizetés nélkül 50 kW -ot takarít meg, és a villamosenergia -számla 19%-kal csökken.

És mivel a teljesítménytényező standardnak felel meg, nincs szükség bírságra.

3. Hogyan válasszon kondenzátort

Mindenekelőtt a környezet szerint, ha északon van, akkor alacsony hőmérsékletű ellenálló anyagokat kell választania, amelyek normálisan működhetnek -40 ℃ környezetben. Ha délen van, akkor ki kell választania a nedvességbiztosokat, amelyek nem fognak rövidzárlatot, még akkor sem, ha a páratartalom akár 90%-ot is. Ha ez egy vegyipar, akkor a korrózióellenes lehetőségeket kell választania.

Ezután az anyagválasztás szerint szükségünk van egy fémes polipropilén filmre, amelynek négyzet alakú rezisztenciája van, mivel erősebb öngyógyító képességgel rendelkezik, és az impregnáló szernek mikrokristályos viasznak kell lennie, mivel biztonságosabb, mint az olaj, nem szivárogol ki az olajat, és környezetbarátabb. A terminálnak tiszta réznek kell lennie, a tiszta réznek a legjobb hővezető képessége van, és nem fog rozsdásodni.

4. Hogyan kell fenntartani

Az első lépés a hang meghallgatása. Amikor a gép normálisan működik, enyhe "zümmögő" hangot ad, ami valószínűleg hasonló a hűtőszekrény kompresszorához. Ha azonban a hang "sizzáló" kisülési hang vagy "clang" rezgési hang, akkor ennek hibásnak kell lennie, és ki kell kapcsolnia az energiát, és azonnal ellenőriznie kell.

A második lépés a héj hőmérsékletének érezése. Ha a héj hőmérséklete normális és nem túl meleg, valószínűleg nem haladja meg a 65 ° C -ot, akkor a gép normál működési körülmények között van. Ha részben forrónak érzi magát, akkor előfordulhat, hogy a belső öngyógyulási időket felhasználták. Ha teljesen hidegnek érzi magát, akkor akondenzátorvalószínűleg selejtezik, és időben cserélni kell.

Ezen felül van egy speciális helyzet is, amely veszélyes. Ha van egy dudor a felszínen, az azt jelenti, hogy felrobban, és azonnal le kell állítania a gépet

5. Gyakorlati forgatókönyv alkalmazás

Ha túl sok olyan eszköz van egy bevásárlóközpontban, amely hatalmas mennyiségű villamos energiát igényel, például légkondicionálókat és felvonókat, a terhelés hirtelen változásai feszültség villogást okoznak. Amikor telepítünk egy bevásárlóközpont energiaelosztó rendszerét, 0,4 kV -os dinamikus kompenzációs szekrényt biztosítunk, amelynek válaszideje kevesebb, mint 20 ms. Ezután a feszültség villogó értéke 3,2 -ről 0,8 -ra csökken, és a világítóberendezés meghibásodási sebessége 65%-ra csökken. Ez egy nagyon sikeres eset.
