Hogyan szüntetik meg az öngyógyító söntkondenzátorok az elektromos áram elvesztését és a korai meghibásodásokat az alacsony feszültségű energiarendszerekben?

Ne fizessen az „elpazarolt elektromosságért”: A láthatatlan „örökmozgó gép” bemutatása az alacsony feszültségű áramelosztó rendszereken belül

Találkoztál már ilyen helyzettel? Az Ön gyárának áramelosztó szekrényeiben a kevesebb mint két éve telepített kondenzátorok sora „tömeget” (kidudorodik a burkolatnál), vagy akár „sztrájkolni” kezd a megszakítók leoldásával. A karbantartók ide-oda tülekednek, de a villanyszámlán szereplő adatok makacsul magasak maradnak, és a teljesítménytényezővel kapcsolatos büntetések továbbra is a menetrend szerint érkeznek.

Ezen a ponton egy veterán technikus azt mondhatja Önnek: "A kondenzátorok elöregedtek; ideje kicserélni az egész tételt."

De abbahagytad már valaha, hogy vajon miért „halnak meg” ezek a kondenzátorok olyan gyorsan? Miért tart ki néhány berendezés öt évet, míg a tiéd alig másfél évet? Ma nem a száraz, műszaki adatlapokról fogunk beszélni. Ehelyett, mint a meddőteljesítmény-kompenzáció terén több éves gyakorlati tapasztalattal rendelkező mérnök, szeretnék beszélni önnel a kondenzátorok belsejében dúló „mikroszkópos háborúról” – egy olyan konfliktusról, amely közvetlenül kihat a villanyszámlájára –, és bemutatni egy megoldást, amelyet gyakran „örökmozgónak” neveznek:öngyógyító söntkondenzátor.

I. Pontosan min mentek keresztül a "rövid élettartamú" kondenzátorai?

Az alacsony feszültségű áramelosztó rendszerben a söntkondenzátorok elsődleges feladata, hogy "visszahúzzák" ezt a "lazító" meddőteljesítményt, ezáltal javítva a teljesítménytényezőt. A hagyományos kondenzátor belső szerkezete egy réteges "szendvicshez" hasonlít: két réteg fémfólia elektródát, amelyeket szigetelő dielektromos anyag (általában polipropilén fólia) réteg választ el egymástól.

A legnagyobb rejtett kockázat ebben a szerkezetben a következő: ha a dielektromos anyagon belül valahol akár mikroszkopikus hiba is van – amit az ipari gyártási folyamatok soha nem tudnak 100%-ban kiküszöbölni –, az adott pont dielektromos törést szenved a feszültségingadozások hatására. Egyetlen meghibásodás tartós rövidzárlatot eredményez; az egész kondenzátor gyakorlatilag "kilyukad" és azonnal használhatatlanná válik.

Az iparági adatok szerint az öngyógyuló kisfeszültségű söntkondenzátorok globális gyártása 2024-ben elérte a 4,58 millió egységet; a korai szakaszban tapasztalható magas meghibásodási arány azonban sokáig tartós fájdalompont maradt az iparágban. Sok felhasználó úgy találja, hogy a kondenzátoraik "meghalnak működés közben", mielőtt a berendezésnek lehetősége lett volna megtérülnie a költségmegtakarítás révén.

II. Mikroszekundumos léptékű „önsebészet”: Hogyan működik az öngyógyítás?

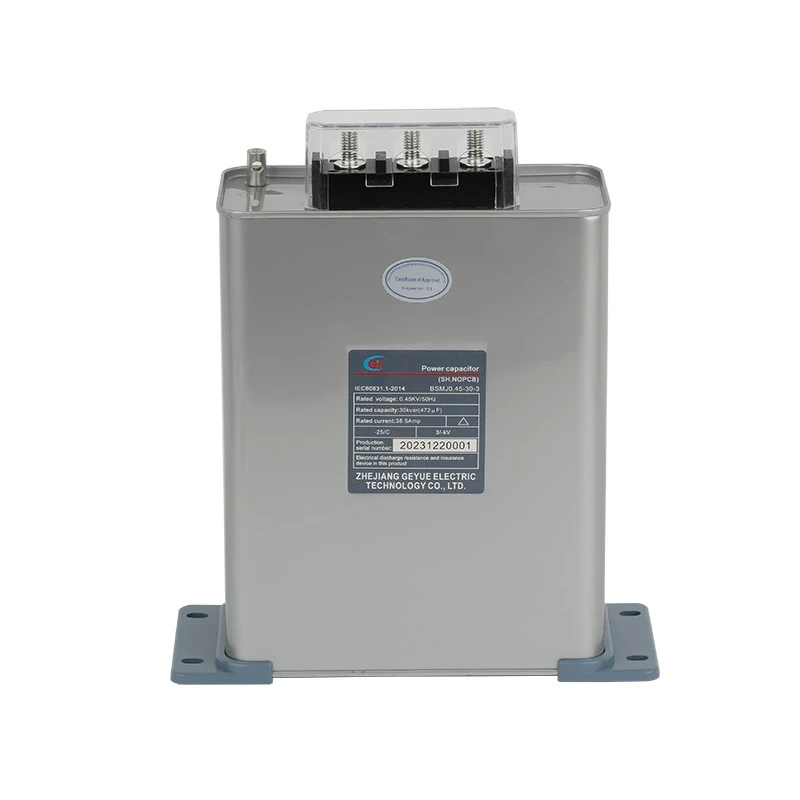

Ezzel el is érkeztünk a mai vita sztárjához: aöngyógyító söntkondenzátor. Fő titka a fémezett polipropilén fóliában rejlik.

Ez a fólia már nem egy önálló fémfólia; ehelyett egy rendkívül vékony cink-alumínium ötvözetréteget közvetlenül gőzzel felhordnak a polipropilén fólia felületére, hogy elektródaként szolgáljon. Mi történik, ha a film gyenge pontja dielektromos törést szenved?

A folyamat lenyűgöző:

A meghibásodás pillanatában – mindössze néhány mikroszekundum (másodperc milliomod része) leforgása alatt – a lebomlási pont intenzív helyi hőt termel, amely akár több ezer fokot is elérhet. Ebben a pillanatban a lebomlási pontot körülvevő ultravékony fémbevonat azonnal "elpárolog" vagy "elfújódik", így egy kis, mindössze néhány milliméter átmérőjű szigetelő zóna jön létre. Az elektromos ív kialszik, a szigetelés helyreáll, és a kondenzátor maradék 99,99%-a teljesen sértetlen marad és továbbra is normálisan működik.

III. Több, mint egyszerűen „elpusztíthatatlan” – egy „jól kiszámított” befektetés

Sok beszerzési szakember felteheti a kérdést: "Az öngyógyítás nem egyszerűen hosszabb élettartamot jelent? Mennyi pénzt takaríthat meg valójában egy hosszabb élettartam?"

Végezzük el a mérnöki matematikát:

Telepítési előnyök a kisebb méretből és súlyból: A cink-alumínium kompozit fémezett fólia technológiát alkalmazó új öngyógyuló kondenzátorok mérete és súlya mindössze egynegyede-hatoda a régebbi kondenzátormodellek méretének és súlyának. Ez azt jelenti, hogy ugyanazon a szekrényszekrényen belül nagyobb kompenzációs kapacitást érhet el – vagy közvetlenül megtakaríthatja a komplett szekrényrendszerek utólagos felszerelésével vagy korszerűsítésével járó költséges költségeket.

Elhanyagolható teljesítményveszteség: A hagyományos kondenzátorok jelentős belső teljesítményveszteséget szenvednek, és jelentős hőt termelnek. Ezzel szemben a modern öngyógyító kondenzátorok dielektromos veszteségi tangense (tanδ) általában 0,15%-nál kisebb. Mit jelent ez? Egy 50 kVAR-os kondenzátor esetében ez gyakorlatilag azt jelenti, hogy nincs belső hőtermelés; minden egyes kilowattóra elektromos áram, amely egyébként hőként pazarolna el a berendezésen belül, kézzelfogható pénzügyi megtakarításokká alakul át az Ön számára.

Valóban "karbantartásmentes" biztonsági tapasztalat: Az öngyógyuló kondenzátorok jellemzően beépített túlnyomás elleni védelemmel és robbanásbiztos mechanizmussal rendelkeznek. Ha a belső hibák kritikus szintre halmozódnak fel és túlzott belső nyomást okoznak, a kondenzátorház kitágul; ez a bővítés azonnal leválaszt egy belső réz biztosítékot, ezáltal fizikailag leválasztja a tápegységet. Ez a mechanizmus nem csak magát a kondenzátort védi, hanem a teljes áramelosztó szekrényt is, teljesen kiküszöbölve a hagyományos olajba merülő kondenzátorokhoz általában kapcsolódó kockázatokat – például az olajszivárgást vagy akár a robbanást is. IV. Az adatok nem hazudnak: Miért tolódnak el a globális piacok az öngyógyító technológia felé?

A QYResearch iparági meglátásai szerint az öngyógyuló, kisfeszültségű párhuzamos kondenzátorok globális piaca 2031-re várhatóan eléri az 1,935 milliárd RMB értéket, miközben az összetett éves növekedési rátát (CAGR) meghaladja a 4,7%-ot. Ezt a tendenciát nem csupán technológiai iteráció vezérli; elsősorban az ipari létesítmények, kereskedelmi épületek és adatközpontok energiaminőségére vonatkozó egyre szigorodó követelményeire adott válasz.

A cink-alumínium ötvözet bevonatok alkalmazása tökéletesen megoldotta a hagyományos anyagokkal kapcsolatos kompromisszumokat – különösen a tiszta alumínium fóliák oxidációra való érzékenységét és a tiszta cinkfilmek rossz korrózióállóságát. Ez az újítás biztosítja, hogy a kondenzátor kapacitáscsökkenési görbéje még hosszan tartó váltakozó áramú terhelés esetén is rendkívül lapos maradjon.

V. Összegzésként: Őszinte tanácsok beszerzési és mérnöki szakemberek számára

Tapasztalt iparági veteránként szeretném ezt a tanácsot adni: az öngyógyító párhuzamos kondenzátorok kiválasztásakor ne csak a névleges kVAr értékre összpontosítson; ehelyett fokozottan ügyeljen a következő kritikus tényezőkre:

Anyagösszetétel: Cink-alumínium kompozit fémezett fóliát használ? A fólia vastagított éltechnológiával rendelkezik? (Ez közvetlenül befolyásolja annak képességét, hogy ellenálljon a bekapcsolási áramoknak.)

Gyártási folyamat: A permetezett fémréteg biztonságosan rögzítve van? Megbízható a hegesztés? (Ezek a tényezők határozzák meg az érintkezési ellenállást és a keletkező hő mennyiségét.)

Biztonsági védelem: fel van szerelve túlnyomásos, robbanásbiztos megszakítóval? Van benne beépített kisülési ellenállás? (Ezek az intézkedések biztosítják a karbantartó személyzet biztonságát.)

A tápellátás minősége az ipari termelés "láthatatlan vérkeringéseként" szolgál, az öngyógyító párhuzamos kondenzátor pedig a "szuperszervként" működik, amely egyszerre képes "vér termelésére" és "önmaga meggyógyítására".

Ha továbbra is megterheli a kondenzátorok kétévente történő cseréjével kapcsolatos fáradság – és valóban egy „minimálisan emberes” vagy automatizált elosztó alállomási környezet megvalósítására törekszik –, akkor itt az ideje, hogy technológiát alkalmazzon, hogy véglegesen kiküszöbölje ezt a rejtett üzemeltetési költséget a főkönyvéből.
