Vasmagos szegmentáció és légrések: Miért vannak a háromfázisú kisfeszültségű sorozatú reaktorok magjai egységes kis részekre osztva légrésekkel? Mi a légrés funkciója?

Az alacsony feszültségű meddőteljesítmény-kompenzáló berendezések kutatására, fejlesztésére és gyártására szakosodott kínai vállalatként a Geyue Electric mélyen megérti, hogy az energiaellátó rendszerek stabilitása és hatékonysága minden részlet aprólékos tervezésétől függ. Ma egy kulcsfontosságú műszaki részletet szeretnénk megvitatni Önnel: miért osztják a háromfázisú kisfeszültségű sorozatú reaktorok vasmagját egységes kis szegmensekre légrésekkel, valamint a légrések valódi funkcióját.

A vasmagok szegmentálásának műszaki jelentősége

A kisfeszültségű elektromos hálózatokban a harmonikus problémák egyre hangsúlyosabbak. Számos egyenirányító és átalakító által keltett felharmonikusok nemcsak az áramminőséget befolyásolják, hanem a transzformátorok és más elektromos berendezések biztonságát is veszélyeztethetik. A sorozatreaktorok, mint a meddőteljesítmény-kompenzáló eszközök kulcsfontosságú elemei, elsődleges szerepet játszanak a harmonikus erősítés elnyomásában, amely funkció szorosan kapcsolódik vasmagjuk kialakításához. Ha a soros reaktorok vasmagjai egységes, folytonos egységként készülnek, akkor a mágneses kör karakterisztikája a tekercsáram (különösen a felharmonikusokat tartalmazó áram) változásával a soros reaktorok induktivitásának jelentős ingadozását okozza. Különösen a harmonikusokat tartalmazó energiaellátó rendszerekben ezek az ingadozások mágneses telítettséghez vezethetnek, aminek következtében a soros reaktorok elveszítik szűrési és áramkorlátozó képességeiket. Ezért a soros reaktorok vasmagjainak több egységes szegmensre osztása, amelyek között légrés található, kifejezetten a sorozatos reaktorok stabil teljesítményének és a bonyolult működési feltételekhez való rugalmas alkalmazkodásának biztosítására készült.

A légrés előnyei

A légrések szerkezetileg kicsik ugyan, de jelentős hatást gyakorolnak a soros reaktor vasmagjainak működésére. Először is, a légrések hatékonyan növelik a mágneses reluktanciát a mágneses áramkörökben, linearizálják a vasmagok mágnesezési görbéjét, és megakadályozzák a mágneses telítettséget. Más szóval, a soros reaktorok induktivitása még nagy harmonikus áramok mellett is viszonylag stabil maradhat ezeknek a légréseknek köszönhetően, megbízhatóan elnyomja a harmonikus erősítést és megóvja a soros reaktorokkal sorba kapcsolt teljesítménykondenzátorokat a sérülésektől. Másodszor, a légrések csökkentik az örvényáram-veszteségeket és a hiszterézis veszteségeket a vasmagokban, csökkentve a hőmérséklet-emelkedést a reaktor soros üzeme során, ezáltal javítva a teljes meddőteljesítmény-kompenzációs rendszer energiahatékonyságát és élettartamát. Ezenkívül az egyenletesen elosztott légrések csökkenthetik a soros reaktorok rezgését és zaját működés közben, javítva a simaságot és a csendességet. Ezek a légrések által nyújtott előnyök együttesen 100%-ban biztosítják, hogy a soros reaktorok optimális teljesítményt érjenek el kisfeszültségű meddőteljesítmény-kompenzációs rendszerekben.

A Geyue Electric kitartása és innovációja a kézművesség terén

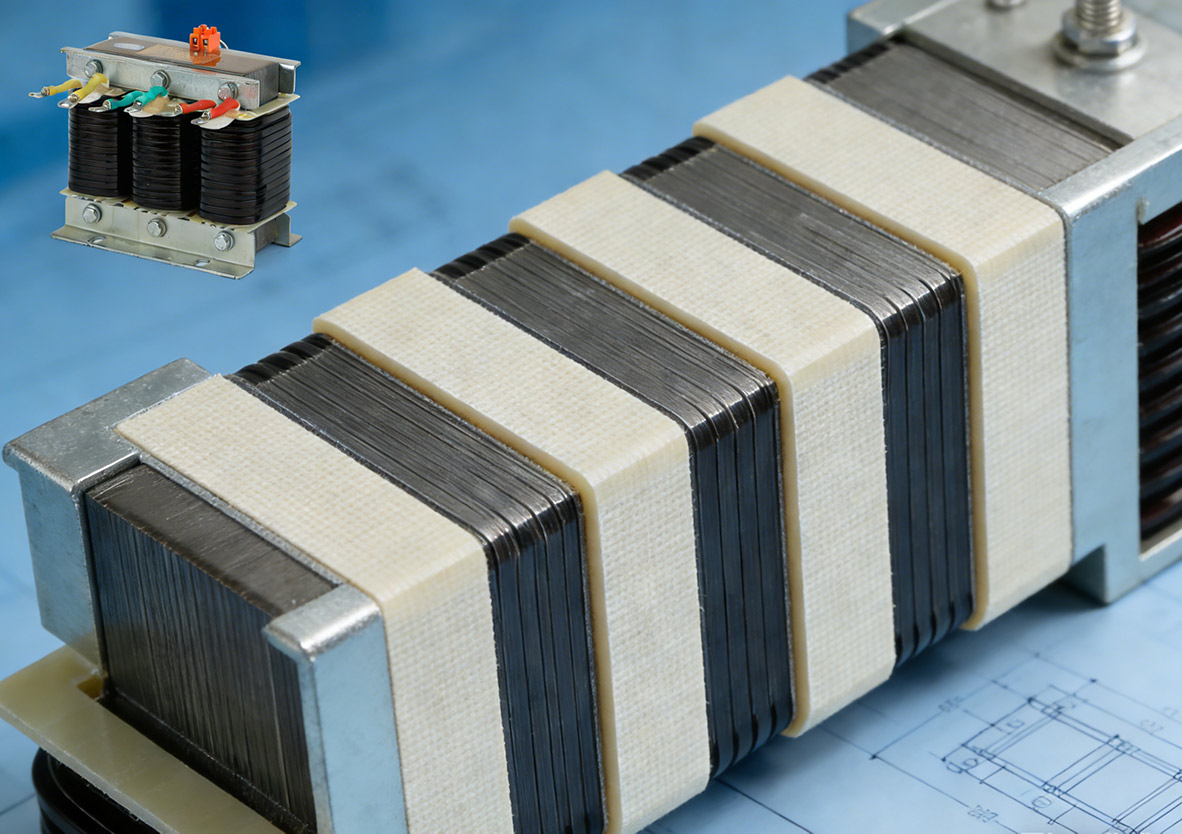

A Geyue Electricnél a stabil induktivitás megőrzésének és a mágneses telítés elkerülésének műszaki koncepcióját alkalmazzuk minden soros reaktorgyártási folyamatban azáltal, hogy a vasmagot több egységes szegmensre osztjuk fel, és stabil légréseket építünk be. Elvéve a miénketCKSG sorozatú háromfázisú kisfeszültségű sorozatú reaktorokpéldául vasmagjaink kiváló minőségű, alacsony veszteségű importált hidegen hengerelt szemcseorientált szilikon acéllemezekből készülnek. Minden vasmag pontosan több egységes szegmensre van felosztva, és a szegmensek közötti légrésekben epoxi-laminált üvegszövetet használnak távtartó anyagként. Ez a kialakítás nemcsak hatékonyan tartja állandóan a légrés méretét a hosszú távú működés során, hanem javítja a teljes sorozatú reaktormag szerkezetének mechanikai stabilitását is. A tekercseknél F-osztályú zománcozott lapos rézhuzalt használunk szorosan feltekercselt, nem igényel további szigetelőburkolást, ami esztétikus és hőelvezetést is biztosít. Szigorú gyártási folyamatokkal, mint az elősütés, vákuumimpregnálás és hőkezelés, valamint a H-minőségű impregnáló lakk felvitelével biztosítjuk, hogy sorozatreaktorainkban a tekercsek és a vasmagok szilárdan és szorosan egymáshoz kapcsolódjanak, jelentősen csökkentve sorozatreaktoraink működési zaját, és rendkívül magas hőellenállást biztosítunk sorozatunknak.

A Geyue Electric azt ígéri, hogy a CKSG sorozatú háromfázisú kisfeszültségű sorozatú reaktoraink magasabb minőségi tényezővel és alacsonyabb hőmérséklet-emelkedéssel rendelkeznek. A vasmagunkhoz használt összes rögzítőelem nem mágneses anyagokból készül, hatékonyan csökkentve a további veszteségeket. A szabaddá tett részek korróziógátló kezelésen esnek át, a vezetékek hidegen sajtolt rézcsöves kapcsokat használnak, egyidejűleg figyelembe véve a vezetőképességet és a tartósságot is. A nemzetközi piacon kapható hasonló termékekhez képest a CKSG sorozatú háromfázisú kisfeszültségű sorozatú reaktoraink kisebbek, könnyebbek és kifinomultabb megjelenésűek. E mögött a Geyue Electric Factory erős K+F képessége és szigorú minőség-ellenőrzési rendszere áll. Kérjük, küldje el érdeklődését ainfo@gyele.com.cningyenes konzultációra. Elkötelezettek vagyunk amellett, hogy a CKSG sorozatú alacsony feszültségű sorozatú reaktoraink tökéletesen illeszthetők a BSMJ sorozatú öngyógyító párhuzamos kondenzátorokhoz, hogy hatékonyan javítsák a rendszer feszültség hullámformáját, növeljék a teljesítménytényezőt, és elnyomják a bekapcsolási áramot és az üzemi túlfeszültséget, átfogó védelmet nyújtva elektromos berendezései számára.
