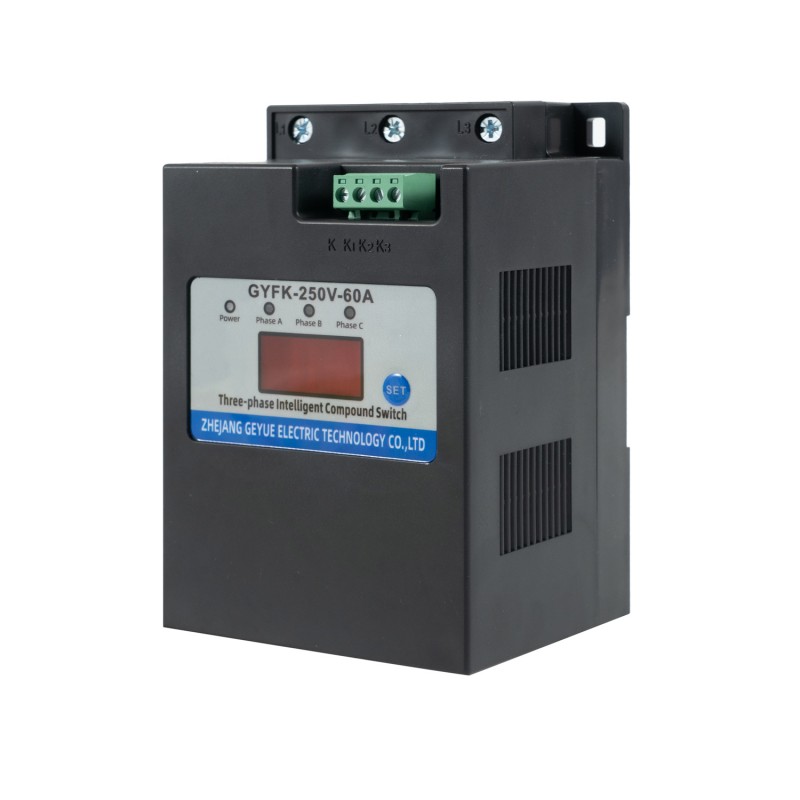

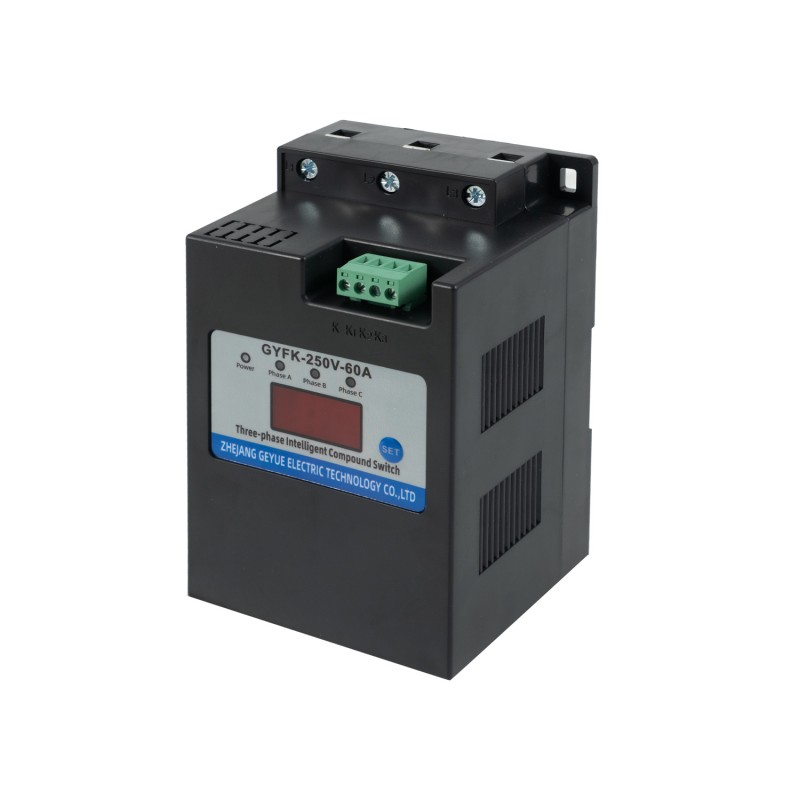

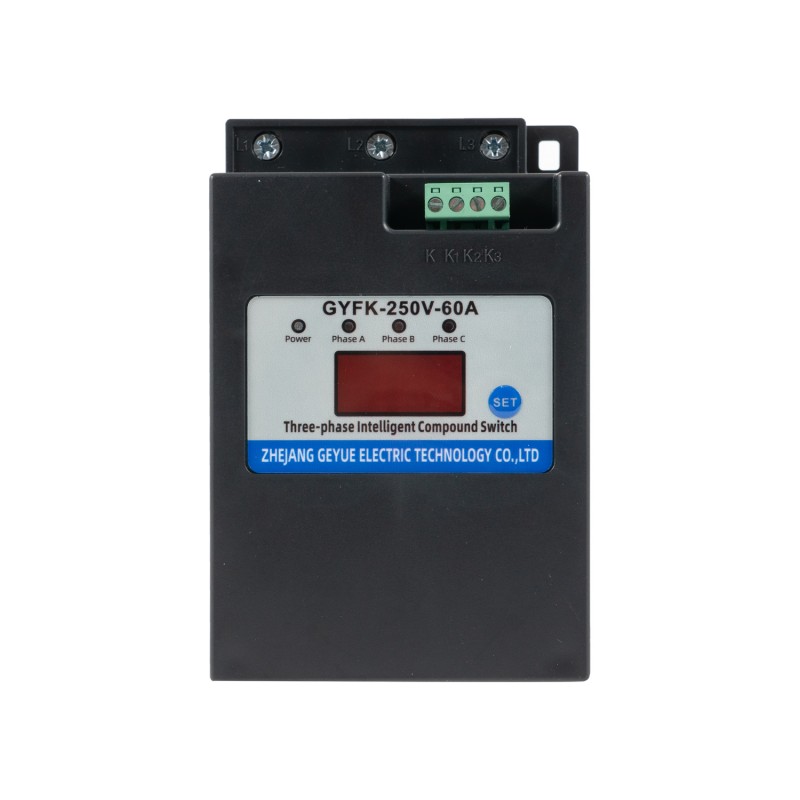

GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsoló

A modern ipari szektorban, amely a nagy hatékonyságot, az energiatakarékosságot és a hálózatbiztonságot követi, az alacsony feszültségű meddőteljesítmény kompenzációs technológiája a mélyreható innováció új fordulóján megy keresztül. A hagyományos kondenzátorkapcsolási sémák eredendő ellentmondása, amely kompromisszumot igényel a bekapcsolási áram elnyomása és a működési veszteség-megtakarítás között, már régóta sok mérnököt zavart. Az energiaminőség terén több mint egy évtizedes tapasztalattal rendelkező professzionális berendezésgyártóként a Geyue Electric az alacsony feszültségű meddőteljesítmény-kompenzációs technológia lényegének alapos megértésével sikeresen elindította a GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsolót. Ez az innovatív összetett kapcsoló egyesíti a tirisztorok és a mechanikus érintkezők előnyeit, ügyesen megoldva ezt az iparági kihívást.

Zökkenőmentes kapcsolás: a Zero-Inrush technológia pontossága

A hagyományos mechanikus kapcsoló, a CJ19 sorozatú váltakozó áramú kontaktor, a benne rejlő mechanikai hiszterézistől és az érintkezők visszapattanási jellemzőitől szenved, ami megnehezíti a kapcsolási műveletek pontos rögzítését és végrehajtását az AC feszültség nulla-átlépési pontján. Ez a technikai korlát jelentős potenciálkülönbséget eredményez a kondenzátor kapocsfeszültsége és a hálózatra való csatlakozás pillanatában fellépő hálózati feszültség között, ami elkerülhetetlenül hatalmas bekapcsolási áramot generál. Ez a bekapcsolási áramcsúcs a kondenzátor névleges áramának tízszeresét is elérheti, nemcsak elektromos feszültséget okozva a kondenzátoron és lerövidítve élettartamát, hanem pillanatnyi feszültségesést is okoz a hálózatban, megzavarva az ugyanazon a gyűjtősínen lévő többi érzékeny berendezés normál működését.

A Geyue Electric által kifejlesztett GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsoló alapvető tervezési bölcsessége az innovatív "tirisztor először, relé később" tranziens kapcsolási üzemmódjában összpontosul, alapvetően megoldva ezt az iparági problémát. Amikor ennek az összetett kapcsolónak a vezérlőrendszere külső kapcsolási parancsot kap, beépített nagy teljesítményű mikroprocesszora azonnal intelligens döntéshozatali programot indít el. A mikroprocesszor valós időben, nagy sebességgel mintát vesz a váltakozó áramú hálózat feszültségének hullámformájából, precíz algoritmusok segítségével előre jelezve és rögzítve az optimális feszültség nulla-átlépési pontot.

Ennek az elméletileg "zéró feszültségű" pillanatnak a rögzítésekor a GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsoló először a nagy sebességű tirisztort (azaz szilícium által vezérelt egyenirányítót) hajtja meg a pontos kioldás érdekében. Mivel a tirisztor akkor aktiválódik, amikor a feszültség átlépi a nullát, ez "nulla feszültségű csatlakozást" valósít meg úgy, hogy elméletileg nincs feszültséglökés a kondenzátor csatlakoztatása során, és "nullaáramú lekapcsolás" nincs áramlökés nélkül a leválasztás során. Ez a mechanizmus elnyomja a bekapcsolási áramot (túlfeszültséget) a zárás és nyitás pillanatában elhanyagolható szintre, jellemzően a kondenzátor névleges áramának 1,5-szeresére korlátozva.

Az egész folyamat ötletessége abban rejlik, hogy a GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsoló, mint egy mesteri mikroszobrász, nem a kényszerített mechanikus zárásra támaszkodik, hanem az elektronikai alkatrészek rendkívül nagy sebességére és az intelligens vezérlés előretekintő megítélésére, hogy az elektromos csatlakozást a legsimább áram- és keresztfeszültség-pontban fejezze be. Ez valóban rugalmas hozzáférést és leválasztást tesz lehetővé az elektromos hálózatra gyakorolt ​​„nulla hatás” mellett, tökéletesen védi a kondenzátorokat és a front-end tápegységeket, és nagymértékben javítja a meddőteljesítmény-kompenzációs rendszer megbízhatóságát és tartósságát.

Alacsony veszteségű működés: Az állandó állapotú intelligencia hatékonysága

Azonban a tirisztor fizikai jellemzője körülbelül 1 V feszültségesés vezető állapotban, ami azt jelenti, hogy amikor a terhelési áram hosszabb ideig folyik át a tirisztoron, akkor jelentős vezetési veszteséget és jelentős hőt termel. Ez nemcsak a szükségtelen üzemeltetési költségeket növeli, hanem folyamatos kihívást jelent a kisfeszültségű meddőteljesítmény-kompenzációs rendszer hőelvezetési tervezése és hosszú távú megbízhatósága szempontjából is. Ennek a kihívásnak a tökéletes leküzdésének képessége a Geyue Electric GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsolójának tervezése során bemutatott mérnöki bölcsesség egy másik aspektusa.

Abban a pillanatban, amikor a tirisztor befejezi a betörésmentes vezetést, a GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsolóban található mikroprocesszor-alapú intelligens vezérlő áramkör azonnal elindítja a következő műveletet. Ez az intelligens vezérlőáramkör pontosan ad ki parancsokat, gyorsan szinkron zárásra késztetve a párhuzamos mágneses reteszelő relét (azaz a mechanikus érintkezőket). A mágneses reteszelő relé speciális érintkezési anyagai és szerkezeti kialakítása miatt az érintkezőzárás utáni érintkezési ellenállása rendkívül alacsony, jellemzően eléri a mikroohmos szintet. Ez az ultra-alacsony ellenállás-karakterisztika lehetővé teszi a terhelési áram gyors és zökkenőmentes átvitelét a tirisztor útjáról a relé útjára a "legkisebb impedancia útja" természetes törvényének megfelelően.

Ezt követően a GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsoló intelligens vezérlő áramköre kikapcsolási jelet küld, teljesen levágva a tirisztort. Így a hálózatra folyamatosan csatlakoztatott kondenzátor teljes állandósult működése alatt az összes terhelési áramot egymástól függetlenül viszi a közel nulla teljesítményű mechanikus érintkezőcsatorna. A "tirisztoros kapcsolás és relé működés" összehangolt kialakítása rendkívül alacsony szintre csökkenti a GYFK-250V összetett kapcsoló önvezető energiafogyasztását a hosszú távú működés során. A szigorú tesztelések azt mutatják, hogy a GYFK-250V összetett kapcsoló általános állandósult energiafogyasztása 1,5 VA-on belül szabályozható, így valóban rendkívül hatékony és energiatakarékos működés érhető el magának a rendszernek, alapvetően megoldva a hagyományos tiszta tirisztoros kapcsolók műszaki hiányosságait, mint például az erős hőtermelés és a magas üzemi energiafogyasztás.

Megbízható rendszer: Az intelligens védelem biztosítása

A kapcsolás és a működési teljesítmény egyensúlya csak az alap; összetett ipari környezetben a hosszú távú megbízható működés és az átfogó védelem egyaránt döntő fontosságú. A GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsoló robusztus megfigyelő és védelmi rendszert tartalmaz, amely egy mikroprocesszorra épül. Valós időben figyeli a bemeneti tápfeszültséget, a terhelés állapotát, valamint a belső tirisztorok és relék működési állapotát, több funkciót biztosítva, beleértve a feszültség-anomália elleni védelmet, a fáziskiesés elleni védelmet, az alkatrészek hibáinak öndiagnózisát, az üresjárat elleni védelmet és az áramkimaradás elleni védelmet. Például a rendszer feszültségének fáziskiesése vagy rendellenes tápellátása esetén az összetett kapcsoló megtagadja a zárást; Ha működés közben hibát észlel, az összetett kapcsoló automatikusan lekapcsol. Ez a 24 órás öndiagnosztikai és védelmi képesség rendkívül magas biztonsággal és megbízhatósággal ruházza fel az összetett kapcsolót, 200 000 ciklusra növelve élettartamát, ami messze meghaladja a hagyományos elektromos alkatrészekét.

A Geyue Electric mesterségbeli tudása: A fejlett technológia megbízhatósága

A Geyue Electric szilárdan hisz abban, hogy a kiváló termékteljesítmény a szigorú tervezésből, a kiváló gyártásból és az alkalmazási forgatókönyvek mélyreható áttekintéséből fakad. A GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsolónk ennek a filozófiának a kiváló példája. A nagy áteresztőképességű anyagok kiválasztásától a precíziós bélyegzésig, a mikroprocesszor-programok optimalizálásán át minden szigorú gyári tesztig (beleértve az 1600 VAC érintkezési feszültség vizsgálatát és a hosszú távú öregedési teszteket) automatizált gyártósoraink és minőségellenőrző rendszereink biztosítják, hogy minden ügyfeleinknek szállított termék folyamatosan kiváló minőségű legyen.

Cégünk összetett kapcsolói egyaránt támogatják a háromfázisú kompenzációt vagy az osztott fázisú kompenzációt, a névleges kompenzációs kapacitás 5-10 kvar minden fázisban, és a válaszidő akár 300 ezredmásodperc. A GYFK-250V osztott fázisú kompenzációs háromfázisú összetett kapcsolót kifejezetten a kereskedelmi épületek, fotovoltaikus erőművek és intelligens gyártósorok általános háromfázisú terhelési kiegyensúlyozatlansági problémáinak megoldására tervezték. Nemcsak hatékonyan javítja a teljesítménytényezőt és csökkenti a vonali veszteségeket, hanem az osztott fázisú kompenzáció révén kiegyensúlyozza a háromfázisú áramot is, radikálisan javítva a feszültség minőségét és növelve a transzformátor terhelhetőségét és a tápellátás biztonságát.
