Mit kell tenni, ha nincs elég hely a kompenzációs szekrényben?

Előszó

A kompenzációs szekrények elégtelen helye az ipari energiaelosztó rendszerek fejlesztése során gyakori technikai kihívássá vált. A termelési skála kibővítésével és a berendezések hozzáadásával a reaktív energiakompenzáció iránti igény továbbra is növekszik, míg a meglévő kompenzációs szekrények számára rendelkezésre álló fizikai hely továbbra is rögzített. Ezzel a dilemmával szembesülve sok vállalat dilemmával néz szembe: vagy a teljes kabinet cseréjének magas költségeit, vagy elviseli a nem megfelelő teljesítménytényezővel kapcsolatos villamosenergia -számla szankciókat. A tudományos és racionális műszaki megoldások révén azonban lehetséges a kompenzációs kapacitás hatékonyan növelése anélkül, hogy a kabinet helyettesítené. Ez a cikk szisztematikusan három bevált megoldást vezet be, amelyek segítenek a hely korlátozásainak leküzdésében.

Kompakt egyedi kondenzátorok: A hely optimalizálásának előnyös megoldása

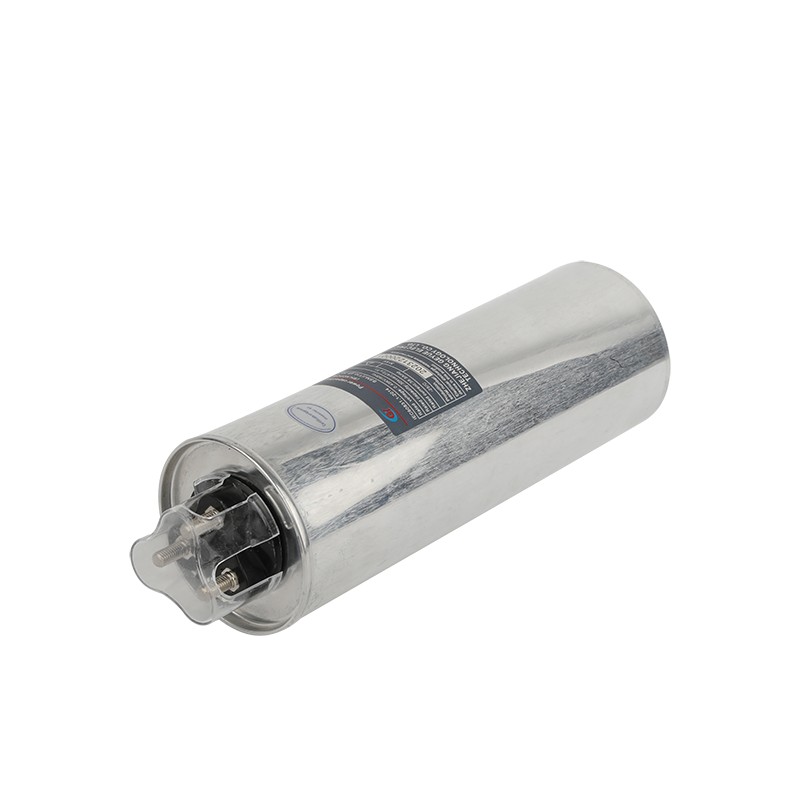

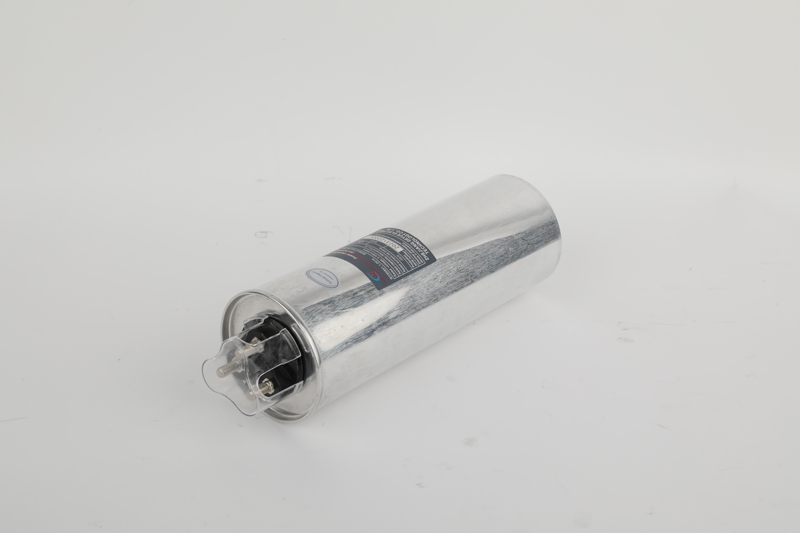

Ha a standard méretű kondenzátorok nem felelnek meg a telepítési követelményeknek, a kompakt egyedi kondenzátorok a leg közvetlen megoldássá válnak. Kifejlesztettünk egy egyedi sorozatothengeres kondenzátorokKonkrétan az űrkonzervált alkalmazásokhoz. Például az újonnan kifejlesztett φ180 × 320 mm -es hengeres kondenzátor 30 kVA -os kapacitást ér el, miközben megőrzi ugyanazt a kötetet, mint a hagyományos 25kVAR terméket. Ez az áttörés három technológiai innováció eredménye: a 3μm-es ultravékony fémes polipropilén film használata az egységenkénti térfogatonként 20%-kal növeli az elektróda területét; Az optimalizált mag tekercselési folyamat a töltési tényezőt több mint 95%-ra növeli; És a továbbfejlesztett végfelhasználási arany permetezési eljárás csökkenti az érintkezési ellenállás és a hőtermelés. A gyakorlati alkalmazások azt mutatták, hogy ez a terméksorozat fenntartja a kiváló elektromos teljesítményt, miközben a hőmérséklet növekedését 65 ezer alatt tartja, teljes mértékben megfelelve a hosszú távú stabil működésre vonatkozó követelményeknek. Különösen alkalmasak az idősebb szekrények utólagos felszerelésére, lehetővé téve a kapacitásfrissítéseket a meglévő rögzítő lyukak megváltoztatása nélkül.

Intelligens kondenzátor -integrációs megoldás: Az egyszerűsítés intelligens választása

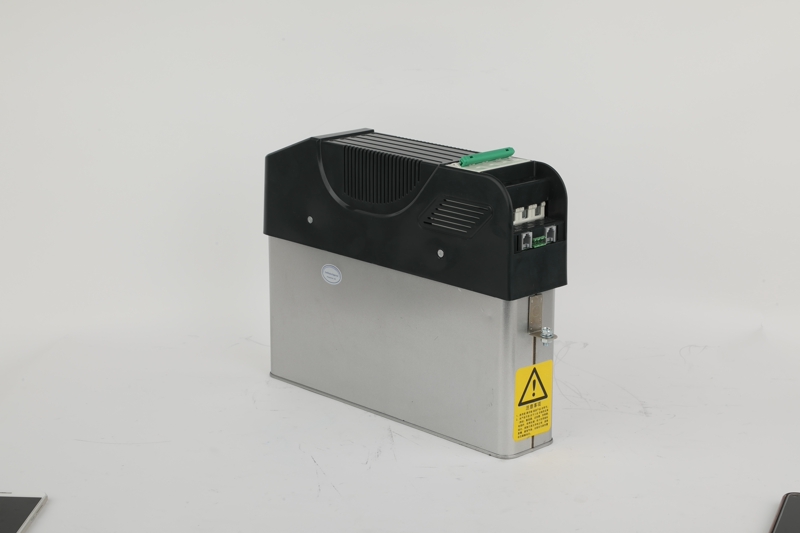

Intelligens kondenzátorA technológia új megközelítést kínál a hely optimalizálásához. Intelligens integrált kondenzátor modulunk egyetlen egységbe integrálja a hagyományosan különálló alkatrészeket, például vezérlőket, kontaktorokat, biztosítékokat, kondenzátorokat és jelzőfényeket. Például egy 30 kVAr -os intelligens kondenzátor csak 300 × 200 × 150 mm -et mér, több mint 40% helyet takarítva meg a hagyományos diszkrét alkatrész -oldatokhoz képest. Ez az integrált kialakítás nemcsak csökkenti a szekrényben lévő alkatrészek számát, hanem egyszerűsíti a vezetékek bonyolultságát és minimalizálja a hibapontok számát. Az intelligens kondenzátor moduláris felépítése támogatja a párhuzamos bővítést és a forró áthidalható karbantartást, biztosítva, hogy az egyetlen modul meghibásodása ne befolyásolja a rendszer teljes működését. Ezenkívül az intelligens kondenzátorok olyan fejlett funkciókat kínálnak, mint például a nulla kereszteződés, a fáziskompenzáció és a hiba öndiagnosztizálása, a helymegtakarítást, miközben javítják a rendszer teljesítményét. Különösen alkalmasak új projektekre vagy átfogó utólagos felszerelésekre, lehetővé téve a miniatürizálást és a kompenzációs rendszerek intelligens frissítését.

A kabinet elrendezésének optimalizálása: A potenciális hely kiaknázásának művészete

A berendezések kiválasztásának optimalizálása mellett a hatékony szekrény elrendezés kialakítását is feloldhatja a jelentős helypotenciál. A kiterjedt mérnöki gyakorlat révén három bevált elrendezési optimalizálási technikát azonosítottunk. Először fogadjon el egy háromdimenziós térhasználati megközelítést, megváltoztatva a hagyományos lapos elrendezési megközelítést. A DIN-rail szerelési struktúrával az alkatrészek függőlegesen vannak egymásra rakva a helyfelhasználás javítása érdekében. Másodszor, optimalizálja a kábelezési elrendezéseket réz buszrudak használatával, a kábelek helyett a buszbarát csatlakozásokhoz, csökkentve a kábelterületet. A jobb szögű forduló alkatrészek elfogadása és a falra szerelhető, kiküszöböli a pazarolt helyet. Harmadszor, népszerűsítse a moduláris kialakítást, a funkcionálisan kapcsolódó összetevők kombinálásával standard modulokká. Például kondenzátorok,sorozatú reaktorok, és a biztosítékokat beépítik egy eltávolítható keretbe az egyszerű karbantartás és csere érdekében. Ezek a részletes optimalizálás általában a potenciális telepítési tér 15% -25% -át oldja meg, így a bővítés és a felújítás feltételeit teremti.

Megoldásválasztási és végrehajtási ajánlások

Ha konkrét térbeli korlátozásokkal szembesül, a legmegfelelőbb megoldást az adott helyzet alapján kell kiválasztani. A rendkívül korlátozott hely és a szekrényszerkezet változásainak megvalósíthatatlansága esetén a kompakt egyedi kondenzátor -megoldásokat prioritássá kell tenni. Új projektekhez vagy azokhoz, ahol a fő felújítások lehetségesek,Intelligens kondenzátorA megoldások a legjobb általános előnyöket kínálják. Ha a hely korlátozása kevésbé súlyos, az elrendezési optimalizálási technikák alkalmazhatók a probléma kezelésére, a költségek minimalizálására és a megvalósítás egyszerűsítésére. A megvalósítás előtt részletes helyszíni méréseket és szimulációkat ajánlunk annak biztosítása érdekében, hogy a terv megvalósítható legyen. Fontos projektek esetén ajánlott először egy próbamintát készíteni a telepítés ellenőrzésére, hogy elkerüljék a problémákat a tömeges megvalósítás során. A végrehajtás során óvatosan kell eljárni a megfelelő hőelvezetési hely és a biztonságos távolság fenntartása érdekében, és a berendezések biztonságát nem szabad feláldozni a helyfelhasználás kedvéért.
